| Luogo di origine: | CINESE |
|---|---|
| Marca: | YIZGEAR |
| Quantità di ordine minimo: | 200 serie |
| Imballaggi particolari: | Casse di compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 500 insiemi/mese |
| Applicazione: | Sistema di trasmissione | Profili dentali: | Dente cilindrico |
|---|---|---|---|
| Dimensione: | Personalizzato | Trattamento termico: | Carburazione |
| Grado di qualità: | Grado di iso 6 | Direzione: | personalizzato |
| Evidenziare: | Albero di trasmissione per ingranaggi per automobili,Albero di trasmissione per ingranaggi per la trasmissione di potenza |
||

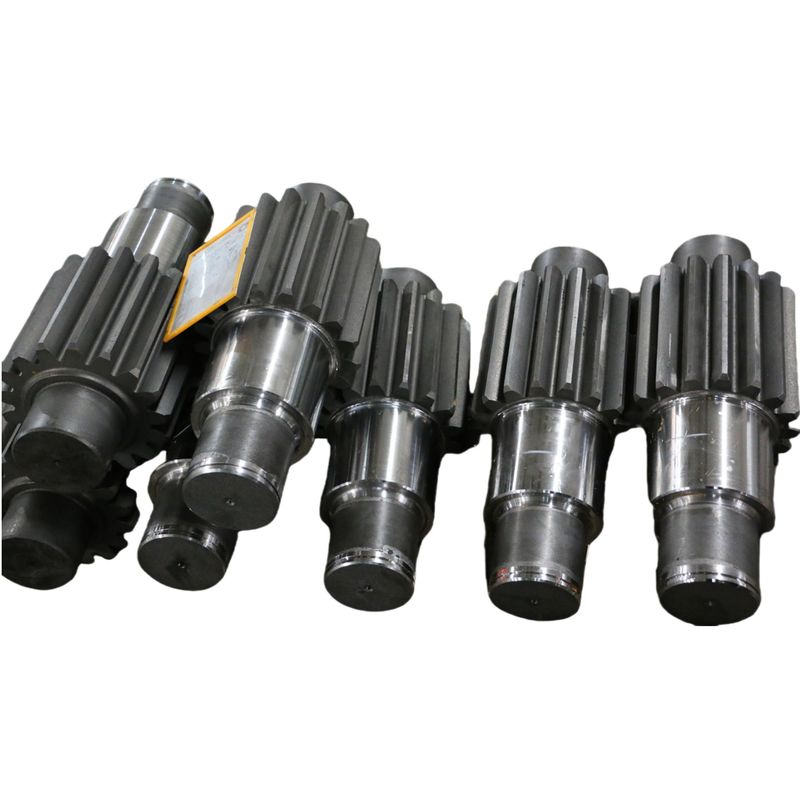

1) Descrizioni dell'albero dell'ingranaggio di trasmissione
L'albero dell'ingranaggio di trasmissione è un tipo di ingranaggio e l'albero attraverso la connessione chiave, l'adeguamento delle interferenze e altri modi per
La combinazione dei componenti di trasmissione meccanica, è quella di ottenere i componenti principali della trasmissione di potenza e della conversione del movimento.
2) CaratteristicheAcciaio della trasmissione
a)Struttura compatta: l'integrazione di ingranaggi e alberi riduce il numero di parti e lo spazio totale occupato.
b) Alta efficienza di trasmissione: trasmissione a maglia, perdita di energia ridotta, generalmente superiore al 98%.
c) Proporzione di trasmissione stabile: grazie alla precisa progettazione del numero di denti degli ingranaggi, un rapporto di trasmissione stabile
può essere raggiunto per garantire la precisione del movimento.
3) Principio di funzionamentoAcciaio della trasmissione
L'albero di alimentazione spinge gli ingranaggi a ruotare, e attraverso la rete tra gli ingranaggi,
la coppia viene trasmessa all'albero di uscita per ottenere la conversione di diverse velocità e coppia,
ad esempio, nella trasmissione automobilistica, diverse combinazioni di marce possono ottenere la funzione di diversi cambi di marce.
4) ApplicazioneAcciaio della trasmissione
ampiamente utilizzato in automobili, macchine utensili, macchine di ingegneria, aerospaziale e altri campi,
Come la trasmissione di potenza tra motori di automobili e cambio e la trasmissione a velocità variabile delle caselle a fusione delle macchine utensili.
| Prodotti | Acciaio della trasmissione |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Gleason |
| AttrezzaturaDentiProduzione | Rottura degli ingranaggi |
| Grillare i denti | √ |
| Modulo (M) | Costumi |
| Numero di denti (Z) | Costumi |
| Angolo di pressione (α) | Costumi |
| Angolo di piombo | Costumi |
| Grado di precisione | Grado ISO 6 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
