| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | GS220805001 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $35.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, D/P, Western Union, T/T |
| Capacità di alimentazione: | 300 pezzi/mese |
| Materiale: | 20CrNi2MoA | Marchio: | Produttori OEM |
|---|---|---|---|
| Distanze: | 32 mm | Processo di produzione: | Macinazione dell'ingranaggio |
| Direzione: | Mano destra. | Larghezza dei denti: | 25 mm |
| Evidenziare: | Asse di cambio elicoidale,Asse di ingranaggio elicoidale destra,Asse di cambio destra del pignone |
||

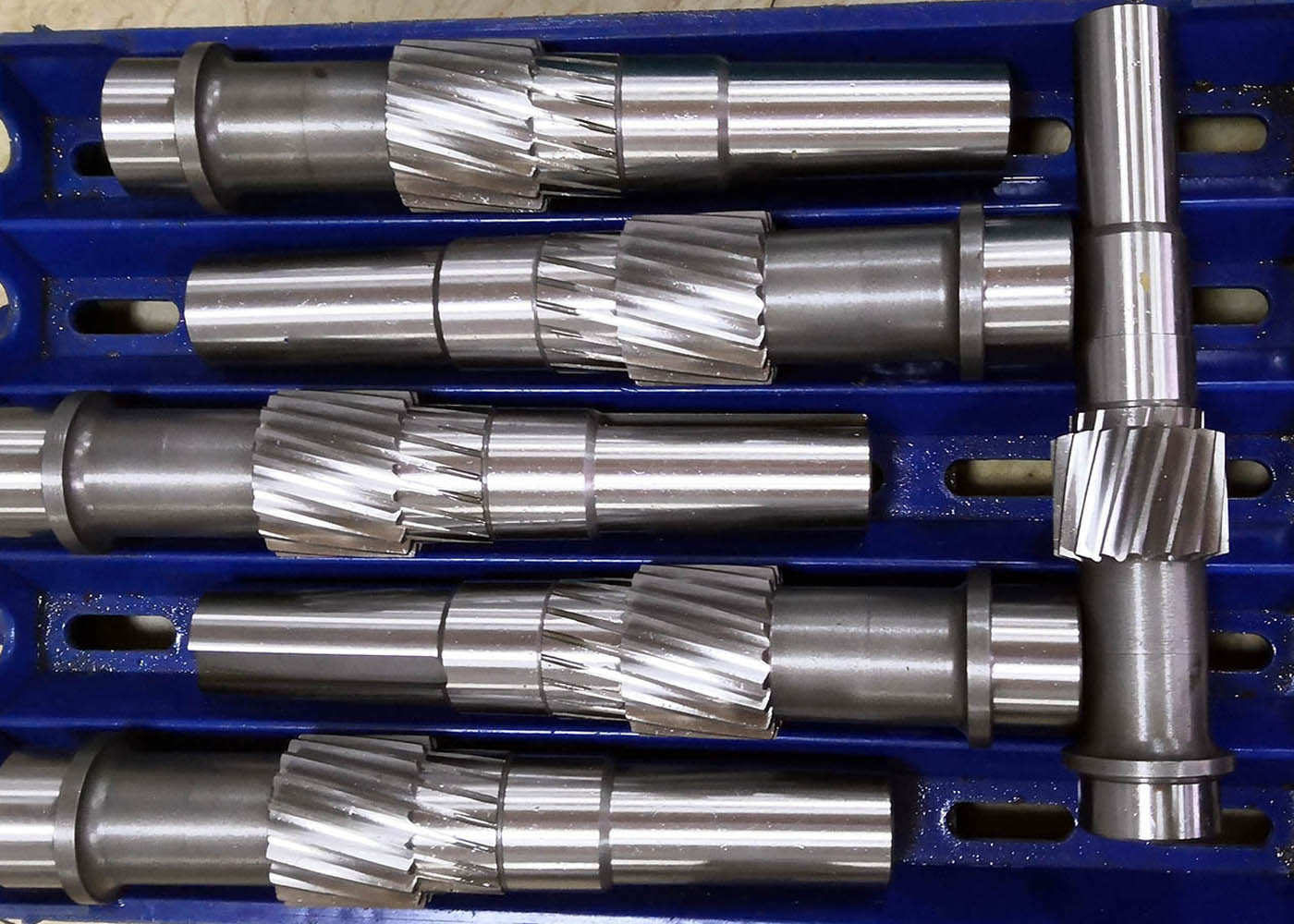

3 Modulo a mano destra Pinion Albero di ingranaggio elicoidale per il cambio montato sull'albero
1) Descrizione degli attrezzi elicoidali
Gli ingranaggi a elica con denti sono tagliati ad angolo con l'asse piuttosto che dritti e paralleli all'asse come i denti di un ingranaggio a spinta.
La linea di contatto tra due denti non è parallela ai denti, ma inclinata.
2) Direzione degli attrezzi elicoidali
a) Ingranaggio elicoidale sinistro
b) Armatura elicoidale a destra
3) Caratteristiche degli ingranaggi elicoidali
a) Con una resistenza superiore rispetto a un equipaggiamento equivalente.
b) Può ridurre il rumore e le vibrazioni rispetto a un ingranaggio a spinta
| Prodotti | Fuoco di ingranaggio elicoidale |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| AttrezzaturaDentiProduzione | Fresatura degli ingranaggi/Fresatura degli ingranaggi/Moldatura degli ingranaggi |
| Grillare i denti | √ |
| Modulo (M) | 3 |
| Numero di denti (Z) | 17 |
| Angolo di pressione (α) | 20° |
| Angolo di piombo | 15° |
| Grado di precisione | Grado ISO 6-7 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
