Materiale: | Acciaio | Profili dentali: | a spirale |
---|---|---|---|
produzione: | Fresatura dell'ingranaggio | Grado di qualità: | Grado di iso 6 |
Accuratezza: | Grado di iso 8 | Durezza: | 58-62 HRC |
Evidenziare: | Carburante Trattamento termico Trasmissione di ingranaggi,L'albero di trasmissione di lunga durata,Acciaio di trasmissione resistente |

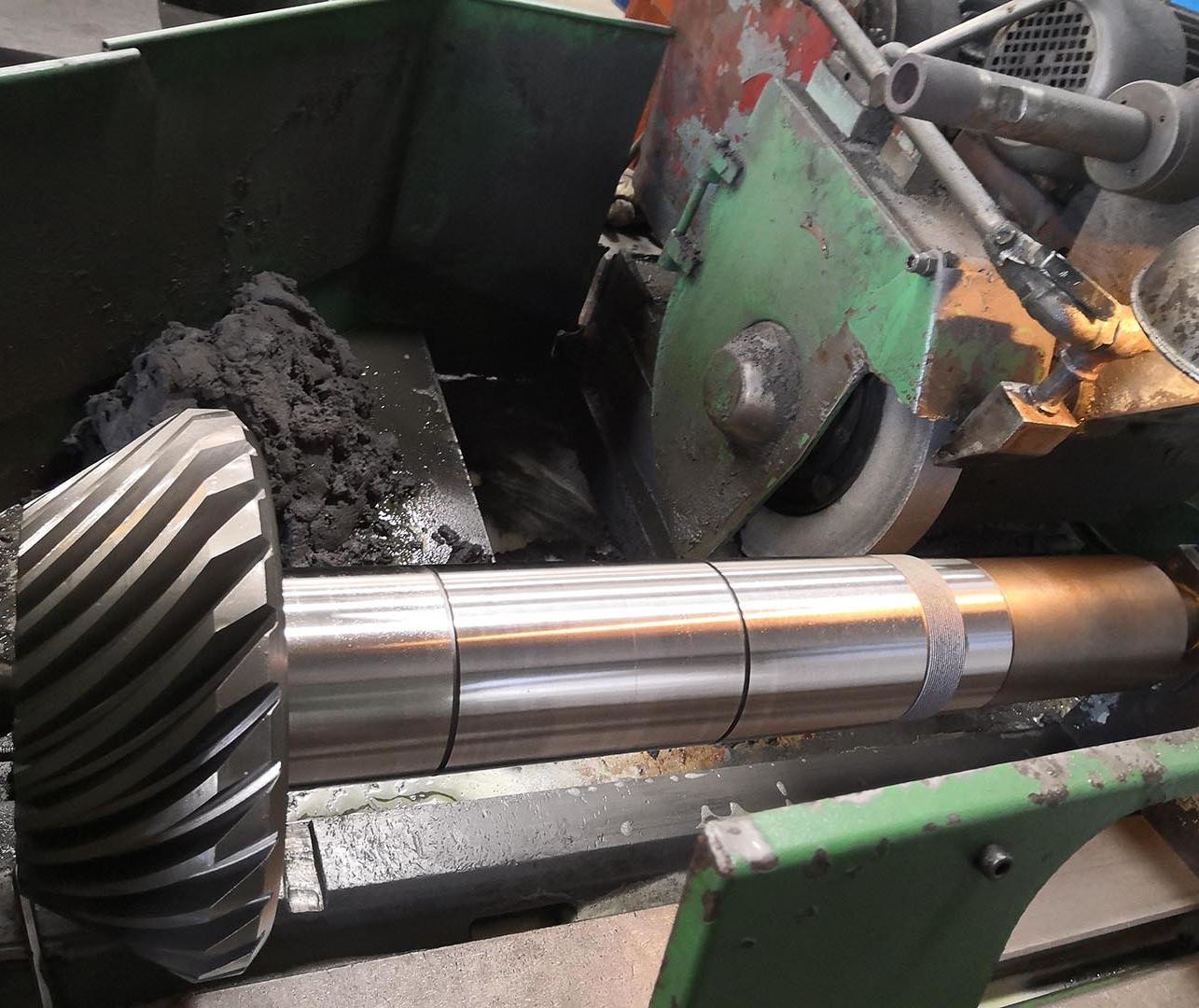

1) Descrizioni degli attrezzi a gomma a spirale
L'albero di ingranaggio a spirale convale è una soluzione rivoluzionaria per i moderni sistemi di trasmissione di precisione.risolve efficacemente i problemi di affidabilità della tradizionale struttura a fette in condizioni di lavoro a carico elevato e ad alta velocità.
2) Vantaggi degli ingranaggi a gomma a spirale
a) Maggiore affidabilità: il processo complessivo di forgiatura aumenta la durata di stanchezza di 3 volte.
b) Ottimizzazione dello spazio: rispetto ai metodi di connessione tradizionali, riduce la dimensione radiale del 35%.
c) Controllo di precisione: viene adottato il processo combinato di macinazione e affilatura, con rugosità superficiale Ra dei denti degli ingranaggi ≤ 0,4 μm.
d) Manutenzione semplificata: la progettazione senza accoppiamento riduce il fabbisogno giornaliero di manutenzione del 60%.
3) Applicazioni degli ingranaggi a gomma a spirale
a) Fabbricazione automobilistica: assemblaggio dell'albero di uscita della trasmissione ibrida
b) Automazione industriale: sistema di azionamento della tavola di lavoro rotante di macchine utensili ad alta precisione
c) Aerospaziale: Unità di trasmissione del meccanismo di regolazione dell'atteggiamento satellitare
Prodotti | Fabbricazione di macchine per la trasformazione delle macchine |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Gleason |
AttrezzaturaDentiProduzione | Rottura degli ingranaggi |
Grillare i denti | √ |
Modulo (M) | 6 |
Numero di denti (Z) | 21 |
Angolo di pressione (α) | 20° |
Angolo di piombo | 15° |
Grado di precisione | Grado ISO 6 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
