Angolo di pressione: | 20° | produzione: | Fresatura dell'ingranaggio |
---|---|---|---|
Diametro di punta: | 410 | Larghezza: | 200 mm |
Direzione: | Mano sinistra | Materiale: | Acciaio |
Grado di qualità: | Grado di iso 6 | ||
Evidenziare: | Fabbricazione di macchine per la trasmissione ad alta precisione,Acciaio di trasmissione CNC |

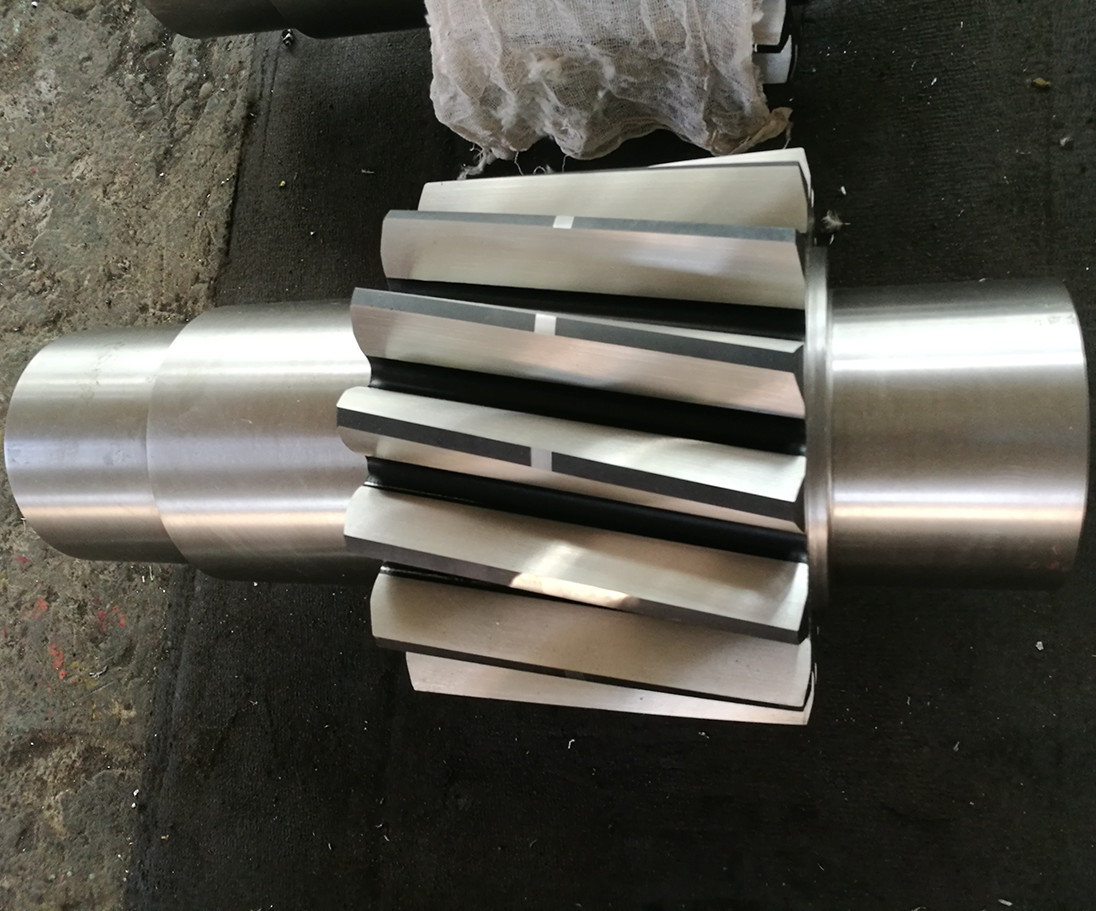

(1)Descrizioni dell'albero dell'ingranaggio di trasmissione
L'albero dell'ingranaggio di trasmissione è un componente di trasmissione di potenza che integra ingranaggi e albero.
È utilizzato principalmente per trasferire il movimento di rotazione e regolare la velocità e la coppia di rotazione.
Si trova comunemente in apparecchiature meccaniche, sistemi di trasmissione automobilistici e altri campi,
con elevata efficienza, compattezza e durata.
(2) Caratteristiche dell'albero dell'ingranaggio di trasmissione
a)Trasmissione ad alta efficienza: con una progettazione di maglia precisa, l'efficienza di trasmissione è ≥ 95%;
riducendo significativamente le perdite di consumo energetico.
b)Struttura compatta: stampaggio integrato dell'albero e dell'ingranaggio, aumento dell'utilizzo dello spazio del 30%,
soddisfare la domanda di assemblaggio ad alta densità.
(c)Varietà di velocità variabile: supporta la corrispondenza del rapporto di velocità a più livelli, con una gamma di regolazione del rapporto di velocità da 1:5 a 1:100.
d)Stabilità di funzionamento: precisione di lavorazione di livello ISO 6, rumore degli ingranaggi a elica controllato sotto i 65 dB.
(3)Vantaggi dell'albero della trasmissione
a)Durabilità superiore: realizzato in acciaio in lega 20CrMnTi, subisce carburizzazione, raffreddamento e trattamento termico.

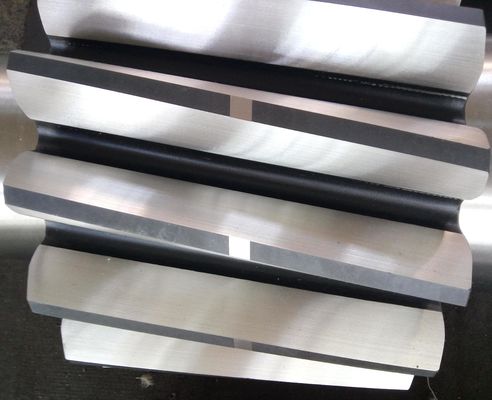

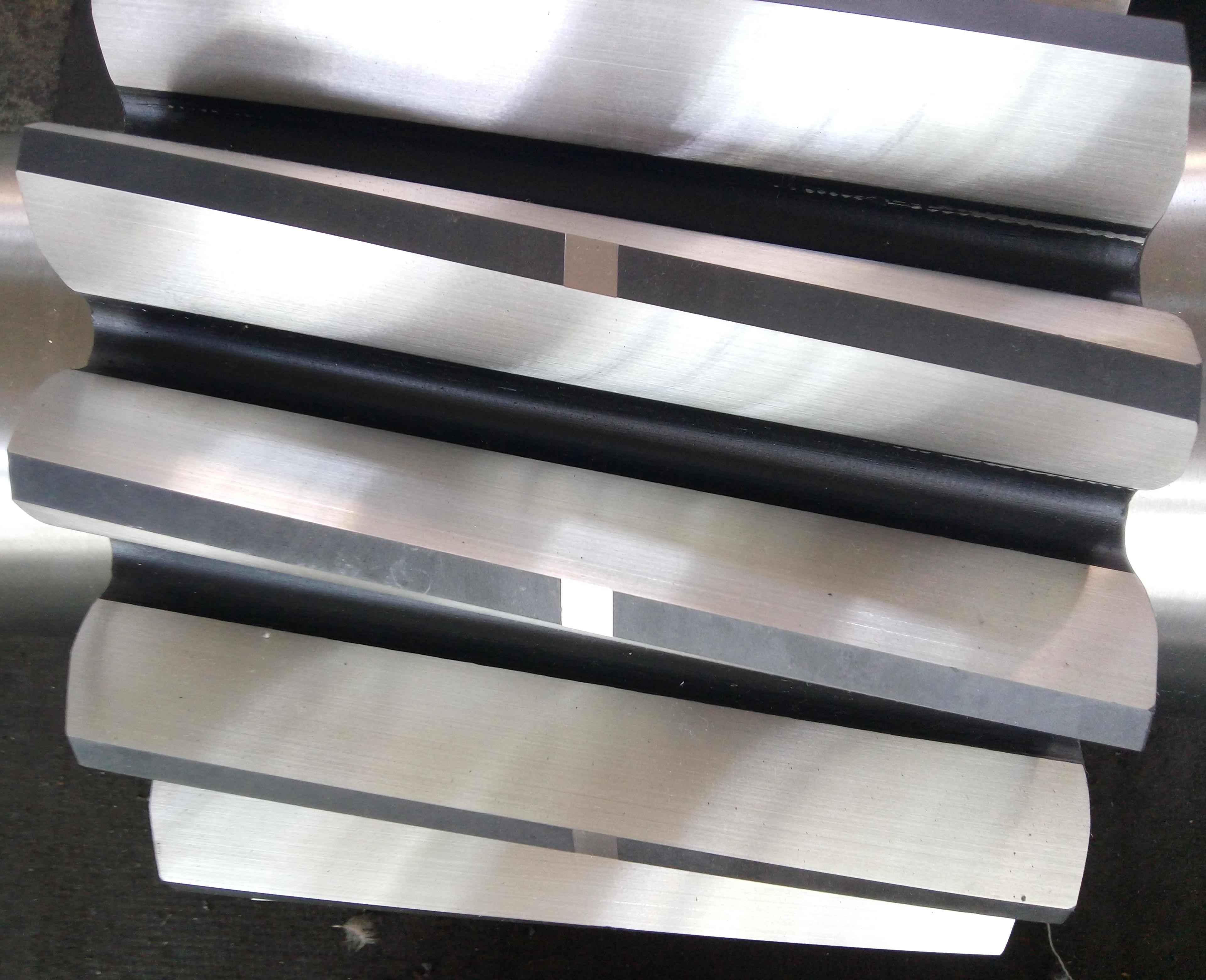

b)Precisione al micron: utilizzo della tecnologia di rettifica CNC a controllo numerico,
la precisione del profilo dentale raggiunge il grado ISO 5 e l'errore di trasmissione è ≤ 0,01 mm.
(c)Facilità di manutenzione: progettazione modulare standard, tempo di sostituzione ridotto del 50%,
supporta due sistemi di lubrificazione del bagno di grasso/olio
d)Ampia compatibilità: perfettamente compatibile con varie configurazioni di trasmissione come assi paralleli (± 0,1 mm),
assi trasversali (15-90°) e assi scaglionati.
Prodotti | Acciaio della trasmissione |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Gleason |
AttrezzaturaDentiProduzione | Rottura degli ingranaggi |
Grillare i denti | √ |
Modulo (M) | 6 |
Numero di denti (Z) | 21 |
Angolo di pressione (α) | 20° |
Angolo di piombo | 15° |
Grado di precisione | Grado ISO 6 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
