Profili dentali: | a spirale | Materiale: | Acciaio |
---|---|---|---|
Direzione: | Mano sinistra | Numero delle dentature: | 23 |
Angolo di elica: | 15° | Applicazione: | Industria automobilistica |
Durezza: | 58-62 HRC | ||
Evidenziare: | 20CrMnTi a spirale a guinzaglio,asse di ingranaggio a spirale a busta |

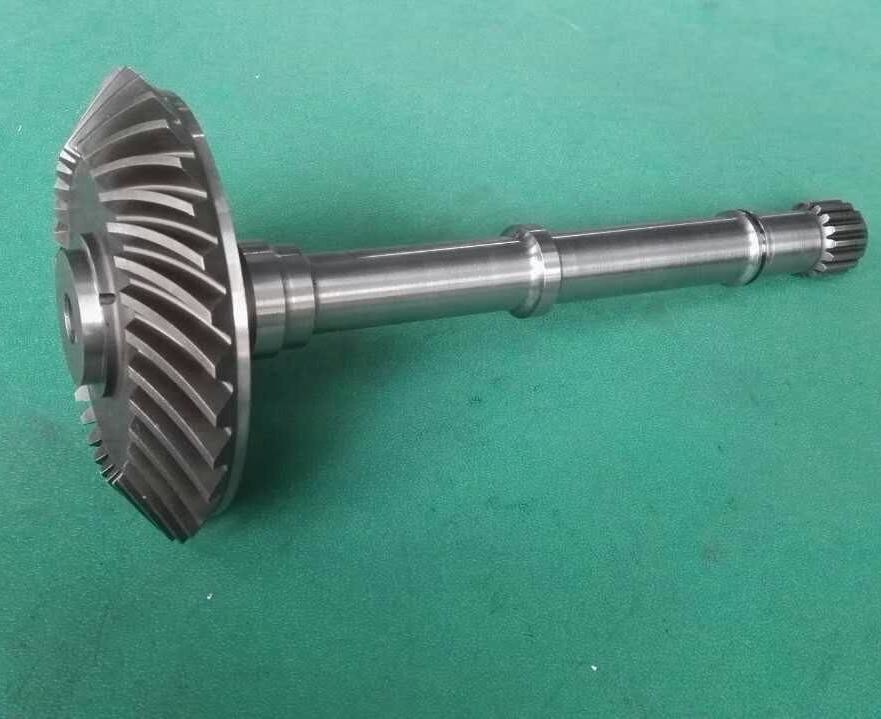

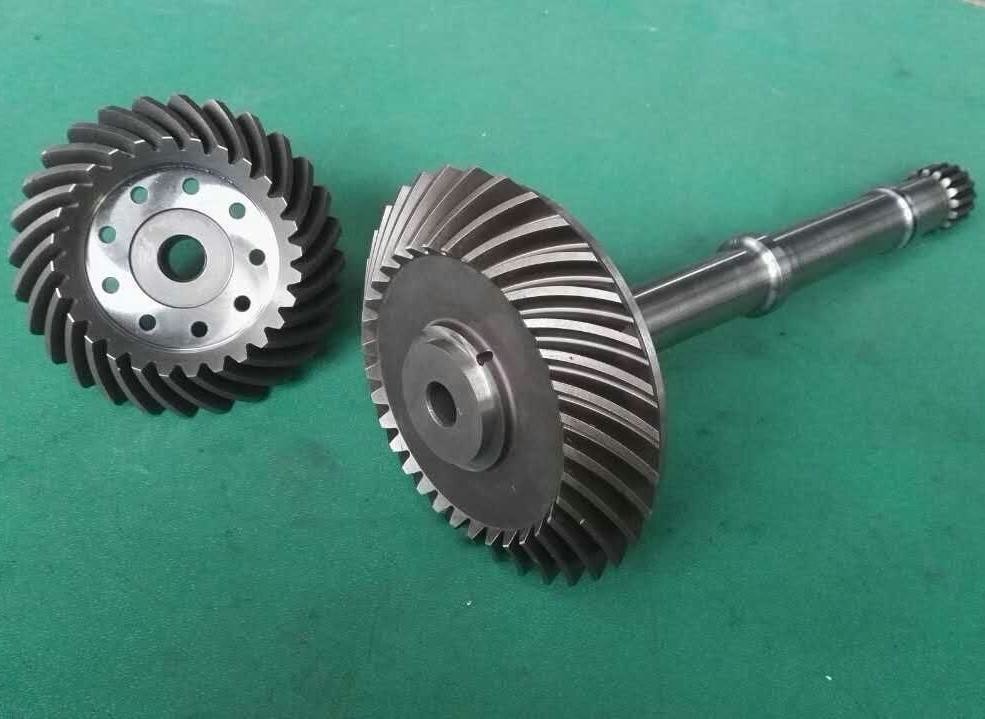

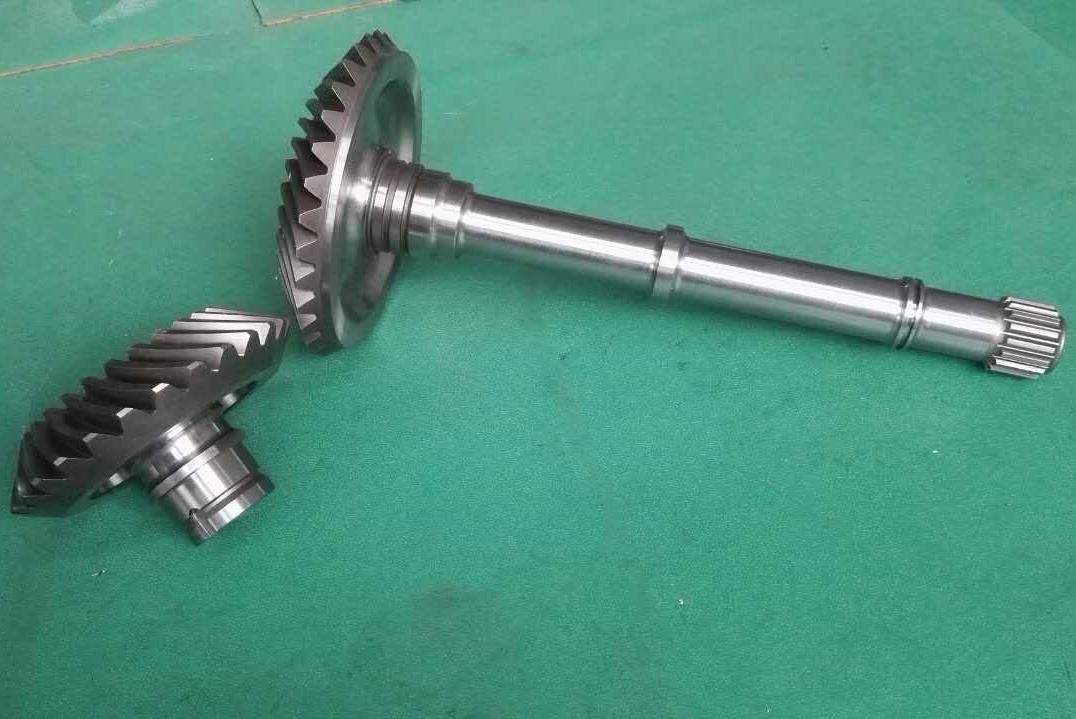

1) Descrizione dell'albero di ingranaggi a gomma a spirale
L'albero dell'ingranaggio a spirale è un componente chiave della trasmissione che integra gli ingranaggi a spirale e l'albero della trasmissione.È ampiamente utilizzato nei sistemi meccanici che richiedono una grande coppia e una trasmissione angolare ad alta precisioneLa sua caratteristica principale è di ottenere un layout compatto e una trasmissione di potenza efficiente attraverso la struttura integrata di ingranaggi e alberi.
2) Vantaggi dell'albero di ingranaggi a gomma a spirale
a) Trasmissione di coppia elevata: la struttura integrata può evitare il guasto dei collegamenti chiave e può resistere a maggiori sollecitazioni torsionali.
b) Risparmio di spazio: elimina la necessità di accoppiamenti o connessioni a flange, rendendolo adatto a trasmissioni compatte.
c) Ritenzione della precisione: riduce gli errori di montaggio e garantisce l'accuratezza delle posizioni delle maglie.
d) bilanciamento dinamico: può essere sottoposto a correzione di bilanciamento dinamico durante le applicazioni ad alta velocità.
3) Applicazioni dell'albero di ingranaggi a gomma a spirale
a) Industria automobilistica
b) Attrezzature industriali
c) Aerospaziale e aeronautica
Prodotti | Fabbricazione di macchine per la trasformazione delle macchine |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Gleason |
AttrezzaturaDentiProduzione | Rottura degli ingranaggi |
Grillare i denti | √ |
Modulo (M) | 6 |
Numero di denti (Z) | 23 |
Angolo di pressione (α) | 20° |
Angolo di piombo | 15° |
Grado di precisione | Grado ISO 6 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
