| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Quantità di ordine minimo: | 200 serie |
| Imballaggi particolari: | Casse di compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 500 insiemi/mese |
| Ad ingranaggi: | Ingranaggio cilindrico | Tipo della scanalatura: | Spline a lato retto |
|---|---|---|---|
| Tipo di profilo: | Dispositivi di anello esterno | L'ardore: | 220-260 HB |
| Pignone: | Grillare i denti | I denti numerano: | Costumi |
| Evidenziare: | Ingranaggi cilindrici di trasmissione,Ingranaggi di trasmissione di grado ISO 6-7,Ingranaggi di trasmissione per trasferimento fluido del moto |
||
1) Descrizione dell'apparecchiatura di spinta

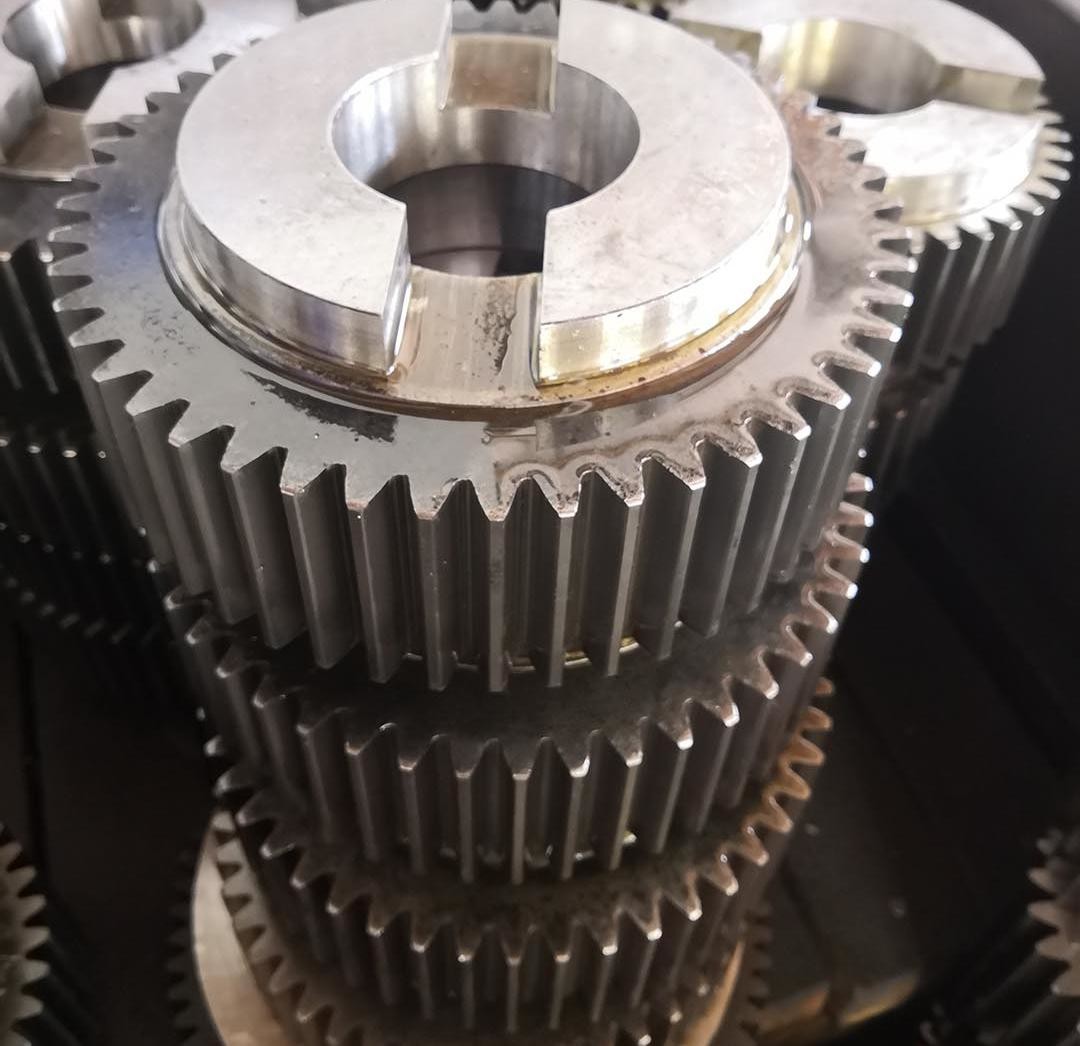

Un ingranaggio a spinta è un ingranaggio cilindrico la cui linea dentaria è parallela all'asse dell'ingranaggio.
Trasmette potenza e movimento attraverso l'impegno dei denti ed è il tipo di ingranaggio più basilare.
2) Caratteristica dell'alloggiamento
a) La direzione del dente è parallela all'asse e il processo di incastramento è semplice e diretto.
b) Durante la trasmissione, i due assi devono essere strettamente paralleli.
c) Il rapporto di trasmissione istantanea è costante e il trasferimento di movimento è regolare.
3) Vantaggi degli ingranaggi a spinta
a) Il processo di progettazione e di fabbricazione è maturo, con costi bassi.
b) L'efficienza di trasmissione è elevata, generalmente superiore al 98%.
c) È facile da installare e da mantenere e presenta requisiti relativamente bassi di precisione di montaggio.
| Prodotti | Imballaggio di spinta |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Produzione | Sfruttare gli attrezzi |
| Grincare i denti | √ |
| Modulo (M) | 1.5 |
| Numero di denti (Z) | Costumi |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 0 |
| Grado di precisione | Grado ISO 6-7 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
