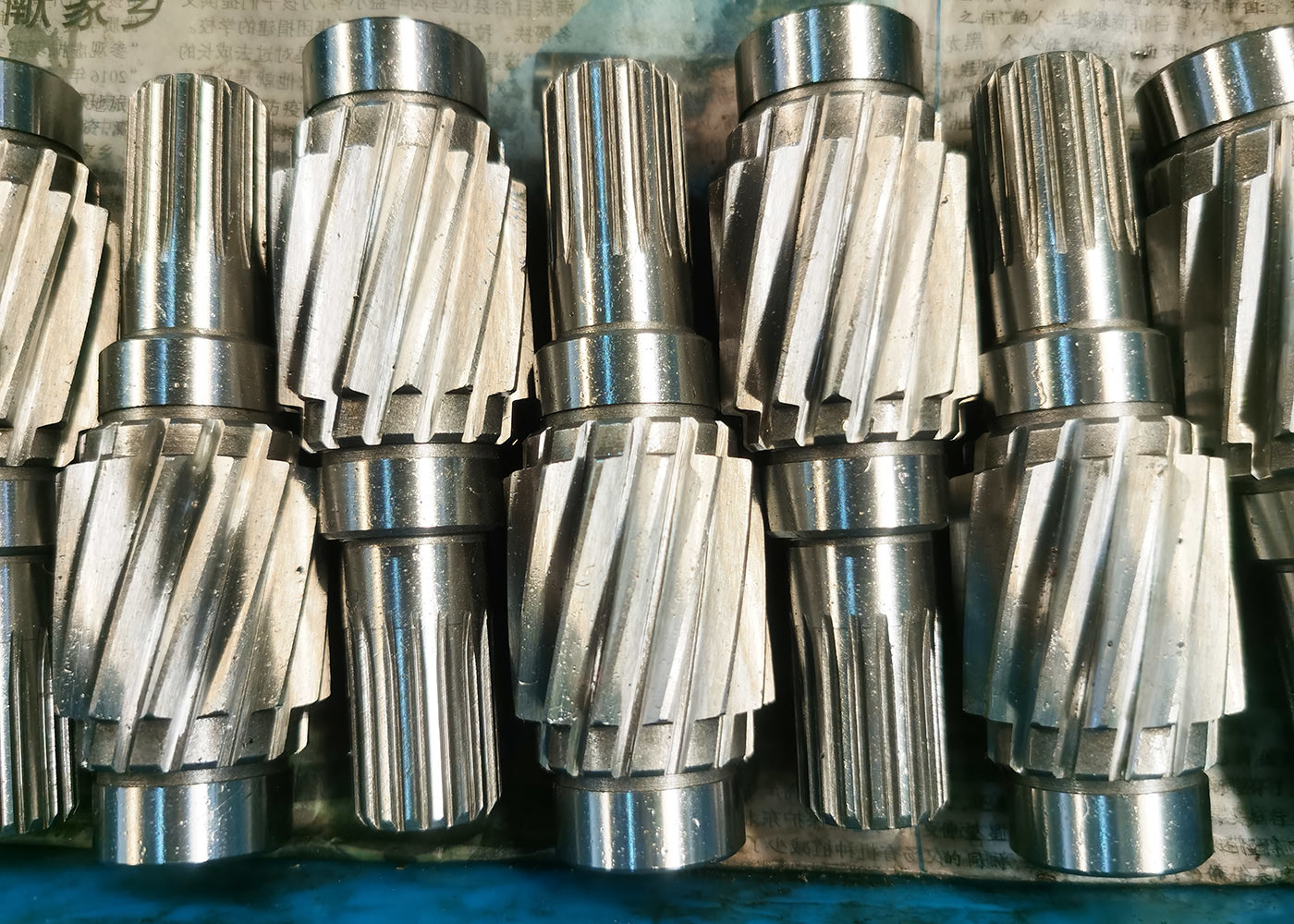

Modulo: | 1.5 | Tipo della scanalatura: | Scanalatura a spirale |
---|---|---|---|
Angolo di elica: | 20° | Materiale: | 20CrMnTi |
Direzione: | Mano destra. | Distanze: | 121 |
Evidenziare: | asse d'acciaio del pignone dell'ingranaggio 20CrMnTi,Asse elicoidale destra del pignone,Modulo dell'asse 1 |
1) Tipi di spine
Il termine "spline" fornisce un termine generico per tutti i profili e gli spline possono essere suddivisi in due:
gruppi in base alla loro forma di fianco:
2) Caratteristiche degli ingranaggi elicoidali
I denti inclinati si impegnano più gradualmente di quelli degli ingranaggi spinta, rendendoli più lisci
e silenziosamente. Con ingranaggi elicoidali paralleli, ogni coppia di denti fa prima contatto in un singolo punto su un lato
di ingranaggio, una curva di contatto in movimento cresce poi gradualmente lungo la faccia del dente fino a un massimo
poi si allontana fino a quando i denti non rompono il contatto in un singolo punto sul lato opposto.
Prodotti | Ingranaggi a elica |
Prodotto su misura | √ |
Materiale | 20CrMnTi |
Fabbricazione di denti per ingranaggi | Sfruttare gli attrezzi |
Grillare i denti | √ |
Modulo (M) | 1.5 |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | 20° |
Grado di precisione dei denti | Grado ISO 7/Grado AGMA 11 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62 HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
