| Compatibilità: | Universale | Tipo di acciaio: | Acciaio forgiato |
|---|---|---|---|
| Trattamento termico: | Carburazione | Metodo di produzione: | Fresatura |
| Tipo interno: | Scanalatura | Numero del dente: | Costumi |
| Evidenziare: | Trasmissione a velocità costante,Accelerazione,Accelerazione Spirale |
||

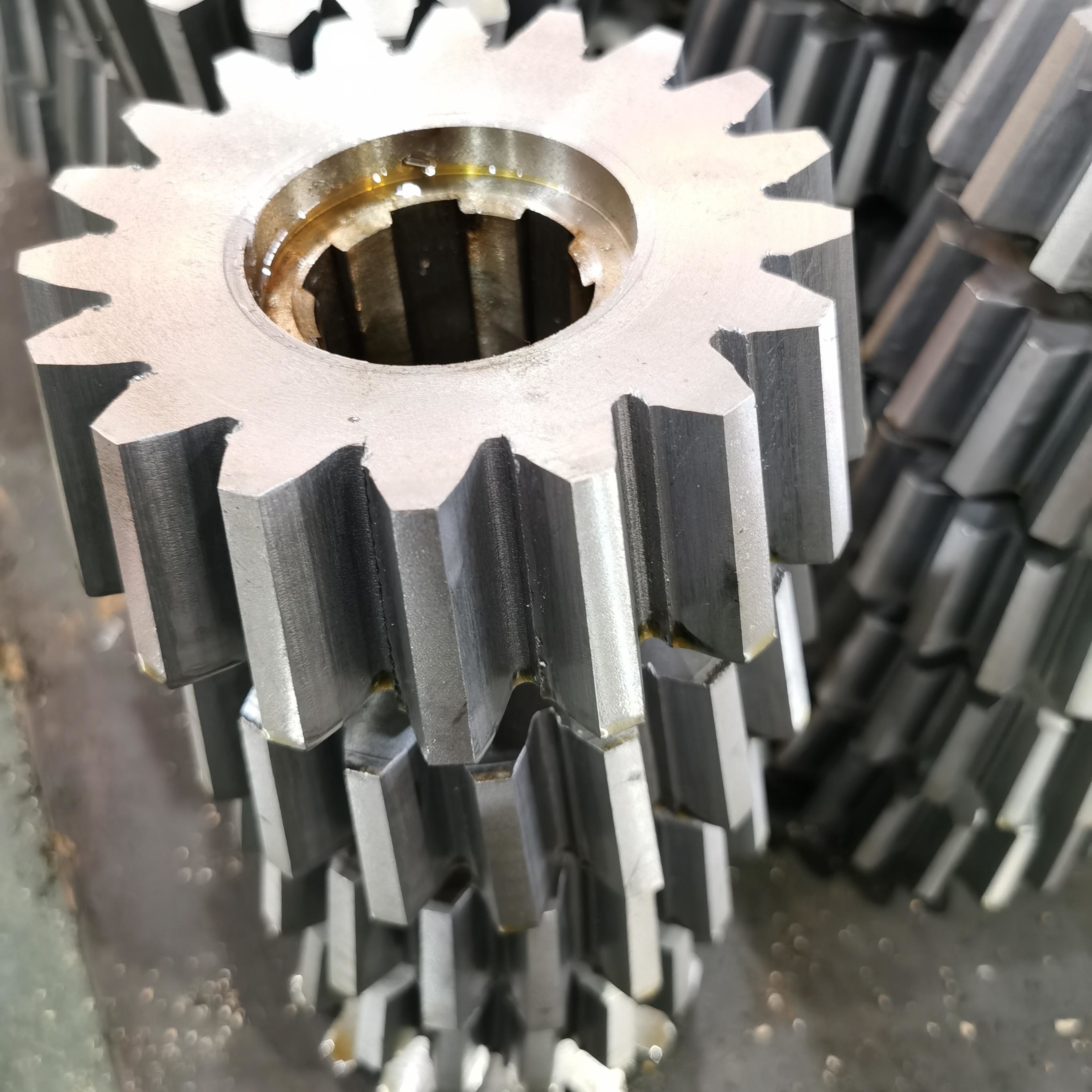

1) Descrizione dell'apparecchiatura di spinta
Gli ingranaggi rettilinei sono componenti fondamentali ampiamente utilizzati nelle apparecchiature meccaniche per la trasmissione di potenza.
Essi conseguono il trasferimento di coppia e velocità di rotazione attraverso la rete dei denti.
2) Caratteristica dell'alloggiamento
a) Adatto a scenari che richiedono una trasmissione parallela.
b) Può ottenere decelerazione, accelerazione o trasmissione a velocità costante.
c) Capaci di sopportare grandi carichi radiali.
3) Vantaggi degli ingranaggi a spinta
a) È ampiamente utilizzato nelle attrezzature di automazione industriale ed ha un'elevata affidabilità.
b) Il rumore e le vibrazioni sono relativamente bassi, rendendolo adatto per scenari in cui è necessario un funzionamento regolare.
c) La struttura è semplice ed è facile da personalizzare in base alle diverse condizioni di lavoro.
| Prodotti | Imballaggio di spinta |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Produzione | Sfruttare gli attrezzi |
| Grincare i denti | √ |
| Modulo (M) | 1.5 |
| Numero di denti (Z) | Costumi |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 0 |
| Grado di precisione | Grado ISO 6-7 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
