| Module: | 7 | Tipo: | Doppio ingranaggio elicoidale |
|---|---|---|---|
| Pressure Angle: | 20° | Materiale: | 40CrNiMo |
| Heat Treatment: | Carburizing | Larghezza dell'ingranaggio: | 52 |
| Evidenziare: | Cambi su misura,Asse di ingranaggio elicoidale dell'acciaio da forgiare doppia,Doppia asse di ingranaggio elicoidale della trasmissione |
||

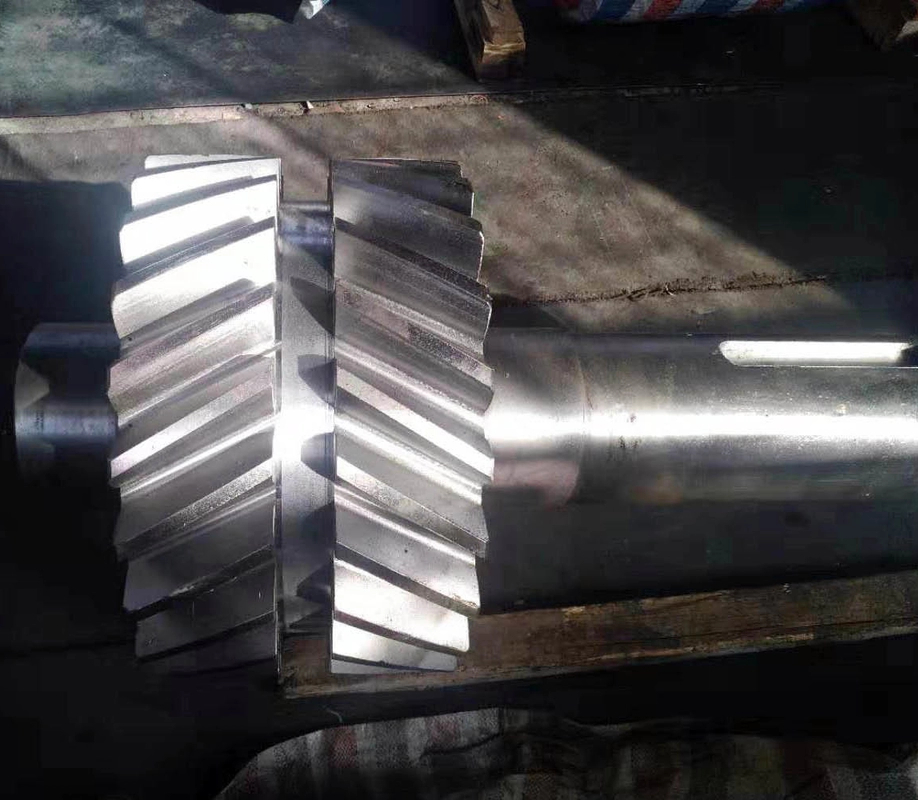

1) Caratteristiche degli ingranaggi a elica
Il vantaggio di Helix Gear è che i denti degli ingranaggi si attaccano in piccoli incrementi invece che l'intera faccia degli ingranaggi si attacchi in una sola volta.
| Prodotti | Ingranaggi a doppia elica |
| Prodotto su misura | √ |
| Materiale | 40CrNiMo |
| Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi |
| Grillare i denti | √ |
| Modulo (M) | 7 |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 18° |
| Grado di precisione dei denti | ISO 8-9 Grade/ AGMA 11Grade |
| Trattamento termico | |
| Durezza superficiale |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
