| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | POM2022082803 |
| Quantità di ordine minimo: | 2 insiemi |
| Prezzo: | $3/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 62 giorni |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 500 insiemi/mese |
| Modulo: | 1.5 | I denti numerano: | 27 |
|---|---|---|---|
| Materiale: | SCM 440 | Tipo interno: | Scanalatura |
| Profil: | Ingranaggi conici | Angolo di pressione: | 20° |
| Evidenziare: | Ingranaggi conici ISO 7,Ingranaggi conici dritti con scanalature interne,Ingranaggi conici dritti ISO 7 |
||

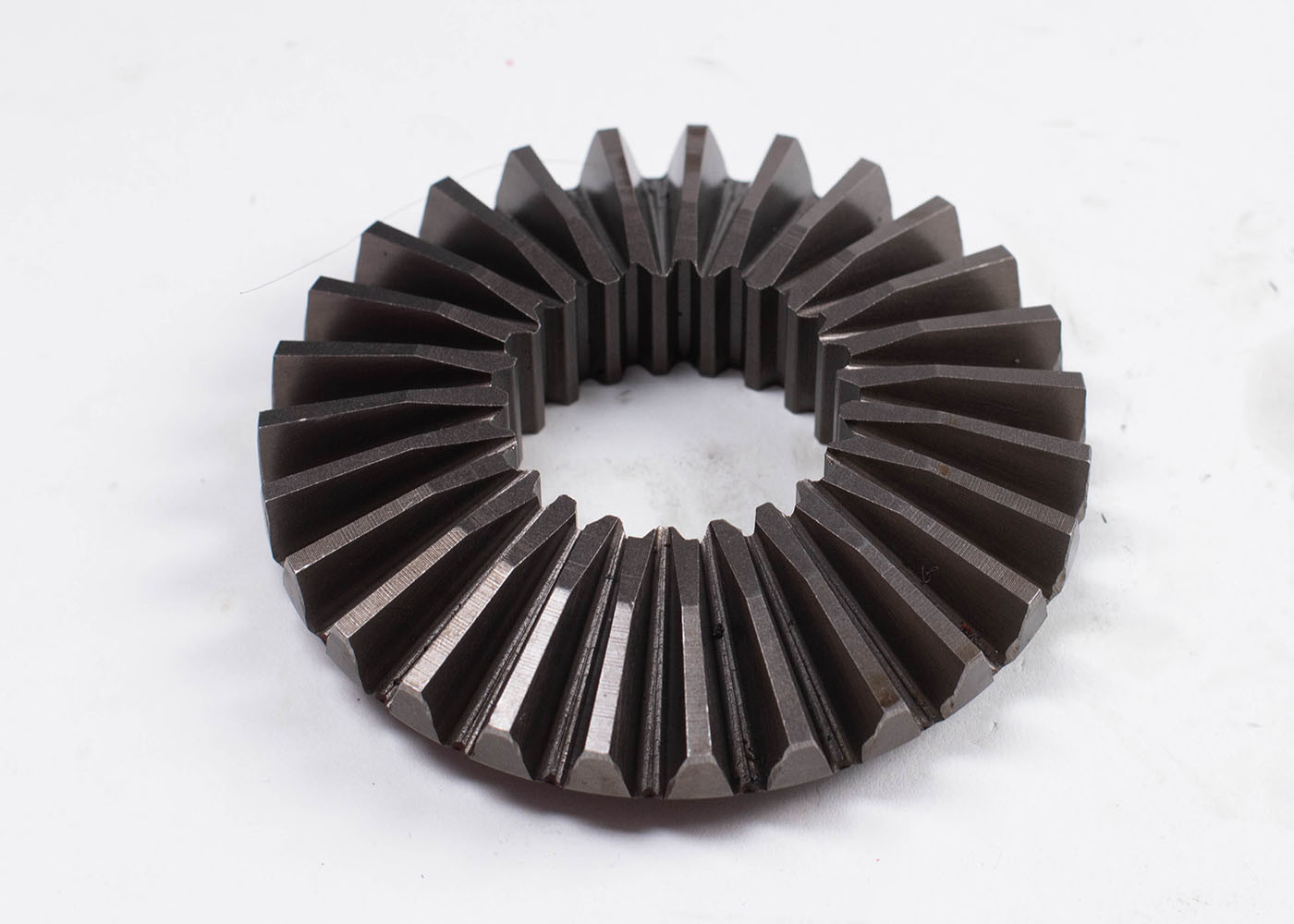

1)Descrizione degli attrezzi conici
Gli assi dei due alberi di ingranaggi convelati si intersecano e le facce dentate degli ingranaggi stessi hanno forma conica.
Gli ingranaggi a busta sono più spesso montati su alberi a 90 gradi di distanza.
Gli ingranaggi a busta sono generalmente divisi in 2 tipi, ingranaggi a busta dritta e ingranaggi a busta a spirale.
| Prodotti | Dispositivi a bevel |
| Prodotto su misura | √ |
| Materiale | SCM 440 |
| Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
| Grillare i denti | |
| Numero di denti (Z) | 27 |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 0 |
| Grado di precisione dei denti | Grado ISO 7/Grado AGMA 11 |
| Trattamento termico | Induzione di indurimento |
| Durezza superficiale | 45-50 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
