| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | GS20220822802 |
| Quantità di ordine minimo: | 2 insiemi |
| Prezzo: | $2/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 62 giorni |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 500 insiemi/mese |
| tipo: | Dispositivi duplex | Profili degli ingranaggi: | Ingranaggio elicoidale |
|---|---|---|---|
| Angolo di pressione: | 20° | Materiale: | 20CrMnTi |
| Trattamento termico: | Carburazione | Larghezza dell'ingranaggio: | 22 mm |

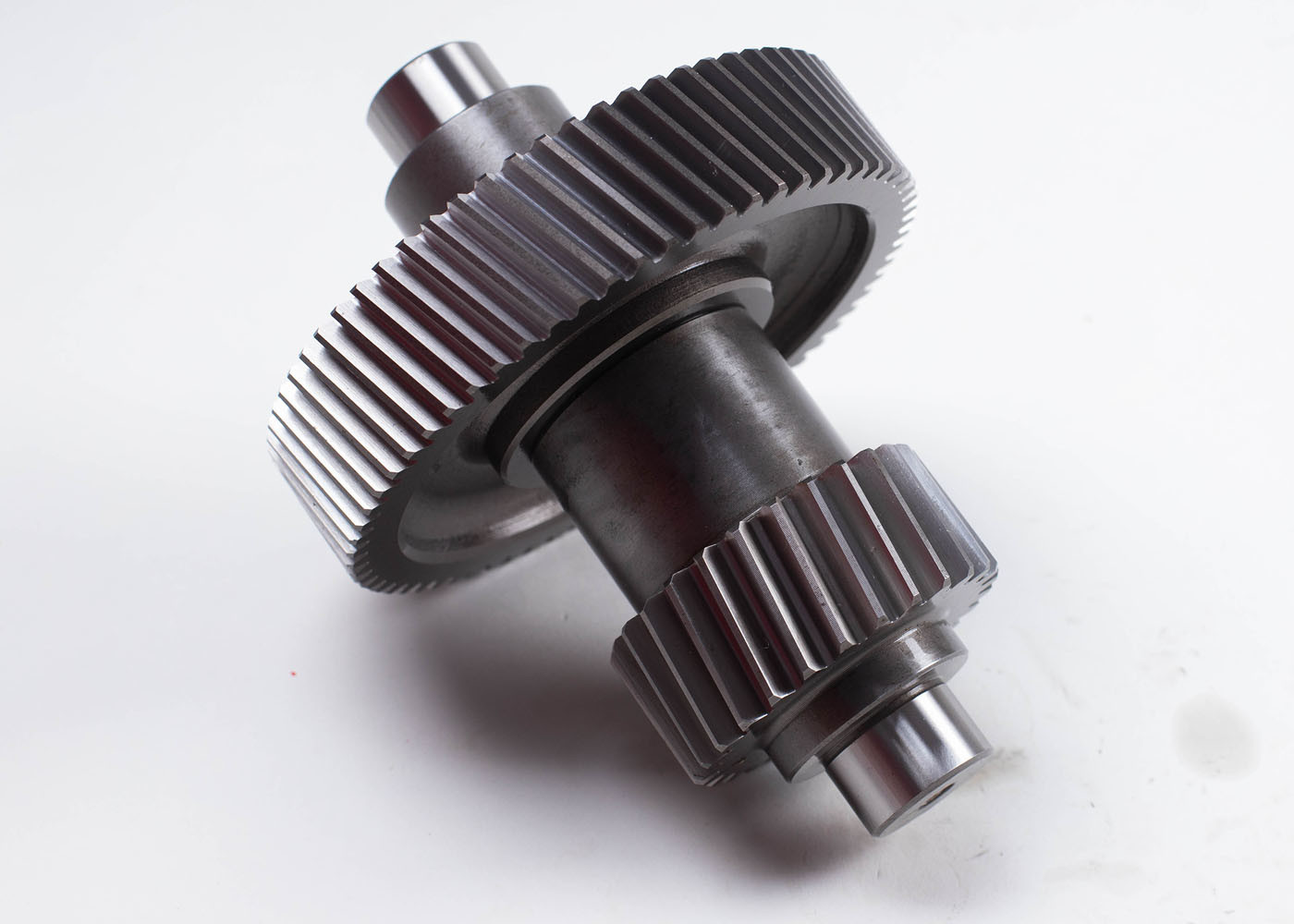

| Evidenziare: | ingranaggio elicoidale di larghezza di 22mm doppio,Asse stridente dell'ingranaggio per il cambio,asse elicoidale per il cambio |
||
1) Descrizione degli attrezzi elicoidali
Gli ingranaggi a elica sono con denti tortuosi obliqui all'asse degli ingranaggi.
La mano della elica è progettata come sinistra o destra
Gli ingranaggi elicoidali destro e sinistro si accoppiano come un set.
lo stesso angolo di elica
2) Caratteristiche degli ingranaggi elicoidali
a) Ingranaggi elicoidali con maggiore resistenza rispetto agli ingranaggi a spinta
b) Più efficace nel ridurre il naso rispetto a un ingranaggio a spinta
c) Gli ingranaggi elicoidali producono forze di spinta nella direzione assiale.
| Prodotti | Ingranaggi duplex |
| Prodotto su misura | √ |
| Materiale | 20CrMnTi |
| Fabbricazione di denti per ingranaggi | Lavoratori di ingranaggi |
| Grillare i denti | √ |
| Modulo (M) | 2 |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 18° |
| Grado di precisione dei denti | Grado ISO 7/Grado AGMA 11 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
