Metodo di produzione: | Fresare dell'ingranaggio | Larghezza dell'ingranaggio: | 22 mm |
---|---|---|---|
Codice d'acciaio: | 20CrMnTi | Dimensione: | Disponibili in varie dimensioni |
Pignone: | Grillare i denti | Trattamento termico: | Estinzione & temperare |
Evidenziare: | Incorporare ingranaggi di trasmissione per profilo dentale,Ingranaggi di trasmissione a maglia liscia,Ingranaggi di trasmissione a profilo dentale rettilineo |

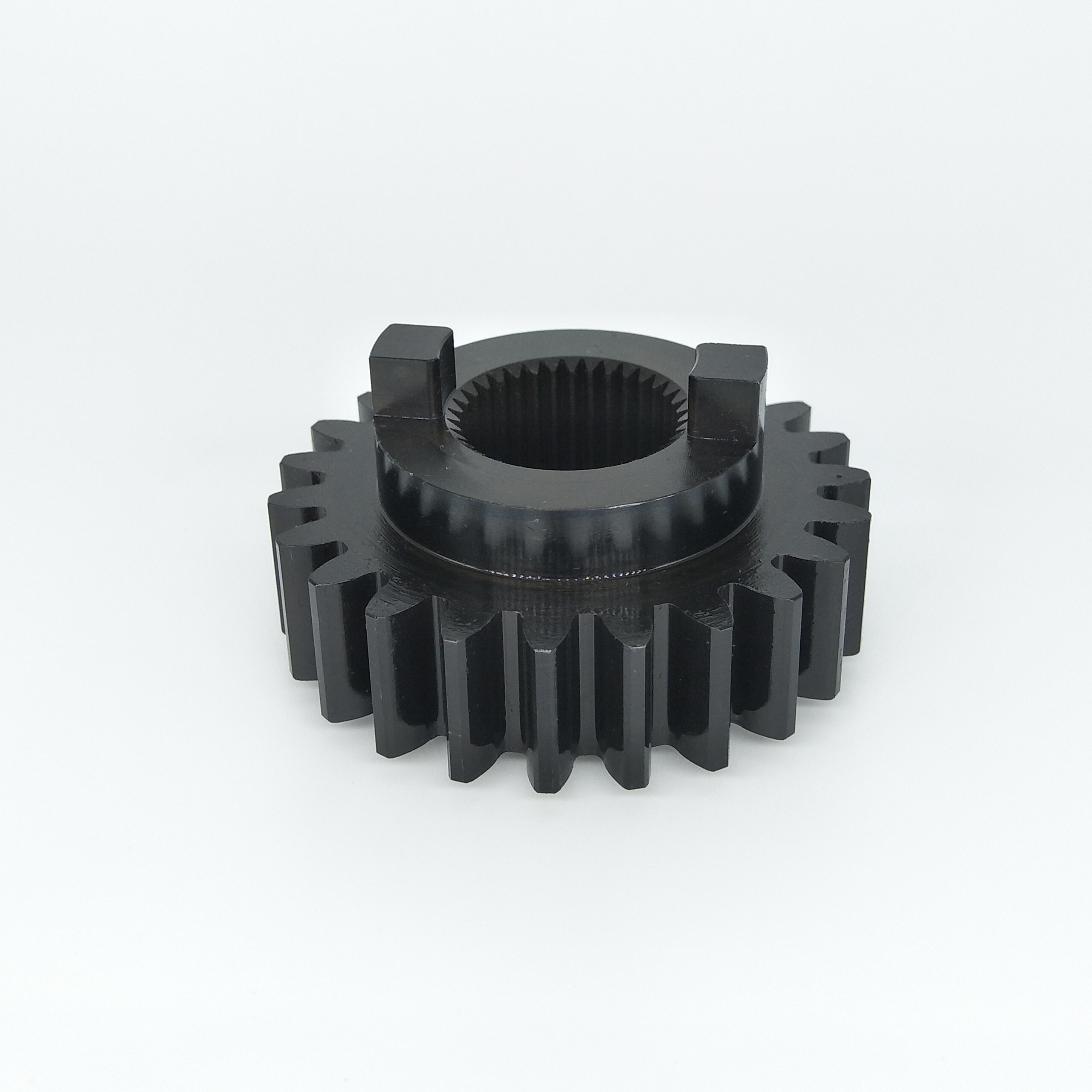

1) Descrizione dell'apparecchiatura di spinta
L'ingranaggio a spinta è il tipo più basilare di ingranaggio cilindrico.
La linea dei denti è parallela all'asse degli ingranaggi,e il suo profilo dentale è una curva involuta retta.
2) Caratteristica dell'alloggiamento
a) Il profilo dentale ha una forma involuta retta e semplice.
b) Durante la reticolazione, l'intera larghezza del dente entra in contatto contemporaneamente.
c) Può essere utilizzato solo per trasmissioni tra alberi paralleli.
3) Vantaggi degli ingranaggi a spinta
a) La struttura è la più semplice e il costo di fabbricazione è il più basso.
b) L'efficienza di trasmissione è pari al 98-99%
c) Non viene generata alcuna forza assiale e la progettazione del cuscinetto è semplice.
d) Facile da elaborare e da mantenere.
Prodotti | Imballaggio di spinta |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
Produzione | Sfruttare gli attrezzi |
Grincare i denti | √ |
Modulo (M) | 1.5 |
Numero di denti (Z) | 12 |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | 0 |
Grado di precisione | Grado ISO 6-7 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62 HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
