Rugosità delle dentature: | Ra1.6 | Grado di qualità: | Grado di iso 6 |
---|---|---|---|
Angolo della stampa: | 20° | Angolo di elica: | 15° |
Materiale: | 20CrMnTi | Metodo di produzione: | Macinazione dell'ingranaggio |
Evidenziare: | Un ingranaggio elicoidale di 4 moduli,Le dentature elicoidali profilano la molatura,Profilo elicoidale delle dentature di iso 1328 |

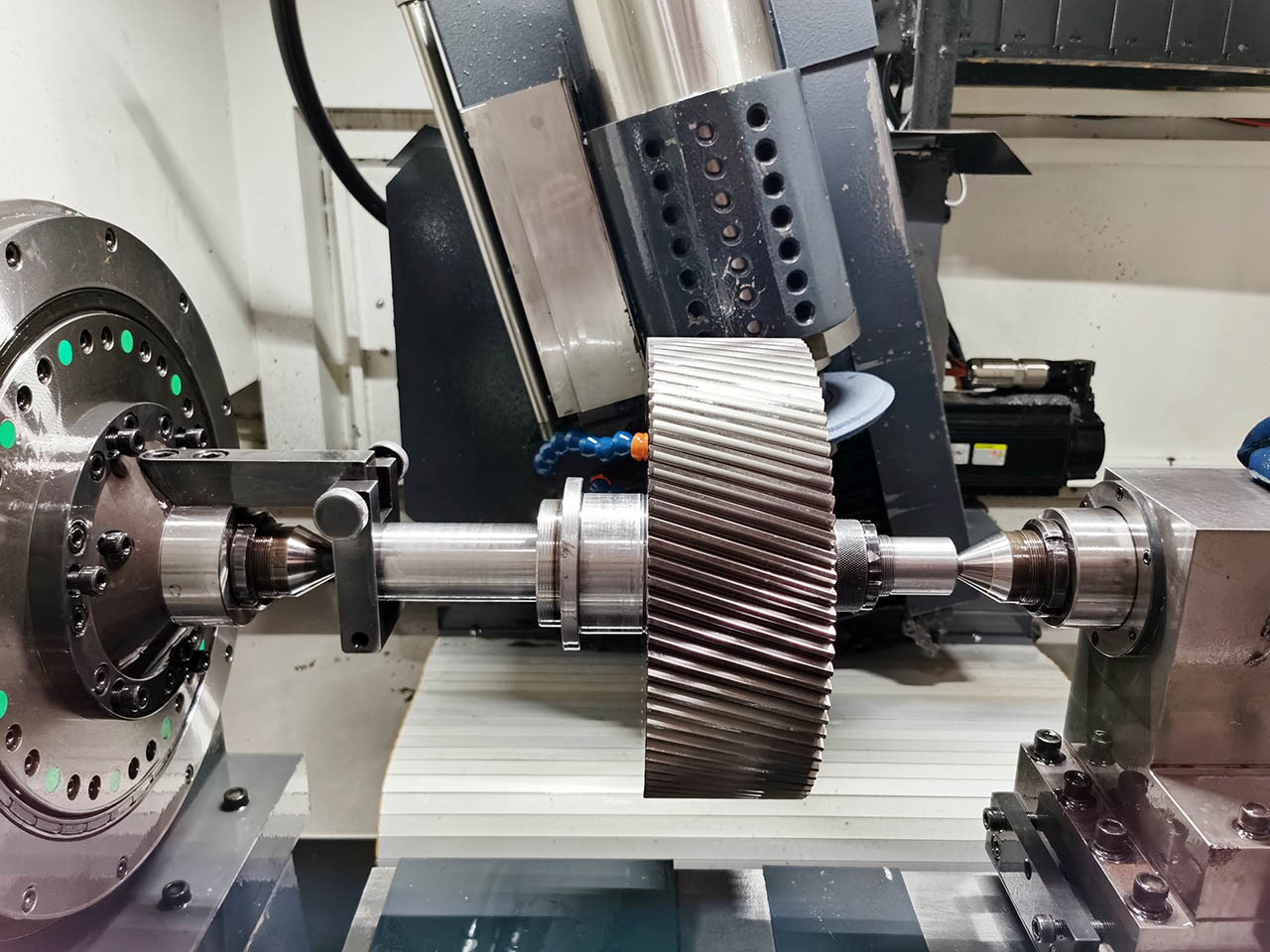

4 Modulo di profilazione dei denti degli ingranaggi elicoidali Grado di qualità 6 Grado ISO 1328
Materiale: 17CrNiMo6
Forgiazione a fuso
Materiale con ispezione UT
Acciaio e temperatura
Lavorazione grezza
Meccanica fine
Sfruttare gli attrezzi
Trattamento termico
Rottura degli ingranaggi
La macinatura dei buchi
Ispezione
Imballaggio
Denti di ingranaggio Lavorare può contribuire a migliorare la qualità dei denti di ingranaggio
Migliorare la rugosità della superficie dei denti degli ingranaggi
La griglia dei denti degli ingranaggi può aiutare a ridurre il livello di rumore
Il grado di qualità può essere ≤ ISO 1328 6 grado
Prodotti | Ingranaggi a elica |
Prodotto su misura | √ |
Materiale | Acciaio da foratura |
Fabbricazione di denti per ingranaggi | Rottura degli ingranaggi |
Grillare i denti | √ |
Modulo (M) | 6 |
Numero di denti (Z) | |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | 0° |
Grado di precisione dei denti | Grado ISO 7/Grado AGMA 11 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62 HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
