| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | GS23051201 |
| Quantità di ordine minimo: | 2 pezzi |
| Prezzo: | $90/ Piece |
| Imballaggi particolari: | cassa del compensato |
| Tempi di consegna: | 62 giorni |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 500 insiemi/mese |
| Metodo di produzione: | Fresatura | Ad ingranaggi: | Ingranaggio cilindrico |
|---|---|---|---|
| Angolo di pressione: | 20° | Diametro di punta: | 3244 |
| Larghezza dei denti: | 320 mm | Materiale: | acciaio fondente |
| Evidenziare: | Ingranaggio cilindrico di macinazione di superficie adiacente,ingranaggio cilindrico di macinazione di 320mm,Ingranaggio cilindrico fondente di acciaieria |
||

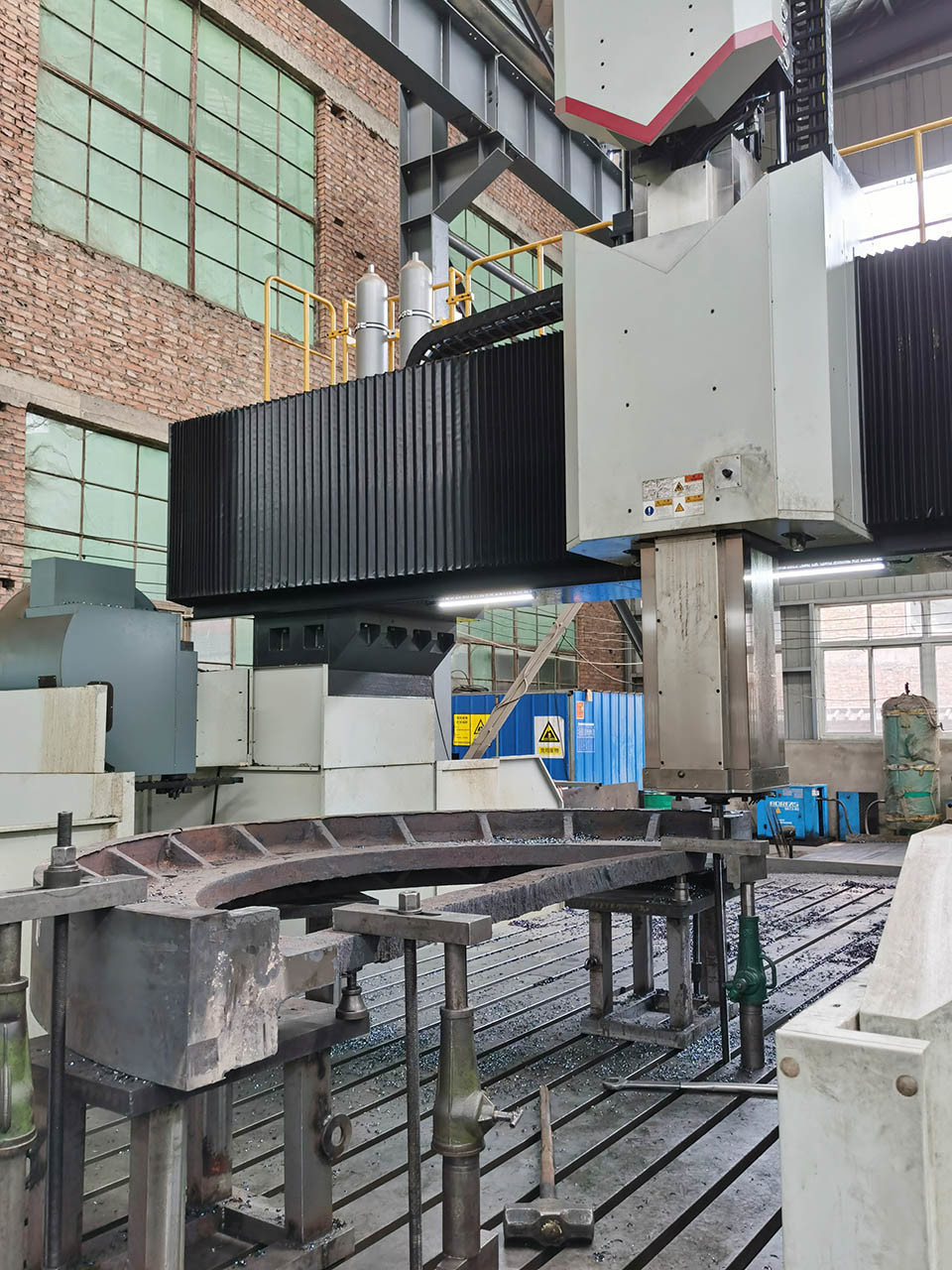

Lavori di fresatura di superfici adiacenti per due segmenti
Questo attrezzo è progettato con due segmenti
I due segmenti saranno assemblati come un anello di ingranaggi intero cerchio
I due segmenti possono rendere più facile il lavoro di organizzazione del trasporto
La superficie adiacente è in fase di fresatura per assicurarsi che i due segmenti possano connettersi bene.
L'ingranaggio della corona solitamente solo con trattamento termico Q&T
L'ingranaggio a pignone di accoppiamento può essere trattato termicamente con indurre.
| Prodotti | Fresatura |
| Prodotto su misura | √ |
| Materiale | Acciaio di colata |
| Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi |
| Grillare i denti | √ |
| Modulo (M) | 16.933 |
| Numero di denti (Z) | |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 0° |
| Grado di precisione dei denti | Grado ISO 7/Grado AGMA 11 |
| Trattamento termico | D & T |
| Durezza superficiale | 220-260 HB |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
