Mn: | 2 | Profilo uno: | Ingranaggio elicoidale |
---|---|---|---|
Angolo di pressione: | 20° | Materiale: | 20CrMnTi |
I denti numerano: | 42 | Trattamento termico: | Induzione di indurimento |
Evidenziare: | Cambi elicoidali duplex dell'acciaio legato,20CrMnTi i cambi di acciaio legato,Cambi dell'acciaio legato di iso 1328 |

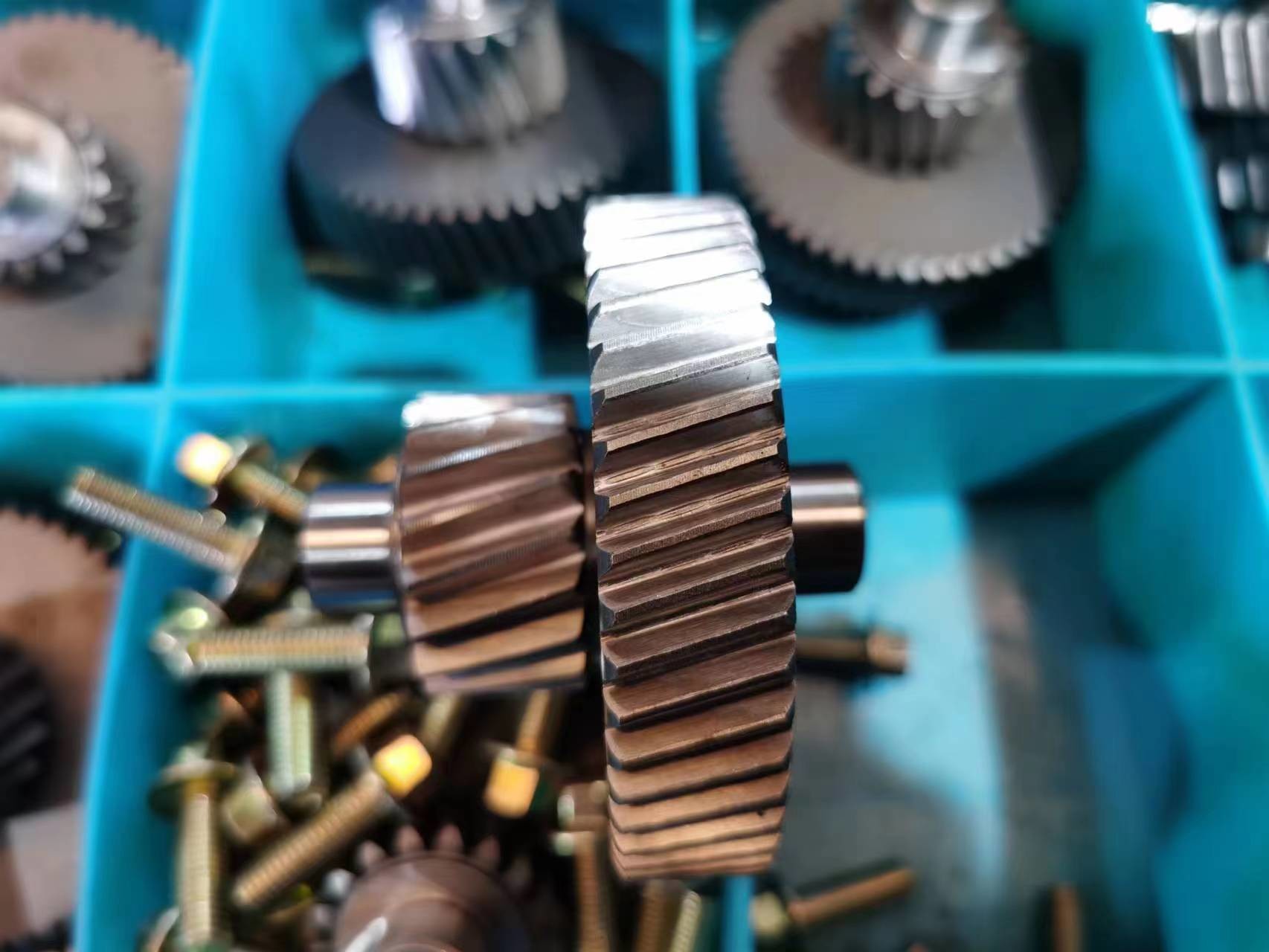

Applicazione medica di precisione in acciaio a leghe a basso tenore di carbonio
Materiale: acciaio legato a basso tenore di carbonio 20CrMnTi
Roverezza dei denti degli ingranaggi Ra 1.6
Qualità di grado ISO 6-7 (ISO 1328)
Angolo di pressione: 20°
Larghezza del volto 20/35 mm
1) Caratteristiche degli ingranaggi duplicati
Doppia marcia può essere equipaggiata con due diversi tipi di marcia, quali marcia di spinta e marcia di spinta, marcia di spinta e marcia elicoidale.
2) Descrizione dell'attrezzatura
Pinion Gear ha sempre menzionato ingranaggi di trasmissione di piccole dimensioni, gli ingranaggi con modulo e diametro minuscoli.
La trasmissione a pignoni utilizzata per la scatola di cambio e il sistema di trasmissione di potenza di design compatto
Prodotti | Ingranaggi a elica duplex |
Prodotto su misura | √ |
Materiale | 20CrMnTi |
Fabbricazione di denti per ingranaggi | Rottura degli ingranaggi |
Grillare i denti | √ |
Modulo (M) | 2 |
Numero di denti (Z) | |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | 18° |
Grado di precisione dei denti | Grado ISO 7/Grado AGMA 11 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62 HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
