Tipo: | Dispositivi a bevel | produzione: | Fresatura dell'ingranaggio |
---|---|---|---|
Angolo di pressione: | 20° | Angolo di asse: | 90° |
Trattamento termico: | cemento | Capo della chiave: | - No, no. |
Evidenziare: | Ingranaggio conico dell'acciaio legato micro,20 cambi di CrMo,Cambi SCM420 |

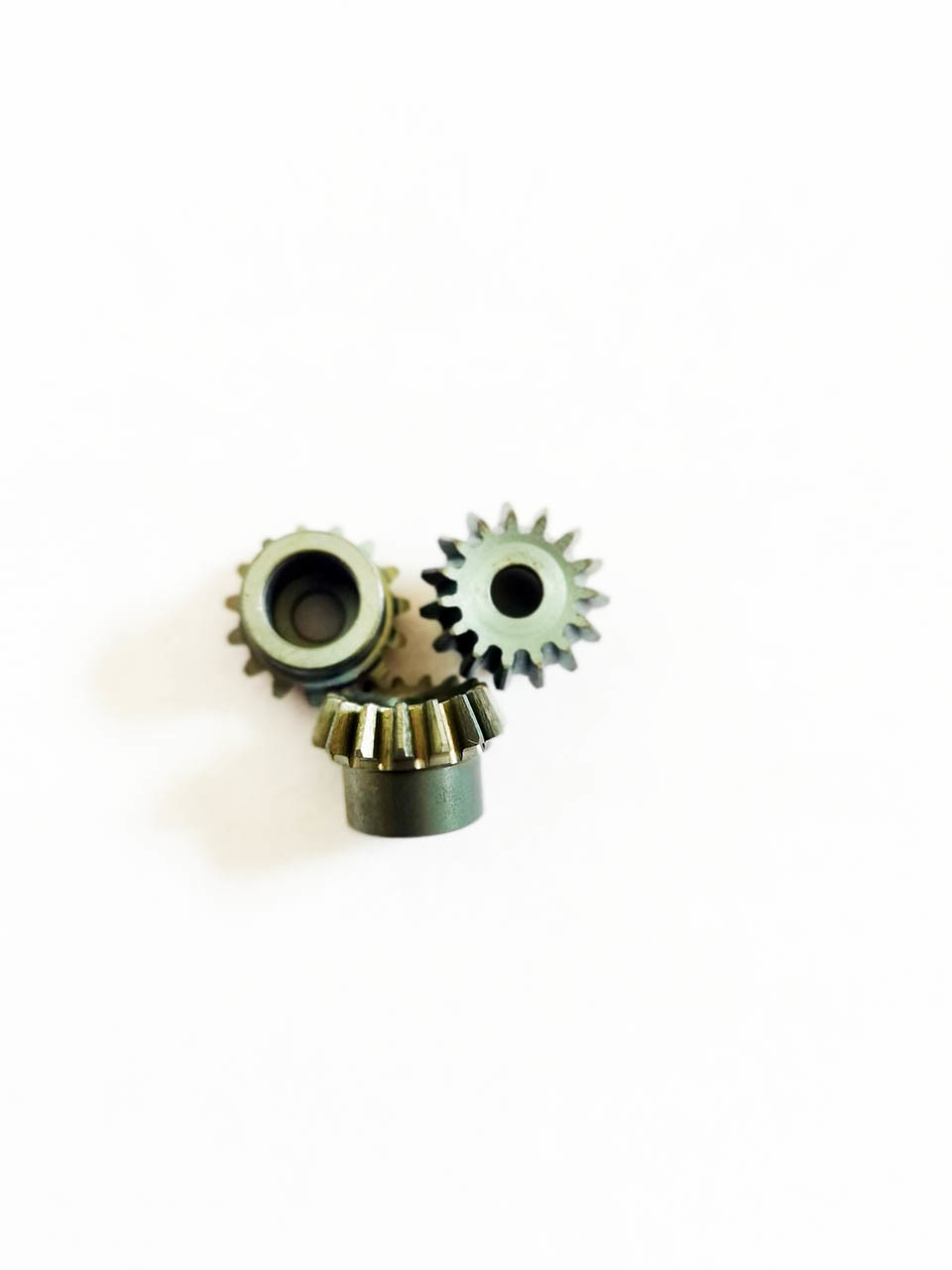

20CrMo SCM420 Acciaio legato Micro conico di ingranaggi mediante lavorazione di fresatura di ingranaggi
1) Caratteristiche di Micro Gear
Il vantaggio di un treno di microingranaggi è che i denti dell'ingranaggio si inseriscono in piccoli incrementi invece che l'intera parte dell'ingranaggio a una volta.
Questo riduce il rumore che normalmente si produce quando gli ingranaggi trasferiscono potenza.
2) Descripción de Micro Gear
Micro ingranaggio significa sempre un ingranaggio di trasmissione di dimensioni piccole.
Il modulo ed il diametro esterno sono piccoli.
Micro ingranaggi generalmente utilizzati per la progettazione di sistemi compatti.
Prodotti | Dispositivi a bevel |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | 20CrMo |
Fabbricazione di denti per ingranaggi | Fresatura degli ingranaggi |
Grillare i denti | √ |
Modulo (M) | 0.5 |
Numero di denti (Z) | |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | 0° |
Grado di precisione dei denti | Grado ISO 8-9 |
Trattamento termico | Cimento |
Durezza superficiale | 58-62HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
