modulo: | 0.5 | Tipo: | Ingranaggio cilindrico |
---|---|---|---|
Angolo di pressione: | 20° | Foro interno: | 3 |
Trattamento termico: | Q&T | Capo della chiave: | Senza |
Evidenziare: | 40Cr i cambi di acciaio legato,Electric Power foggia l'ingranaggio cilindrico della trasmissione,Ingranaggio cilindrico della trasmissione dell'HB 220 |

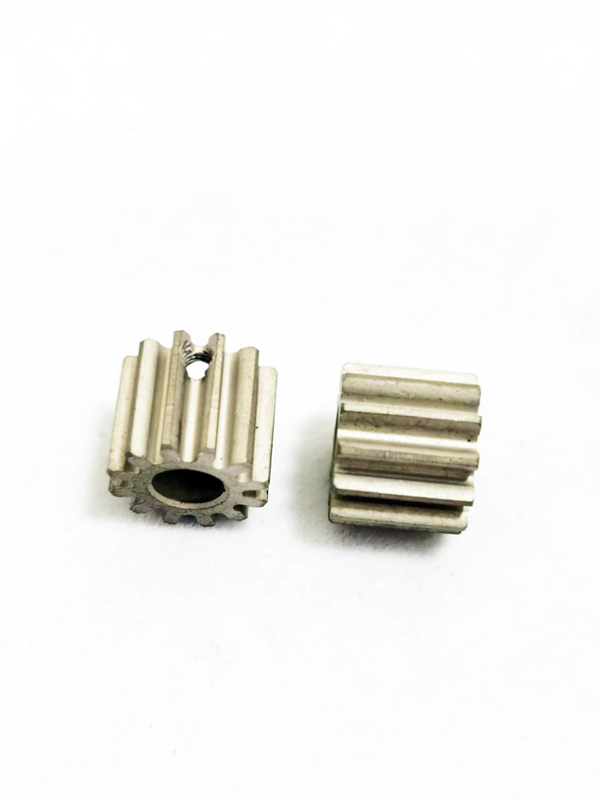

Ingranaggi di trasmissione in acciaio in lega 40Cr Microingranaggi per piccoli utensili elettrici
1) Descrizione del microapparecchio
L'ingranaggio micro è sempre dotato di un ingranaggio di trasmissione di piccole dimensioni.
Il modulo e il diametro esterno sono entrambi piccoli.
Il micro ingranaggio usato solitamente per la progettazione di sistemi compatti.
2) Caratteristiche del Micro Gear
Il vantaggio di un treno di ingranaggi micro è che i denti dell'ingranaggio si impegnano in piccoli incrementi, in contrasto con
a tutta la faccia che si impegna in una volta sola.
Ciò riduce il rumore che normalmente si verifica quando gli ingranaggi trasferiscono potenza.
Prodotti | Imballaggio di spinta |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | 40Cr |
Fabbricazione di denti per ingranaggi | Sfruttare gli attrezzi |
Grillare i denti | √ |
Modulo (M) | 0.5 |
Numero di denti (Z) | |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | 0° |
Grado di precisione dei denti | Grado ISO 7-8 |
Trattamento termico | Acciaio e temperatura |
Durezza superficiale | 220-260 HB |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
