Modulo: | 2 | Profil: | Attrezzatura di guida |
---|---|---|---|
Angolo di pressione: | 20° | Materiale: | 20CrMnTi |
Durezza: | 58-62 HRC | Larghezza dell'ingranaggio: | 30 |
Evidenziare: | cambi d'acciaio 20CrMnTi,Ingranaggio 62 HRC della pompa di olio,ingranaggio d'acciaio della pompa di olio 20CrMnTi |

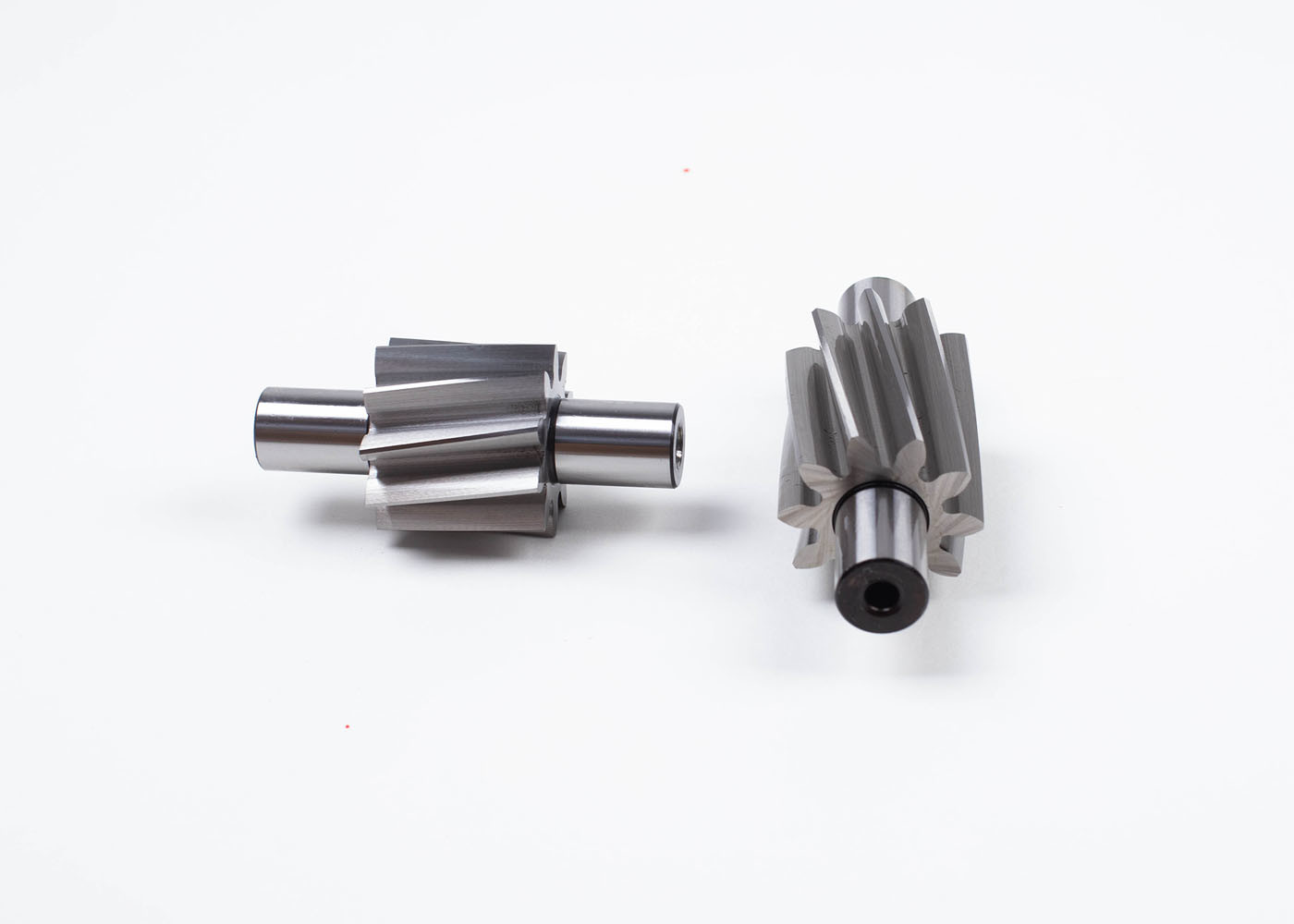

1)Descrizione dell'attrezzatura per la depurazione a olio
Gli ingranaggi delle pompe ad olio sono alimentati dal ciglio e, in applicazioni ad alta potenza o ad alta rotazione, il magazzino
gli ingranaggi della pompa dell'olio possono non funzionare a causa dell'aumento delle armoniche o dell'oscillazione dell'ingranaggio a causa della potenza aggiunta e delle rotazioni dell'albero motore.
Esistono due tipi di pompe per ingranaggi: le pompe esterne e le pompe interne.
a) Le pompe a ingranaggi esterni utilizzano due ingranaggi esterni opposti (in genere ingranaggi a spinta) per trasferire il tipo di fluido.
b) Le pompe a ingranaggio interno utilizzano un ingranaggio ad anello esterno e un ingranaggio a pignone interno che funzionano all'interno dell'ingranaggio ad anello.
Prodotti | Pompa dell'olioIngranaggi |
Prodotto su misura | √ |
Materiale | 20CrMnTi |
Fabbricazione di denti per ingranaggi | Spline Hobbing |
Grillare i denti | √ |
Modulo (M) | 2 |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | 18° |
Grado di precisione dei denti | Grado ISO 7/Grado AGMA 11 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62 HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
