| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SPG22082701 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $10/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | Dryas 50 |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 1500 pezzi/mese |
| Materiale: | 40Cr | Modulo: | 2 |
|---|---|---|---|
| Processo di produzione: | Dentature che fresano | Larghezza: | 25 |
| Tipo di profilo: | Ingranaggio cilindrico | Grado di qualità: | Grado ISO 6-7 |
| Evidenziare: | ingranaggio cilindrico del pignone della trasmissione 40Cr,40Cr ha forgiato i cambi dell'acciaio legato,Ingranaggio cilindrico del pignone di 2 moduli |
||

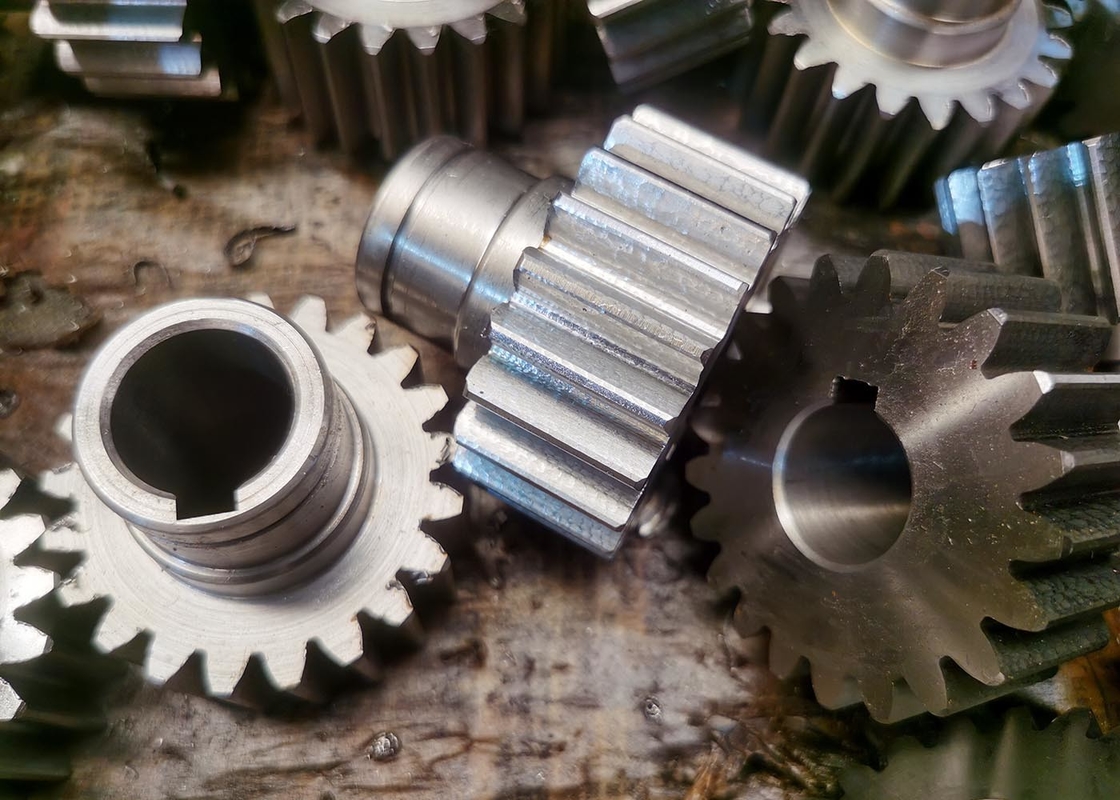

1) Descrizione dell'apparecchiatura di spinta
Gli ingranaggi rettori sono un tipo di ingranaggi cilindrici, con punti paralleli e coplanari.
Si potrebbe dire che sono il tipo di ingranaggio più semplice e comune.
Facile da fabbricare e adatto ad una vasta gamma di applicazioni.
I denti di un ingranaggio retto hanno un profilo involontario e ingranaggiano un dente alla volta.
La forma implicita significa che gli ingranaggi a denti retti producono solo forze radiali (senza forze assiali),
Ma il metodo di ingranaggio dei denti provoca una grande tensione nei denti degli ingranaggi e una grande produzione di rumore.
A causa di questo, gli ingranaggi rettilinei sono generalmente usati per applicazioni a bassa velocità,
Anche se possono essere utilizzati a quasi qualsiasi velocità.
| Prodotti | Imballaggio di spinta |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Produzione | Sfruttare gli attrezzi |
| Grincare i denti | √ |
| Modulo (M) | 2 |
| Numero di denti (Z) | 14 |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 0 |
| Grado di precisione | Grado ISO 6-7 |
| Trattamento termico | Induzione di indurimento |
| Durezza superficiale | 40-45 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
