Luogo di origine: | La Cina |
---|---|
Marca: | YIZGEAR |
Numero di modello: | SPG22082602 |
Quantità di ordine minimo: | 5 pezzi |
Prezzo: | $260/Piece |
Imballaggi particolari: | Cassa del compensato |
Tempi di consegna: | Dryas 50 |
Termini di pagamento: | L/C, D/P, T/T, Western Union |
Capacità di alimentazione: | 1500 pezzi/mese |
Materiale: | 20Cr2Ni4 | modulo: | 10 |
---|---|---|---|
Larghezza: | 60 | I denti numerano: | 12 |
grado di precisione: | Grado ISO 7 | Angolo di pressione: | 20° |
Evidenziare: | Ingranaggio cilindrico in metallo 10 moduli 12T,ingranaggio cilindrico in metallo per riduttore epicicloidale,ingranaggio solare planetario 10 moduli 12T |

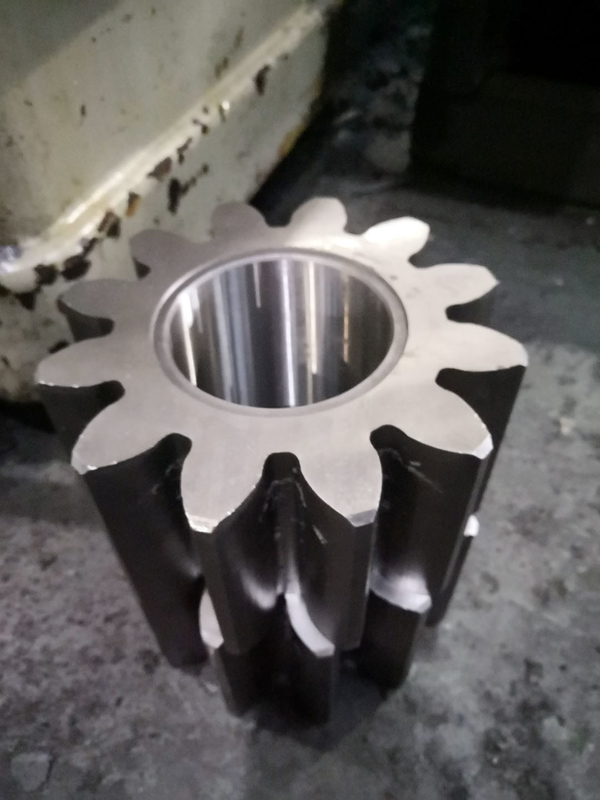

Parti di trasmissione 10 Modulo 12T Spin Gear Terra Sun Gear per riduttore planetario
1) Descrizione degli ingranaggi retti
Gli ingranaggi dritti sono il tipo di ingranaggio più comune e sono anche i più semplici.
Tenere i denti retti che si producono paralleli all'asse del cambio.
Dato che hanno il design più semplice, sono i più facili da progettare e fabbricare e, pertanto, sono il tipo di ingranaggio più economico.
Non si sa se gli ingranaggi diretti siano i più morbidi o i più silenziosi, ma sono molto efficienti e producono molta potenza.
Funzionano bene a velocità lente o moderate, ma tendono a vibrare e fare rumore a velocità più elevate.
Prodotti | Imballaggio di spinta |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
Fabbricazione di denti per ingranaggi | Sfruttare gli attrezzi |
Grillare i denti | √ |
Modulo (M) | 10 |
Numero di denti (Z) | 12 |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | 0° |
Grado di precisione dei denti | Grado ISO 6-7 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62 HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
