| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SPG22082201 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $260/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | Dryas 50 |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 1500 pezzi/mese |
| Materiale: | 20Cr2Ni4 | modulo: | 16 |
|---|---|---|---|
| Larghezza del fronte: | 75 | Numero del dente: | 15 |
| Diametro medio: | 280 | Tipo della scanalatura: | Spline a lato retto |
| Evidenziare: | 16 ingranaggio cilindrico del metallo del modulo 15T,16 ingranaggio cilindrico diritto del modulo 15T,Diritti parteggiati scanalano l'ingranaggio cilindrico del metallo |
||

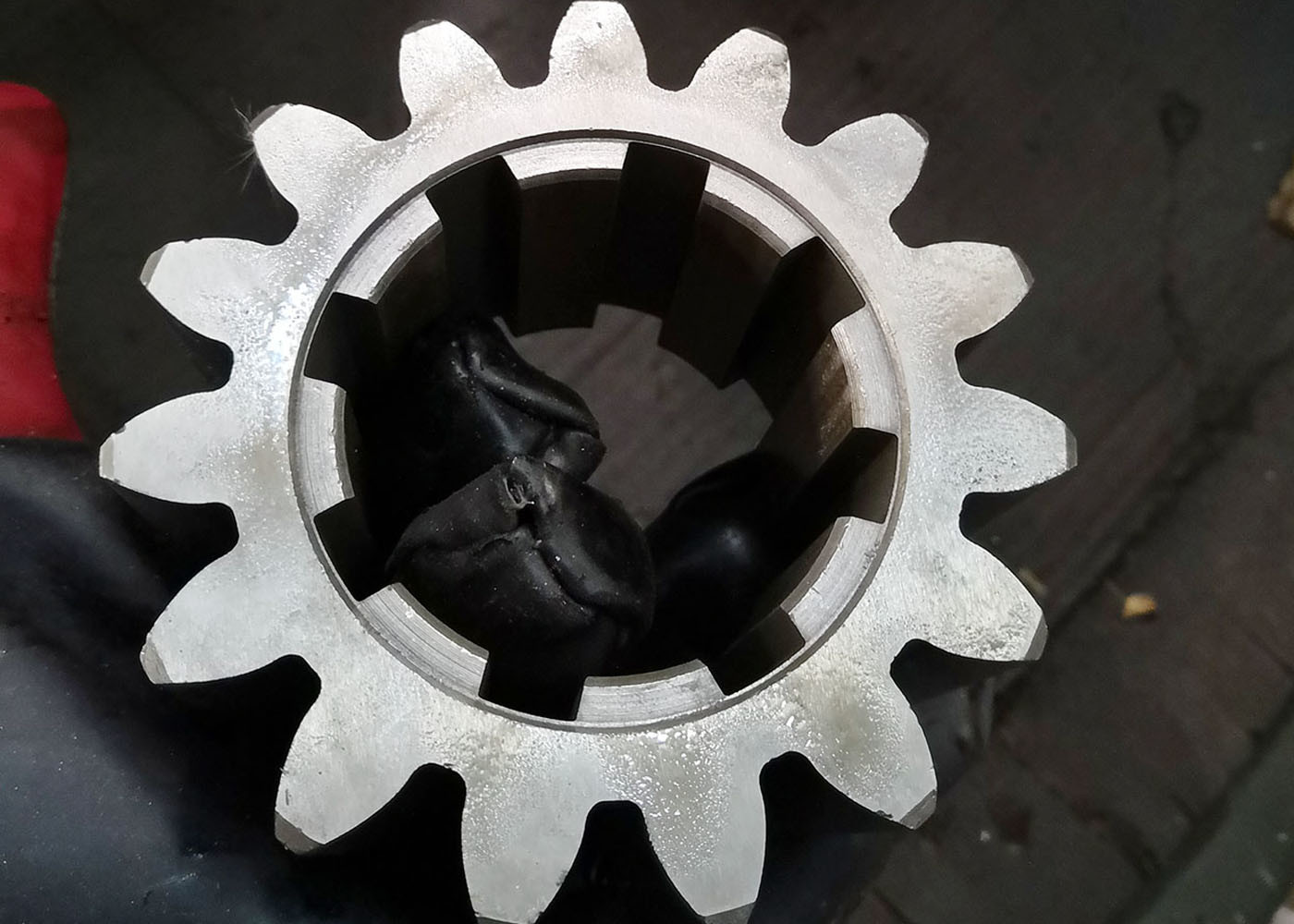

16 Modulo 15T Ingranaggi di rettificazione di metallo
1) Descrizione delle spine
Lo spline si forma quando le chiavi sono allineate attorno a un foro.
Gli splini sono utilizzati principalmente per collegare componenti azionati
nelle macchine e nei veicoli, come i cambi di marcia delle motociclette e le pinze per gli alberi del motore.
2) Applicazione di spline
Aerospaziale
Agricoltura
Automotive
Apparecchiature pesanti
Produzione industriale
Petrolio e gas
| Prodotti | Imballaggio di spinta |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Fabbricazione di denti per ingranaggi | Sfruttare gli attrezzi |
| Grillare i denti | √ |
| Modulo (M) | 16 |
| Numero di denti (Z) | 15 |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 0° |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
