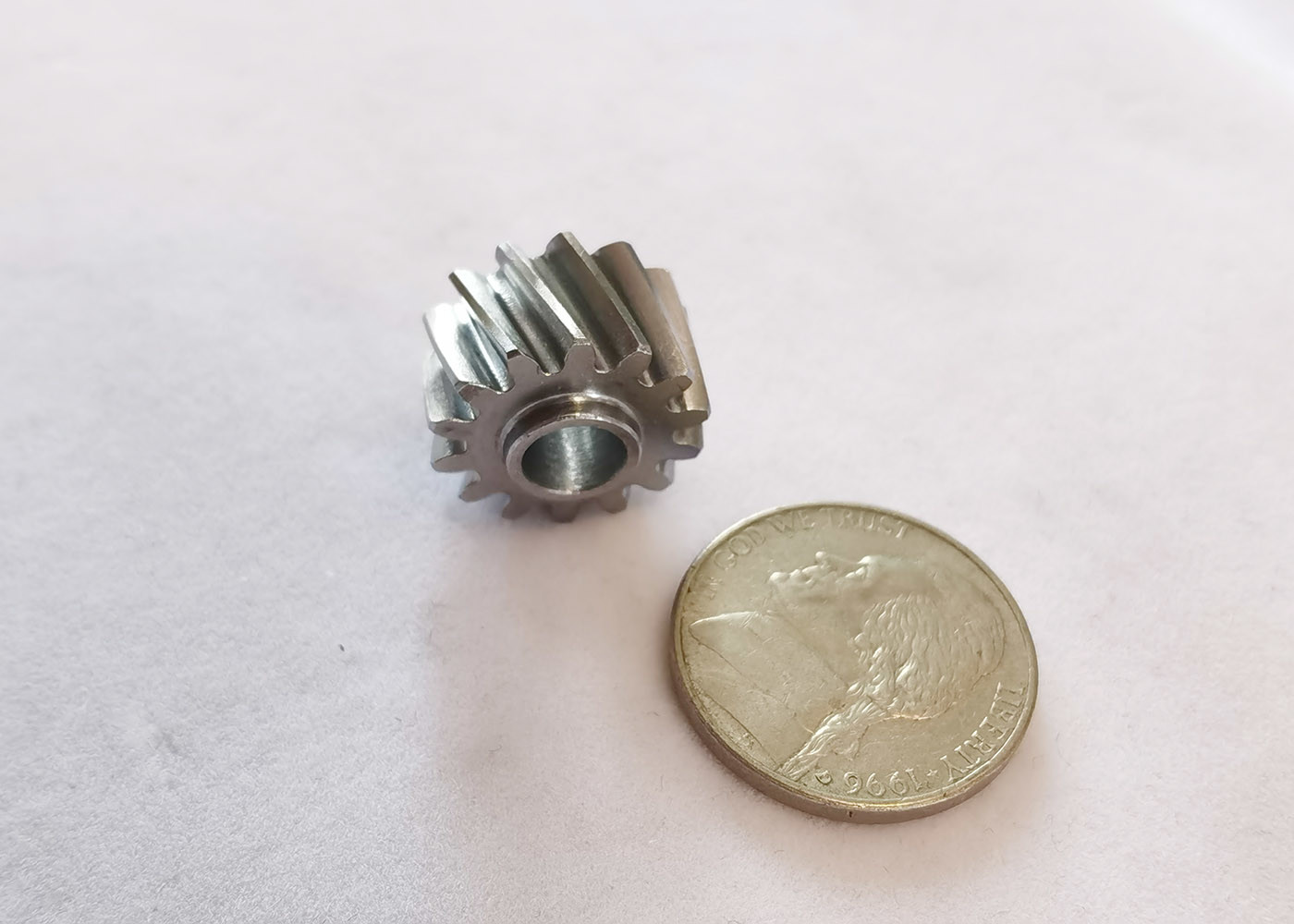

Modulo: | 1 | I denti numerano: | 14 |
---|---|---|---|
Angolo di elica: | 20° | Materiale: | 40Cr |
Direzione: | Mano sinistra | Altezza totale: | 11.25 |
Evidenziare: | pignoni elicoidali d'acciaio 40Cr,1 cambi del modulo 14T,40Cr cambi elicoidali dell'acciaio 14T |
1)Descrizione degli ingranaggi elicoidali
I denti inclinati si avvicinano più gradualmente di quelli degli ingranaggi spinta, facendoli correre più lisci e silenziosamente.
Con ingranaggi a elica paralleli, ogni coppia di denti si contatta prima in un singolo punto su un lato della ruota degli ingranaggi,
una curva in movimento di contatto poi cresce gradualmente attraverso la faccia del dente fino a un massimo poi si allontana fino ai denti
interrompere il contatto in un singolo punto sul lato opposto.
Prodotti | Ingranaggi a elica |
Prodotto su misura | √ |
Materiale | 40Cr |
Fabbricazione di denti per ingranaggi | Sfruttare gli attrezzi |
Grillare i denti | |
Numero di denti (Z) | 16 |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | 20° |
Grado di precisione dei denti | Grado ISO 7/Grado AGMA 11 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62 HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
