| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | YZSPG22082101 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $150/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 2000 pezzi/mese |
| tipo: | Strato stellare | Larghezza della spina: | 10 |
|---|---|---|---|
| Diametro interno: | 137 | Major Diameter: | 150 |
| Grado di qualità: | Grado di iso 8 | Materiale: | DIN 17CrNiMo6 |

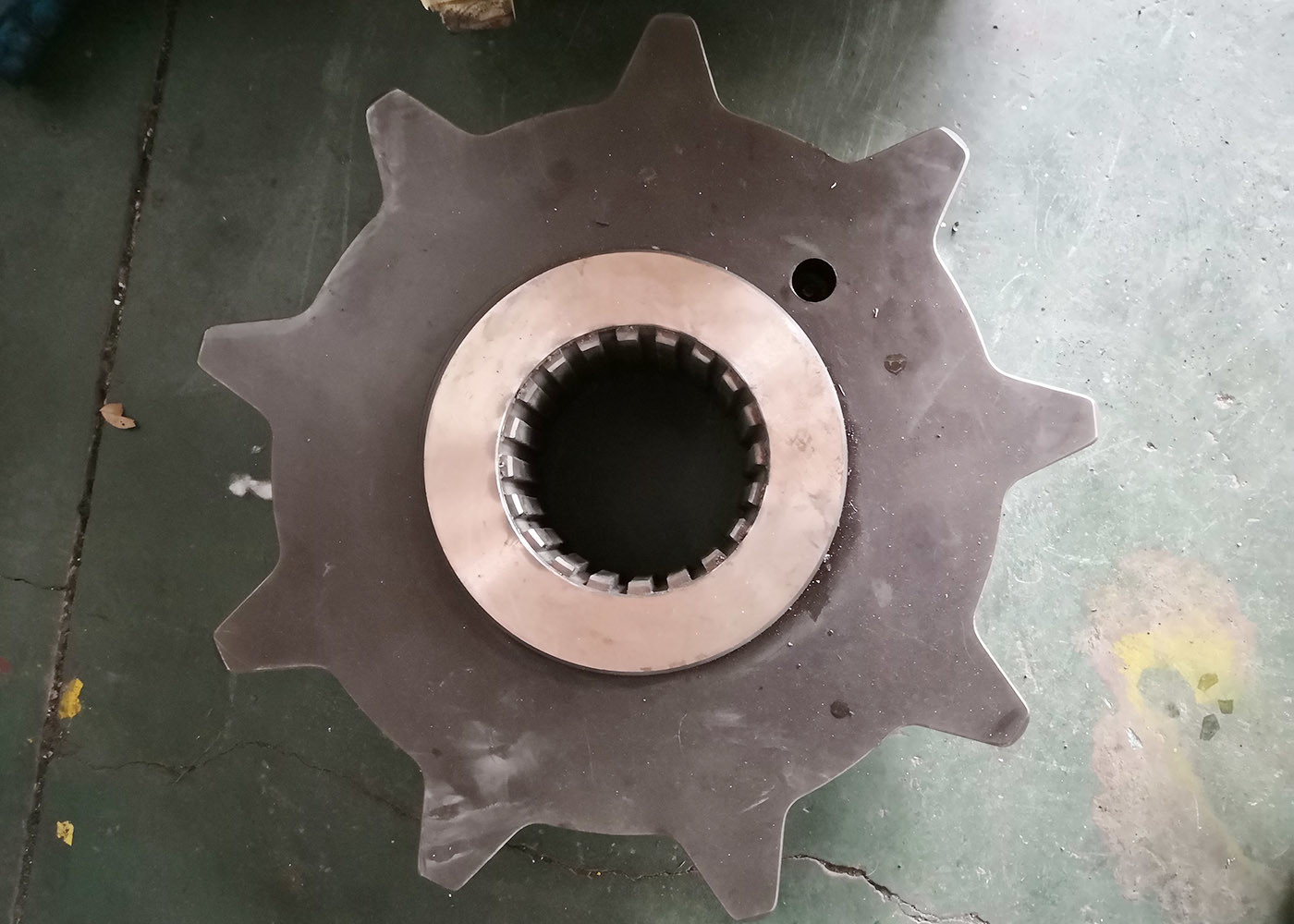

| Evidenziare: | dente per catena della stella della trasmissione 17CrNiMo6,Dente per catena della stella con le scanalature interne,Dente per catena della stella dei cambi |
||
1)Descrizione della linea parallela/della linea laterale retta
Gli spline paralleli hanno fianchi dentali dritti e paralleli e vari standard il numero di denti può variare
4 a 12. possono trasmettere coppia più elevata rispetto alle spline e serrature involute a causa della loro
spessore del dente da minore a diametro maggiore del profilo.
concentrazione nella radice dei fianchi.
| Prodotti | Strato stellare |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Spline interna |
| Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
| Grillare i denti | |
| Durezza | ≥ 51 HRC |
| Profondezza indurita | 1.4~1.8 mm |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 0° |
| Grado di precisione dei denti | Grado ISO 8 |
| Trattamento termico | Carburante |
| Peso | 89 kg |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
