| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SPG22081103 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $260/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | Dryas 50 |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 1500 pezzi/mese |
| Materiale: | 20Cr2Ni4 | DP: | 2.54 |
|---|---|---|---|
| Larghezza del fronte: | 65 | I denti numerano: | 24 |
| Tipo di profilo: | Denti diritti | Grado di qualità: | Grado ISO 6-7 |
| Evidenziare: | ingranaggi cilindrici d'acciaio 20Cr2Ni4,Modulo 24T degli ingranaggi cilindrici 10 di precisione,ingranaggi cilindrici d'acciaio di precisione 20Cr2Ni4 |
||

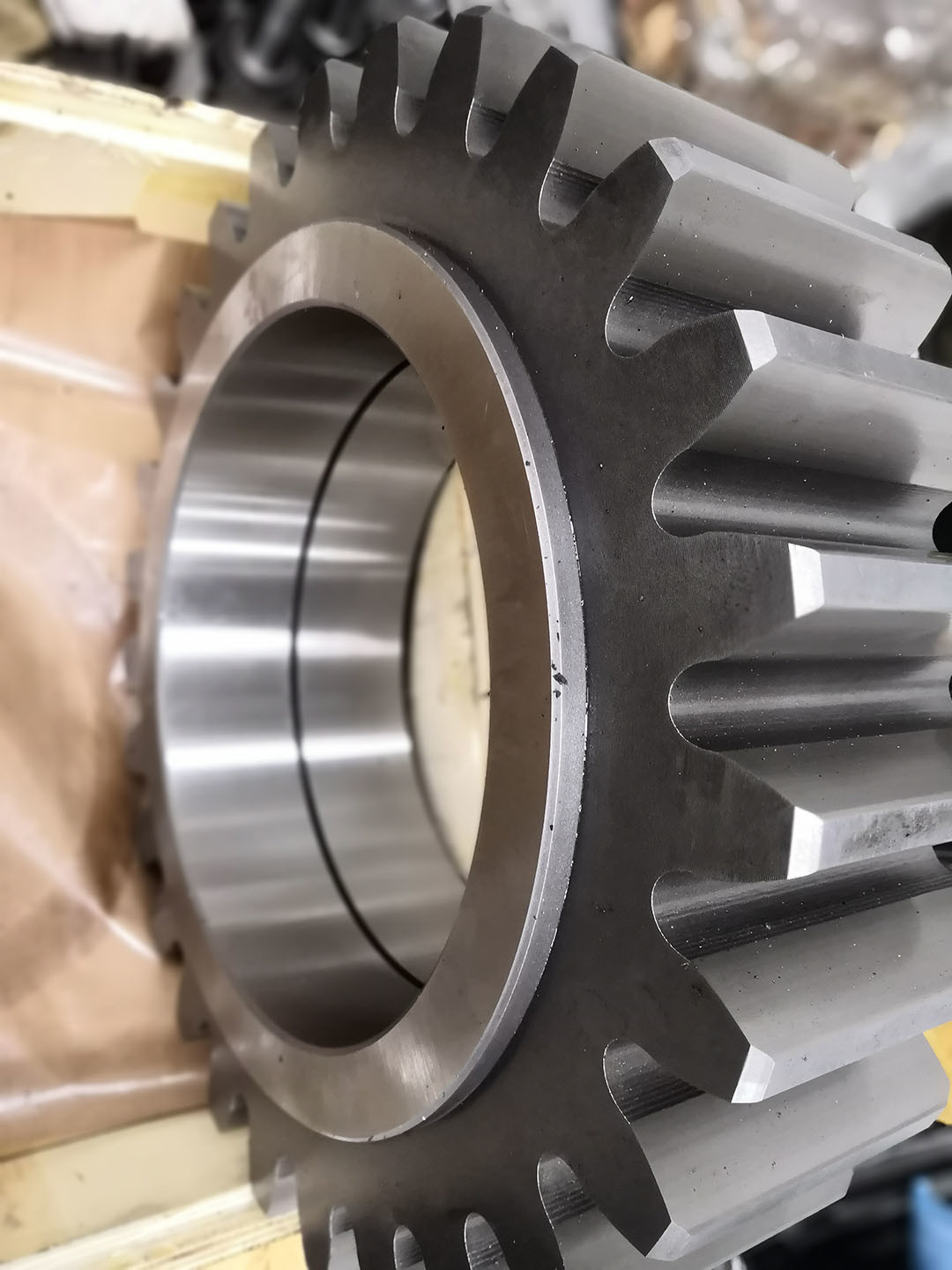

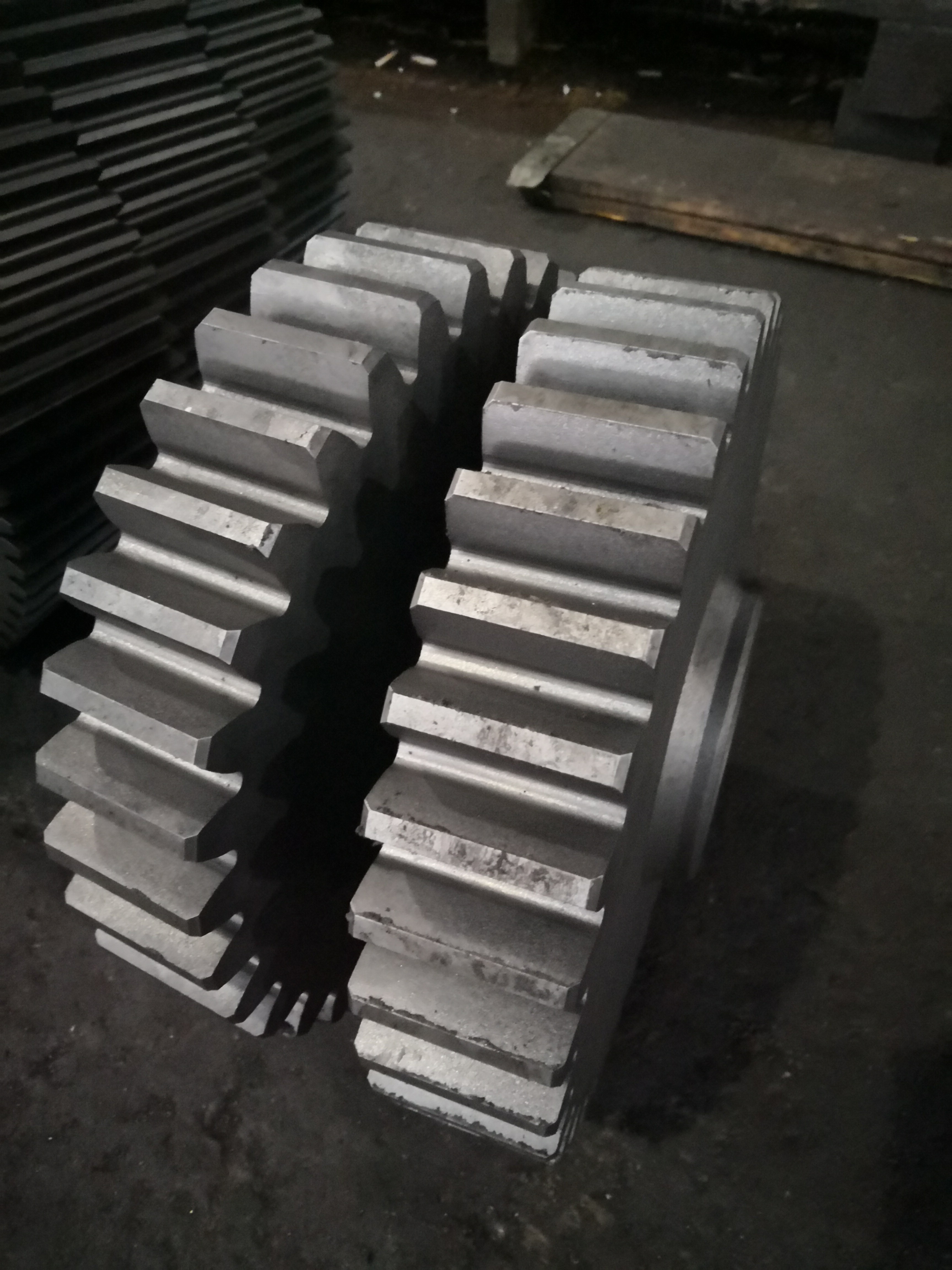

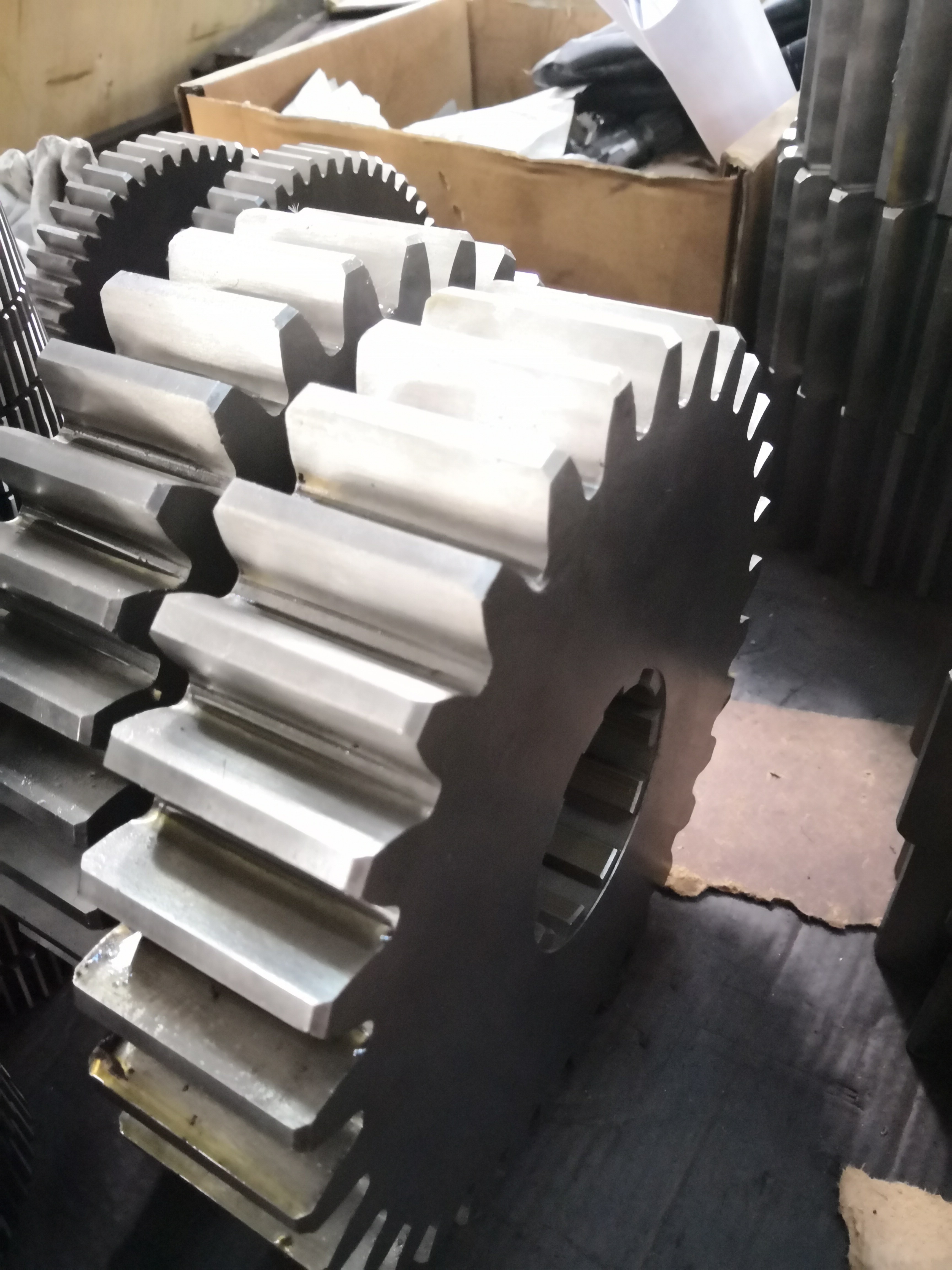

10 Modulo 24T Rottura di ingranaggi Ingranaggi planetari per riduttori di velocità di trasmissione
1) Tipi di ingranaggi
Esistono due tipi primari di ingranaggi a spinta: esterni e interni.
Gli ingranaggi esterni hanno denti tagliati sulla superficie esterna della bombola.
Due ingranaggi esterni si mescolano e ruotano in direzioni opposte.
Gli ingranaggi interni, al contrario, hanno denti tagliati sulla superficie interna del cilindro.
Ingranaggi esterni si trova all'interno dell'ingranaggio interno e gli ingranaggi ruotano nella stessa direzione.
Perché gli alberi sono posizionati più vicini, gli impianti di ingranaggi interni sono più compatti degli impianti di ingranaggi esterni.
Ingranaggi interni sono utilizzati principalmente per le trasmissioni di ingranaggi planetari.
| Prodotti | Imballaggio di spinta |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Fabbricazione di denti per ingranaggi | Sfruttare gli attrezzi |
| Grillare i denti | √ |
| Modulo (M) | 10 |
| Numero di denti (Z) | 24 |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 0° |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
