Tipo di profilo: | Ingranaggi a ratto | Materiale: | 45# |
---|---|---|---|
Diametro di punta: | 1380mm | Inner Hole Dia: | 400 mm |
Durezza: | 230-260 HB | Parti dell'Assemblea: | - Sì. |
Evidenziare: | Cambi del ODM dell'OEM,Ingranaggio del cricco di 16 denti del modulo 84,Ingranaggio del cricco del ODM dell'OEM |

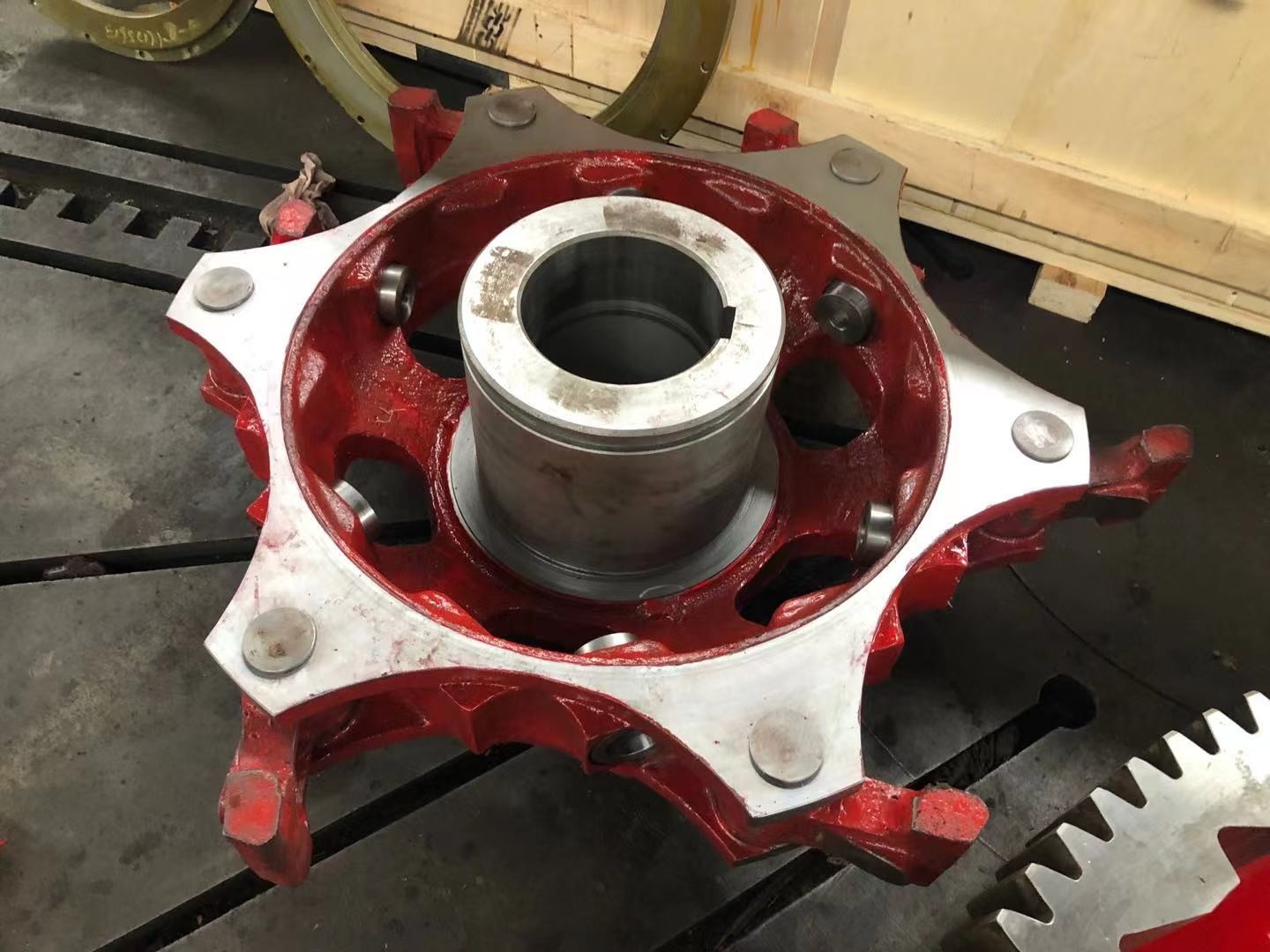

1) Descrizione dell'attrezzatura a cerniera
Gli ingranaggi a cerniera sono dispositivi meccanici che consentono un movimento lineare o rotativo continuo in una sola direzione
mentre impedisce il movimento nella direzione opposta.
2) Applicazioni degli ingranaggi a ratto
Macchine utensili, chiavi di presa.
Prodotti | Dispositivi di trasformazione/ruota di trasformazione |
Prodotto su misura | √ |
Materiale | Ingranaggi a ratto |
Produzione | Trasformazione degli ingranaggi |
Grincare i denti | √ |
Modulo (M) | 16 |
Numero di denti (Z) | 84T |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | 8° |
Grado di precisione | Grado ISO 8-9 |
Trattamento termico | Induzione di indurimento |
Durezza superficiale | 50-55 HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
