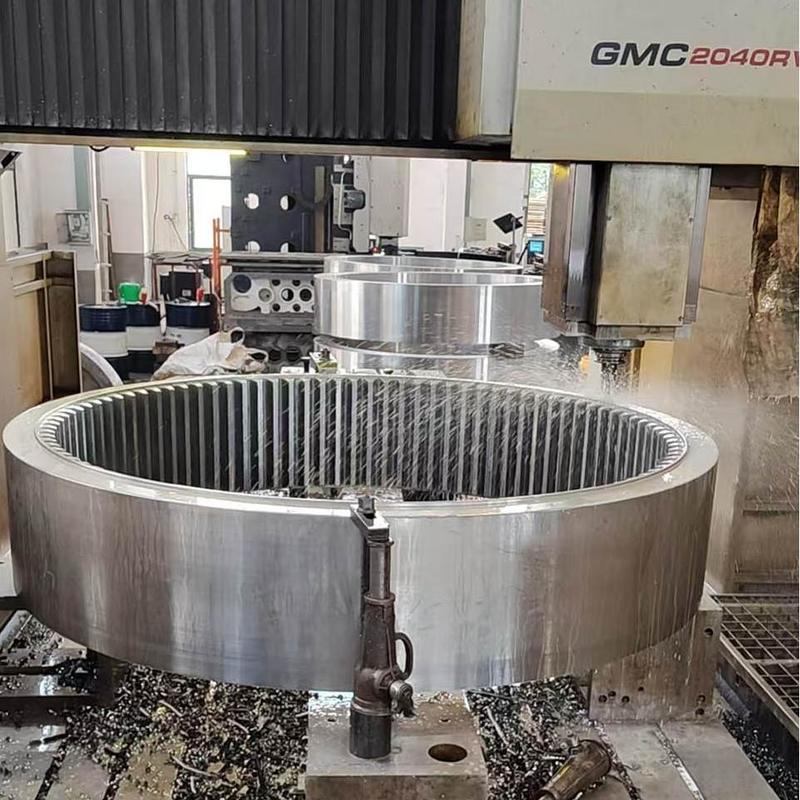

Parti di precisione personalizzate per la lavorazione degli ingranaggi interni per la trasmissione di potenza

1) Descrizione dell'ingranaggio interno a denti dritti

Gli ingranaggi interni a denti dritti sono ingranaggi specializzati progettati per ottenere specifiche conversioni di movimento e integrazione funzionale. Servono non solo come componenti di trasmissione, ma anche, in determinate applicazioni, come supporti strutturali o controllori di traiettoria del movimento.

2) Principio di funzionamento

Oltre alla trasmissione convenzionale del moto rotatorio, gli ingranaggi interni a denti dritti possono raggiungere rapporti di riduzione di velocità sostanziali all'interno di meccanismi specifici, come i treni epicicloidali con un piccolo numero di denti. Il loro principio di funzionamento si basa sulla differenza nel numero di denti tra l'ingranaggio planetario e l'ingranaggio interno ad anello, consentendo un significativo rapporto di riduzione attraverso una minima differenza di denti.

3) Caratteristiche dell'ingranaggio interno a denti dritti

• Integrazione funzionale: Spesso progettati per fungere contemporaneamente da alloggiamento per cuscinetti, involucro o parte di un tamburo, ottenendo l'unificazione funzionale.
• Progettazione della differenza di denti: Negli azionamenti armonici e negli azionamenti cicloidali, il profilo dell'ingranaggio interno potrebbe non essere una curva a evolvente, ma una forma di dente specializzata.
• Metodi di montaggio variabili: Gli ingranaggi interni possono essere fissi (come gli ingranaggi ad anello stazionari nei meccanismi planetari) o mobili.

4) Vantaggi dell'ingranaggio interno a denti dritti

• Capace di raggiungere rapporti di trasmissione eccezionalmente elevati: Negli ingranaggi sottosquadrati, un singolo stadio può raggiungere rapporti di riduzione superiori a cento, con conseguente struttura estremamente compatta.
• Elevata integrazione funzionale: Riduce il numero di componenti, semplificando la struttura complessiva.
• Configurazioni di movimento versatili: Fissando l'ingranaggio interno o esterno, è possibile derivare un'ampia varietà di configurazioni di uscita del movimento distinte.

5) Applicazione

Impiegato principalmente per ottenere funzioni di movimento specializzate e rapporti di trasmissione eccezionalmente elevati:

• Riduttore a ruota a perni cicloidale: L'ingranaggio interno funge da ‘ruota a perni’, ingranandosi con la ruota cicloidale per fornire elevati rapporti di riduzione ed eccezionale rigidità.
• Riduttori armonici: L'ingranamento dell'ingranaggio flessibile con l'ingranaggio rigido (ingranaggio interno) è fondamentale per ottenere un movimento di precisione.
• Meccanismi di indicizzazione per macchine utensili specializzate: Servono come componenti principali di trasmissione e supporto per grandi tavole rotanti.
• Misuratori di portata: Utilizzati in apparecchiature di misurazione specializzate come i misuratori di portata a ingranaggi ovali.
