Luogo di origine: | La Cina |
---|---|
Marca: | YIZGEAR |
Numero di modello: | IG220802701 |
Quantità di ordine minimo: | 1 pezzo |
Prezzo: | $200.0/Piece |
Imballaggi particolari: | Cassa del compensato |
Tempi di consegna: | 55 giorni |
Termini di pagamento: | L/C, D/P, T/T, Western Union |
Capacità di alimentazione: | 500 pezzi/mese |
Materiale: | 42CrMo | Con: | 30 mm |
---|---|---|---|
Trattamento termico: | Estinzione & temperare | Grado di qualità: | Grado di iso 8-9 |
Profil: | Anello interno degli ingranaggi | Modulo: | 2 |
Evidenziare: | ingranaggio cilindrico esterno interno 42CrMo,ingranaggio esterno interno 42CrMo,Denti esterni dell'ingranaggio cilindrico 22 |

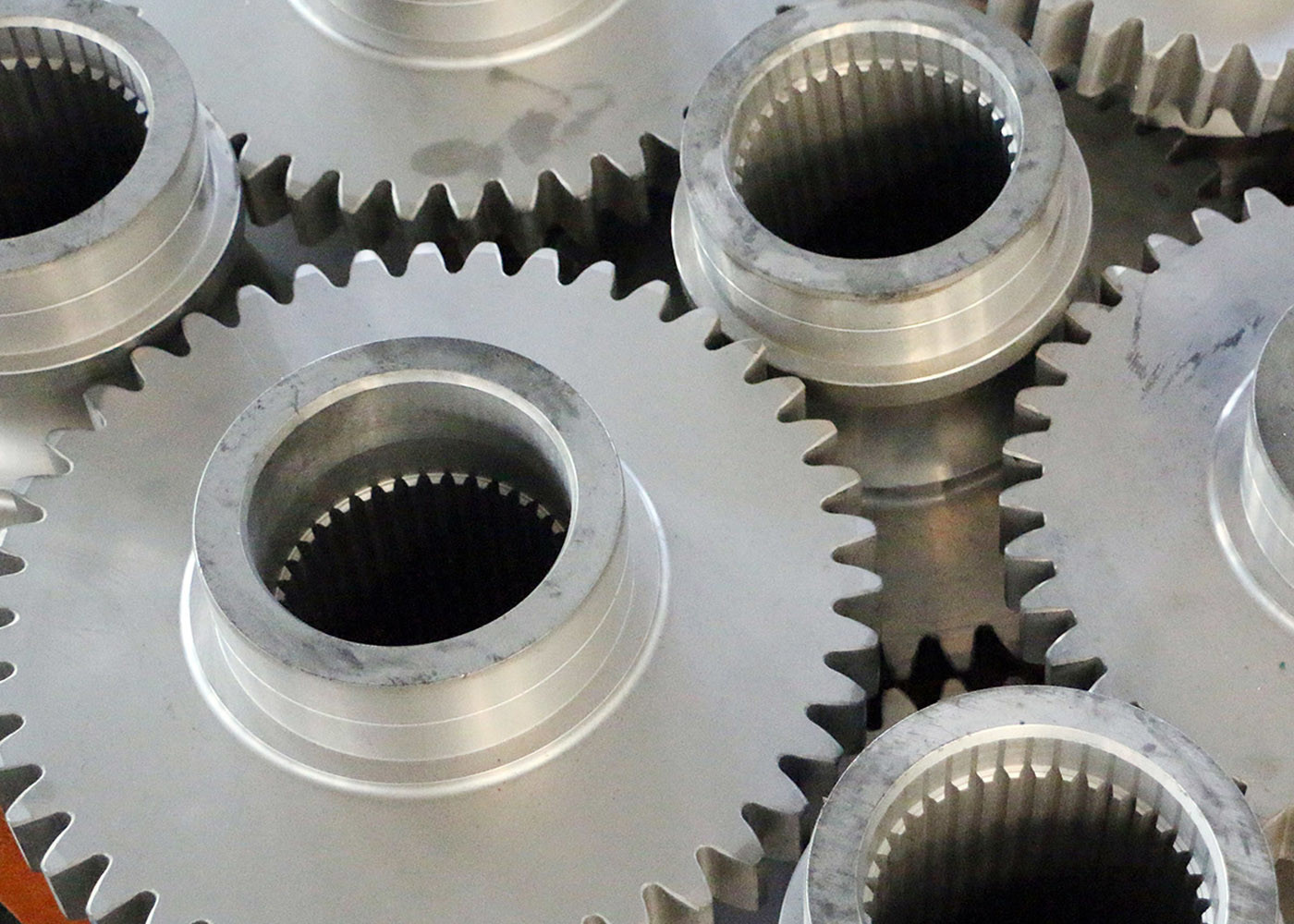

Ingranaggi di trasmissione Ingranaggi di spinta esterni con ingranaggi di spinta interni
1) Tipi di ingranaggi di trasmissione
Ingranaggio anulare, corona dentata interna.
Gioco di ingranaggi elicoidali, ingranaggi conici
2) Descripción del engranaje interno
L'ingranaggio interno è un ingranaggio con denti diretti verso l'interno.
A volte si chiama semplicemente corona dentata.
3) Applicación de Engranajes de Transmisión (Applicazione degli ingranaggi di trasmissione)
Gli ingranaggi sono utilizzati in vari tipi di macchinari come componenti di trasmissione.
Gli ingranaggi sono ampiamente utilizzati per il sistema meccanico.
Cassa di cambio, riduttori di ingranaggi, utensili elettrici, pompe.
Prodotti | Attrezzatura interna |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
Grillare i denti | Se necessario |
Modulo (M) | 4 |
Numero di denti (Z) | 22 |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | Costumi |
Grado di precisione dei denti | Grado ISO 8-9 |
Trattamento termico | Distensione e temperatura/ indurimento per induzione |
Durezza | 230-260 HB |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
