| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | IG22083102 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $80.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 500 pezzi/mese |
| Materiale: | Acciaio da foratura | Trattamento termico: | Estinzione & temperare |
|---|---|---|---|
| Durezza: | 230-260 HB | Grado di qualità: | Grado di iso 8-9 |
| Profili degli ingranaggi: | Cambio interno | Larghezza del dente: | 50 mm |
| Evidenziare: | Ingranaggio cilindrico interno di larghezza 50mm del dente,Ingranaggio cilindrico interno per l'ingranaggio planetario,ingranaggio interno del dente di larghezza di 50mm |
||

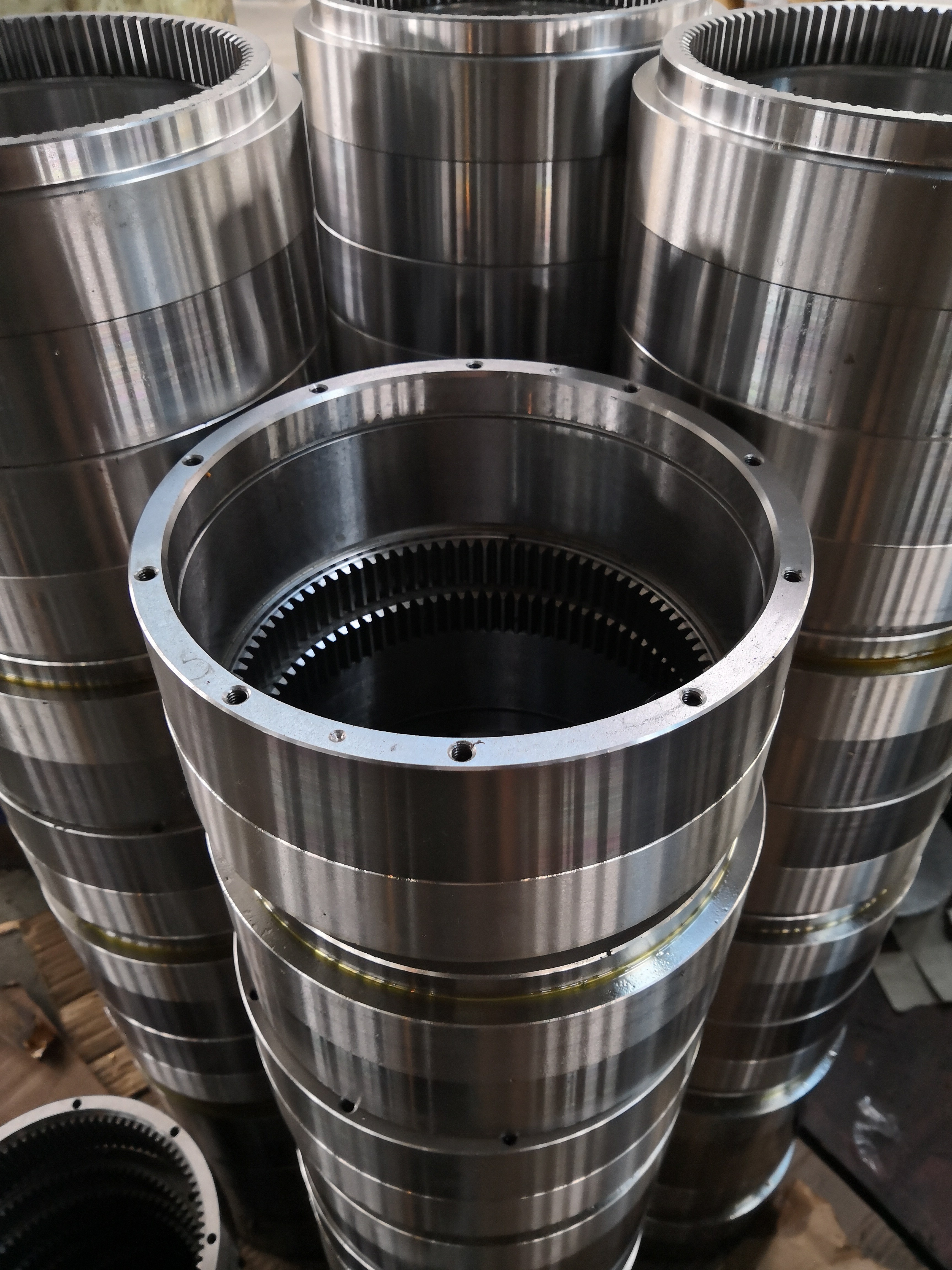

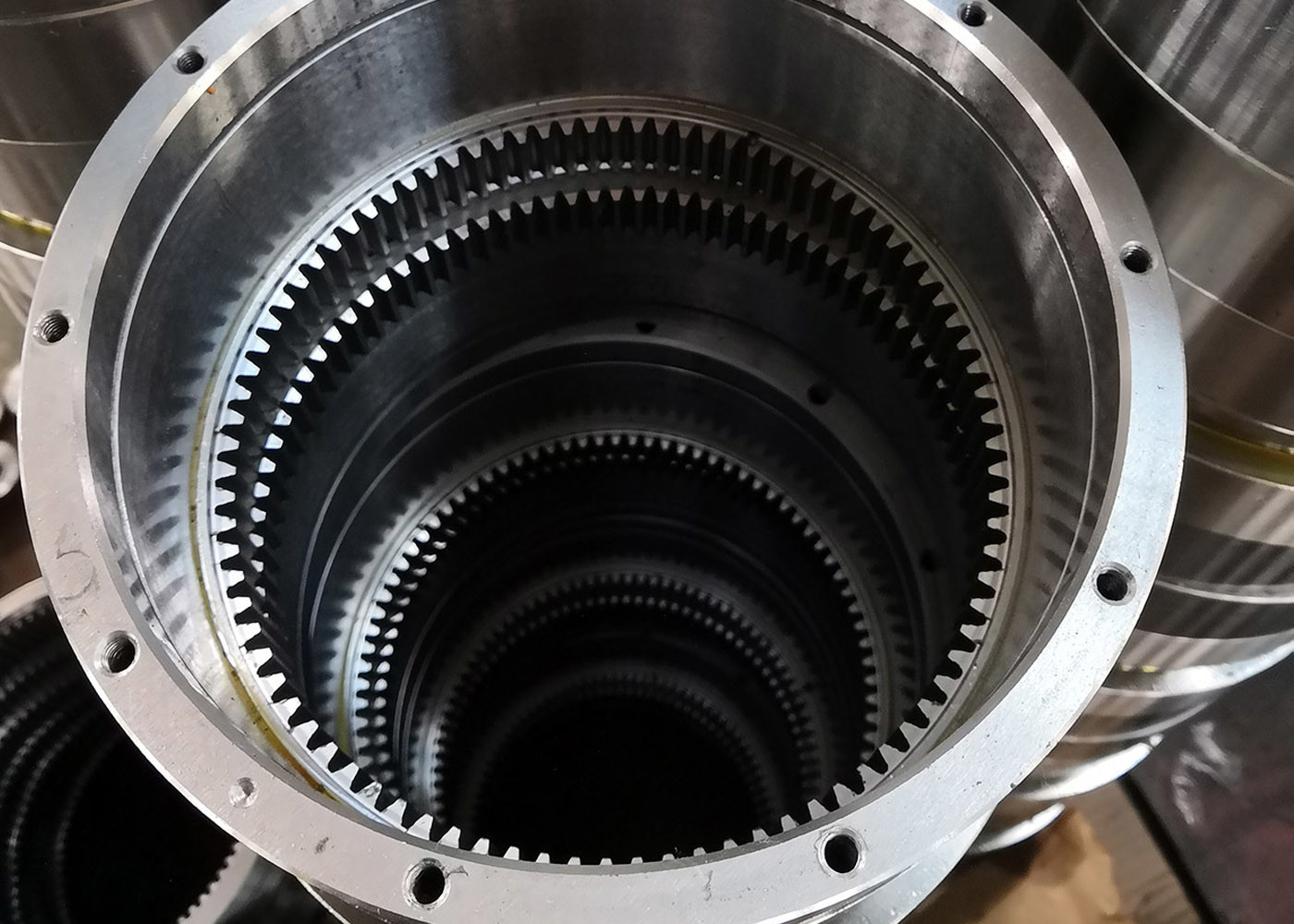

Ingranaggi di trasmissione anello dentato interno- Ingranaggio di spinta interno per ingranaggi planetari
1) Descrizione dell'ingranaggio interno
con una lunghezza di 20 mm o più, ma non superiore a 20 mm,
l'ingranaggio di abbinamento è posizionato sulla superficie interna dell'ingranaggio ad anello interno e con questo metodo viene aumentata l'area della superficie di contatto dei denti.
Questo fatto aumenta la durata di vita degli ingranaggi riducendo i carichi degli ingranaggi, questo tipo di ingranaggi sono utilizzati in ingranaggi planetari che sono fatti per un'elevata razione.
| Prodotti | Attrezzatura interna |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
| Grillare i denti | * Se necessario |
| Modulo (M) | 0.5-25 |
| Numero di denti (Z) | Costumi |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 0 |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Acciaio e temperatura |
| Durezza | 230-260 HB |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
