| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Quantità di ordine minimo: | 2 serie |
| Prezzo: | 300＄ |
| Imballaggi particolari: | Casse di compensato |
| Tempi di consegna: | 60 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 500 insiemi/mese |
| produzione: | Formazione degli ingranaggi | Modulo: | 1.5 |
|---|---|---|---|
| Profili degli ingranaggi: | Cambio interno | Angolo di pressione: | 20 gradi |
| Grado di precisione: | Grado di iso 8-9 | Trattamento termico: | Di legno |
| Evidenziare: | Spazio risparmiato di spinta interna,Precisione degli ingranaggi di spinta interni,Ingranaggi a spinta interna personalizzati |
||

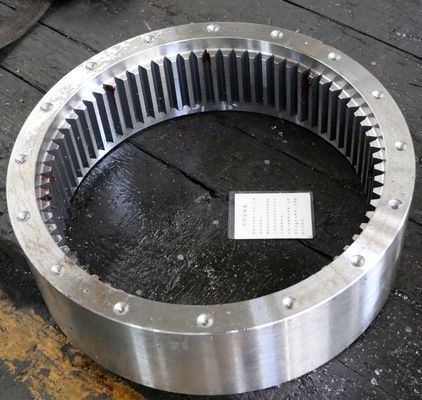

1)Descrizione degli attrezzi interni
Gli ingranaggi a spinta interna si riferiscono agli ingranaggi i cui denti sono distribuiti sulla superficie interna di un cilindro o di un cono (cioè ingranaggi interni),
con un profilo dentato retto (parallelamente all'asse), e sono solitamente utilizzati per la trasmissione con ingranaggi esterni.
2) Caratteristiche dell'attrezzatura interna
a) La scanalatura dei denti è sul lato interno e la punta del dente punta verso il centro.
b) La progettazione rettilinea rende relativamente semplice la lavorazione ed è adatta alla produzione standardizzata.
3)Vantaggi degli attrezzi interni
a) Struttura compatta: la rete interna consente di risparmiare spazio ed è adatta per applicazioni che richiedono trasmissioni di piccole dimensioni.
b) Alta efficienza di trasmissione: la perdita di attrito nel reticolato reticolato è piccola e l'efficienza può raggiungere oltre il 95%.
| Prodotti | Attrezzatura interna |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
| Grillare i denti | Se necessario |
| Modulo (M) | 0.5-25 |
| Numero di denti (Z) | Costumi |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 0 |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Acciaio e temperatura |
| Durezza | 230-260 HB |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
