| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SS23032604 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $150.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| Tipo di profilo: | Scanalatura a spirale | Tipo 2: | Pignone solare |
|---|---|---|---|
| Modulo della scanalatura: | 6 | I denti della scanalatura numerano: | 18 |
| Modulo del pignone solare: | 7 | I denti di pignone solare numerano: | 22 |
| Evidenziare: | Asse di ingranaggio della scanalatura della trasmissione,Asse di ingranaggio della scanalatura di 55 HRC,Asse di ingranaggio della scanalatura del grado di iso 7 |
||

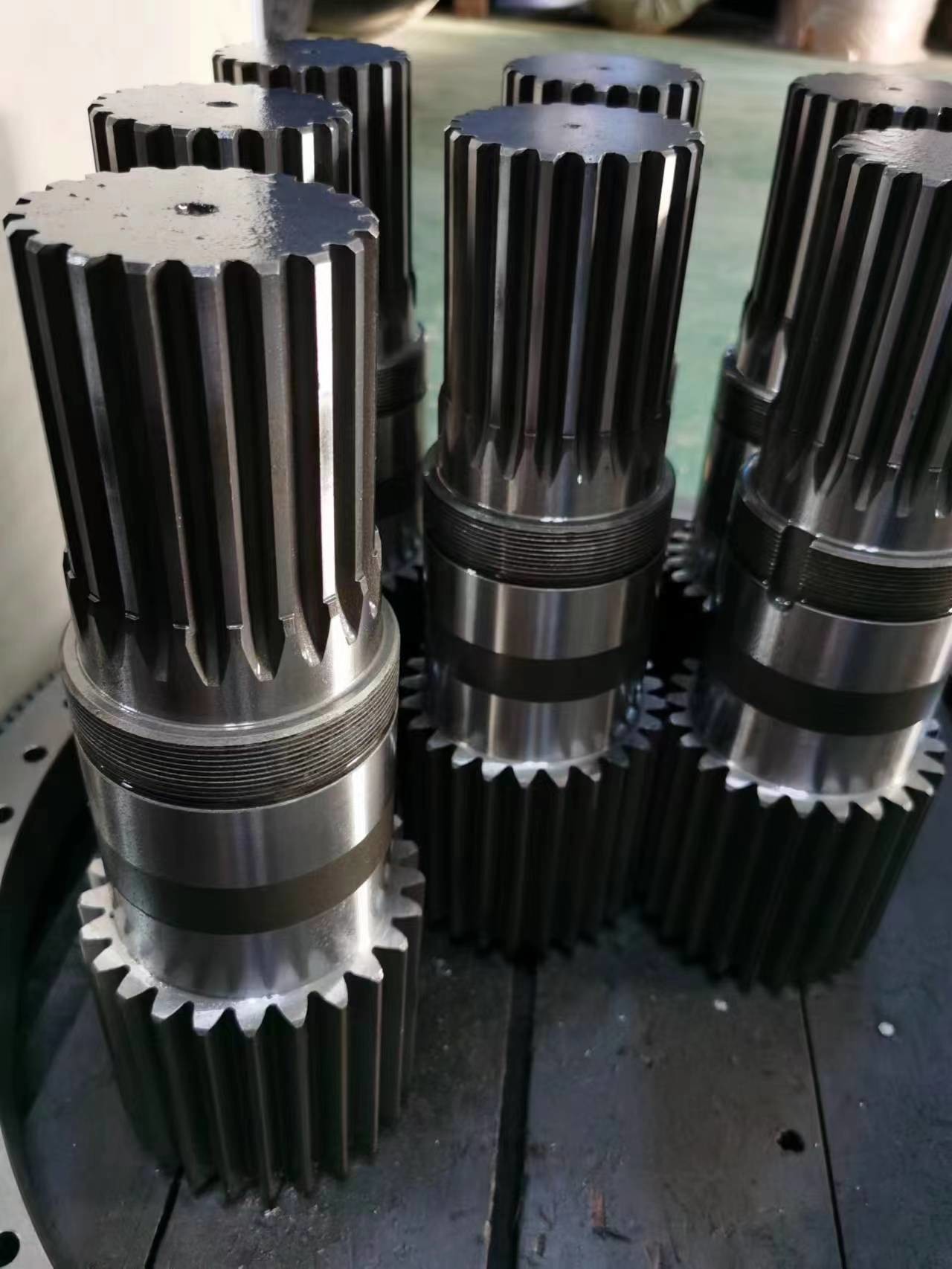

Ingranaggi di trasmissione, albero di spina e ingranaggi solare per il sistema di ingranaggi planetari
Involvere la spina e l' albero dell' attrezzatura solare
Modulo di spina di inclusione: 6
Modulo dello spinto: 7
Roverezza dei denti di ingranaggio Ra1.6
Materiale: 17CrNiMo6
Durezza: 58-62 HRC
Grado di qualità degli attrezzi: ISO 6-7
Splina di macinatura
| Prodotti | Involvere l' albero di spina |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Spline |
| Fabbricazione di denti per ingranaggi | Fresatura a spina/Fresatura a spina |
| Grillare i denti | √ |
| Modulo (M) | Costumi |
| Numero di denti (Z) | Costumi |
| Costumi | 30° |
| Angolo di elica (β) | 0° |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Induzione di indurimento |
| Durezza superficiale | 50-55 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
