| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SS22090302 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $300.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| Larghezza della spina: | 16 | Profondezza indurita: | 1.1~1.5 mm |
|---|---|---|---|
| Tipo: | Slinea parallela | Processo di produzione: | Macinazione della scanalatura |
| Durezza: | 58-62 HRC | Major Diameter: | 112 |
| Evidenziare: | Asse di ingranaggio parallela rettangolare della scanalatura,Asse stridente della scanalatura della trasmissione della scanalatura,Parti della trasmissione dell'asse di ingranaggio della scanalatura |
||

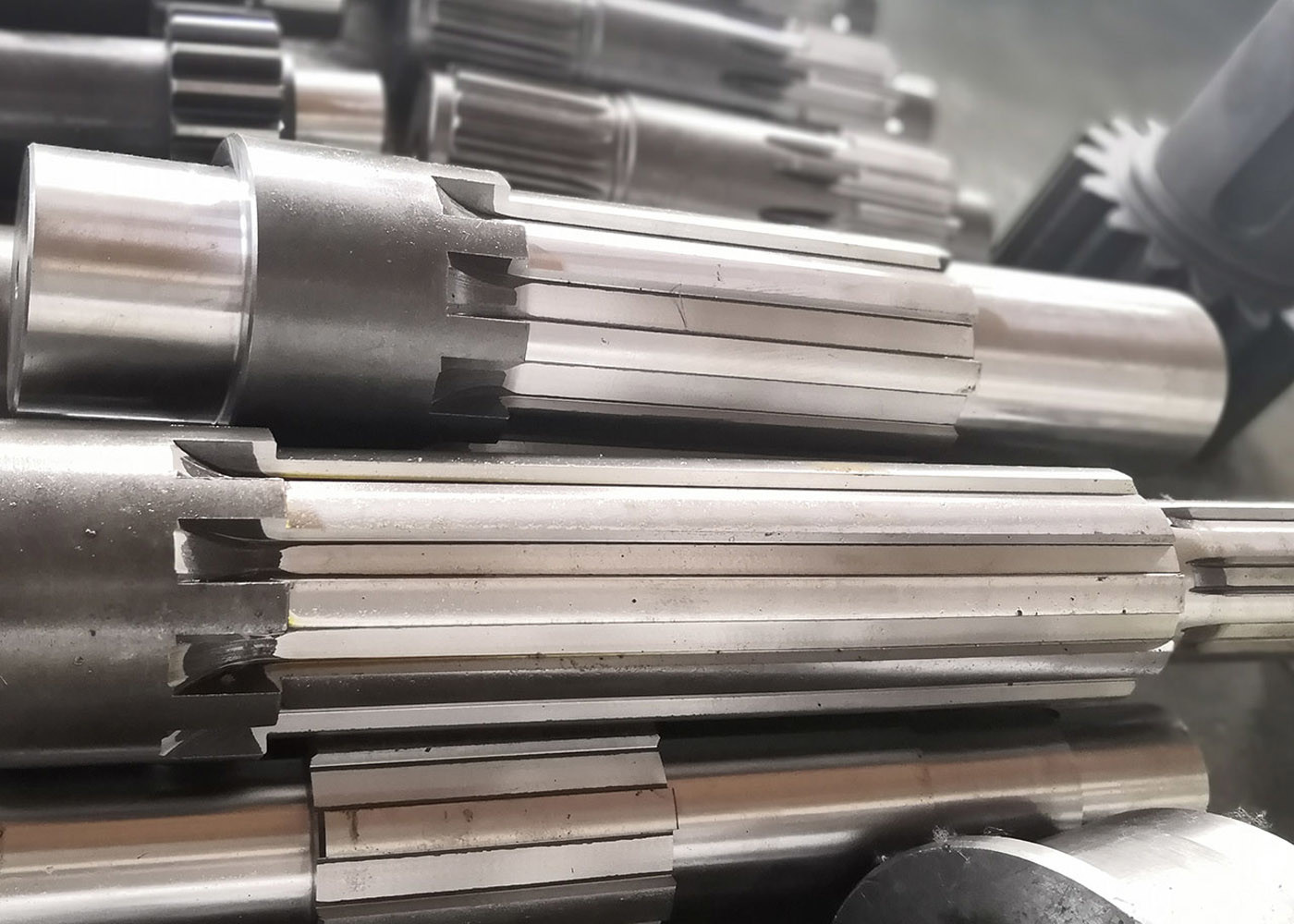

Parti di trasmissione Rettifica scanalature alberi scanalati paralleli rettangolari
1) Metodo di fabbricazione dell'albero scanalato
La scanalatura è il processo di lavorazione di scanalature interne o esterne su alberi, ingranaggi e
altri componenti di trasmissione meccanica di potenza,
che si innestano con scanalature in un pezzo di accoppiamento consentendo la trasmissione della potenza da uno all'altro.
Le scanalature sono generalmente prodotte tramite l'uso di hobbing o taglio a forma per denti scanalati esterni e
tramite sagomatura o brocciatura per denti scanalati interni.
YIZHI MACHINERY produce scanalature di precisione sia interne che esterne.
Abbiamo uno staff dedicato che produce e ispeziona i tuoi progetti di scanalature.
| Prodotti | Alberi scanalati rettangolari |
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Scanalatura |
| Fabbricazione di denti di ingranaggi | Fresatura scanalature |
| Rettifica denti di ingranaggi | √ |
| Modulo (M) | Personalizzato |
| Numero di denti (Z) | Personalizzato |
| Angolo di pressione (α) | 30° |
| Angolo dell'elica (β) | Personalizzato |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
