| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SS220080701 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $50.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| materiale: | 20CrMnTi | Processo di produzione: | Macinazione della scanalatura |
|---|---|---|---|
| Durezza: | 58-62 HRC | Larghezza della spina: | 10 |
| Diametro di punta: | 85 | Diametro interno: | 78 |
| Evidenziare: | L'asse di ingranaggio della scanalatura 20CrMnTi di acciaio legato,Asse di ingranaggio rettangolare della scanalatura,L'albero motore dell'ingranaggio 20CrMnTi di acciaio legato |
||

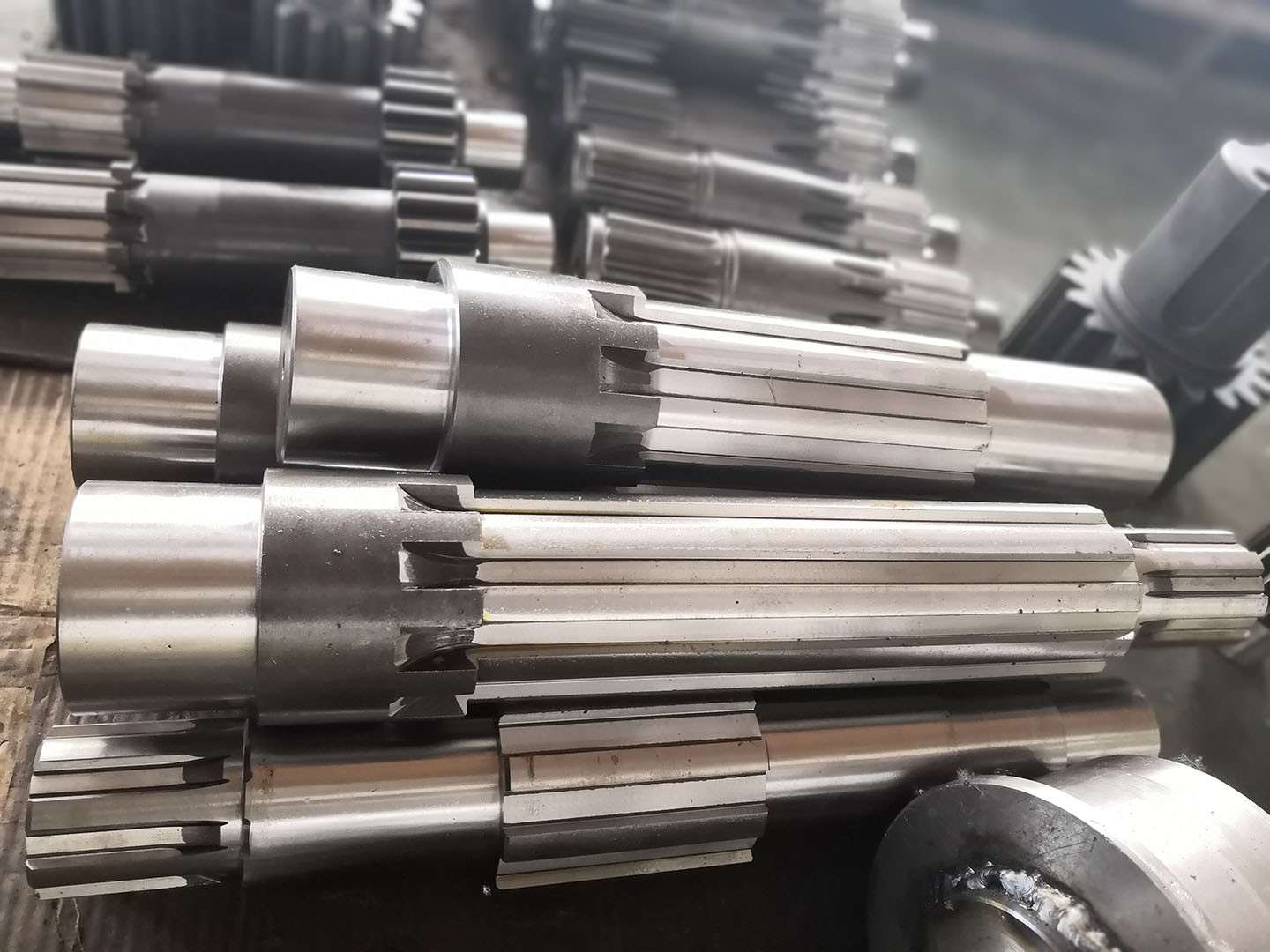

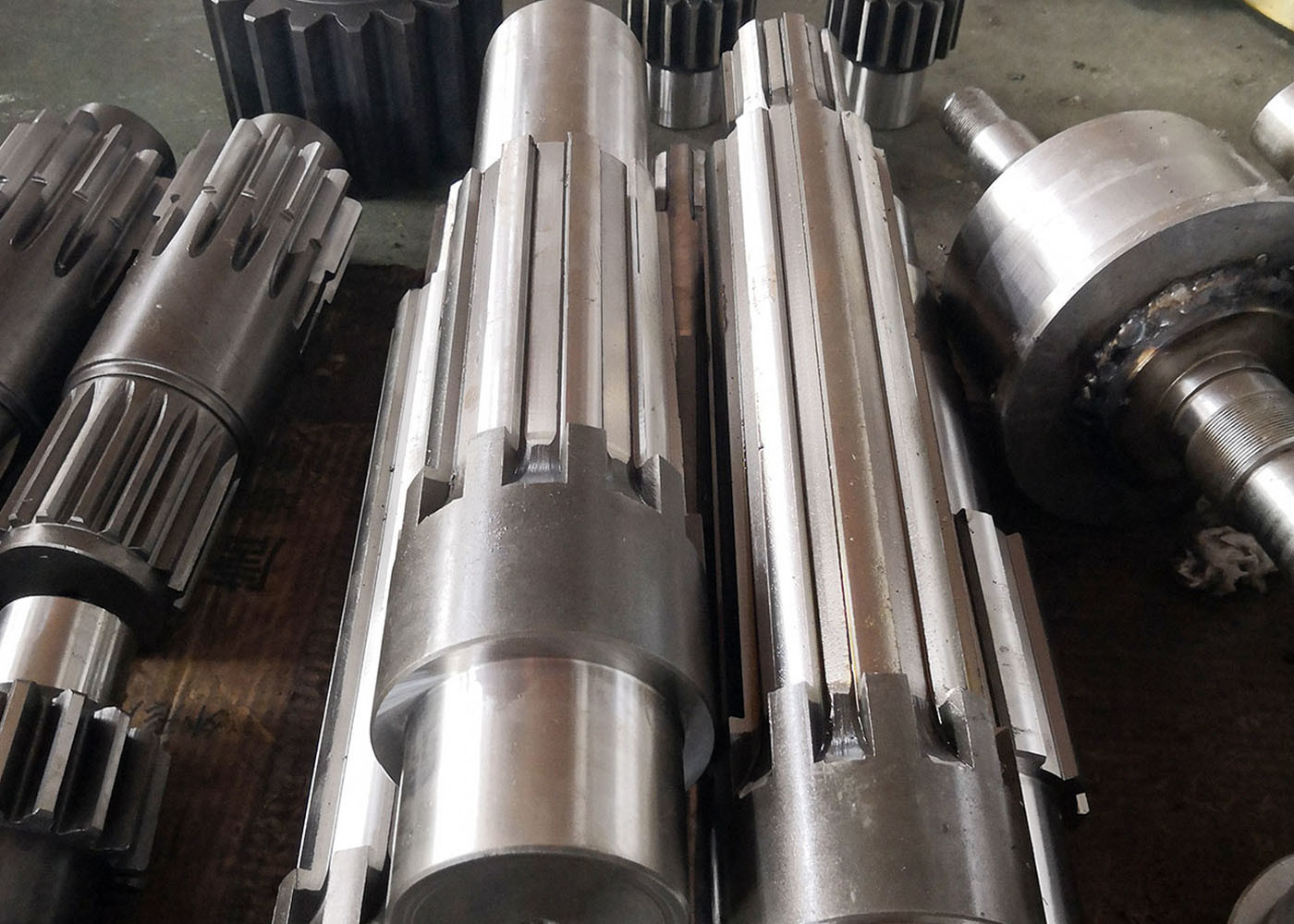

Albero scanalato parallelo per rettifica scanalature in acciaio legato personalizzato 20CrMnTi
1) Lavorazione di produzione dell'albero scanalato
Esistono due tipi complementari di scanalature, interne ed esterne. Le scanalature esterne possono essere brocciate, sagomate
(ad esempio su una macchina per la formatura di ingranaggi), fresate, dentate, rullate, rettificate o estruse.
2) Tipi di scanalature
a) Scanalatura a evolvente
b) Scanalatura a lati paralleli o a lati diritti
c) Dentellatura.
3) Applicazioni dell'albero scanalato
a) Gli alberi di trasmissione sui veicoli e le prese di forza utilizzano le scanalature per trasmettere la coppia e la rotazione e consentire variazioni di lunghezza
b)Le scanalature sono utilizzate in diversi punti delle biciclette.
c) I motori degli aerei possono avere una scanalatura su cui si monta l'elica.
| Prodotti | Alberi scanalati rettangolari |
| Fatto su misura | √ |
| Tipo di profilo del dente | Scanalatura |
| Produzione di denti di ingranaggi | Fresatura scanalature/Rettifica scanalature |
| Rettifica denti di ingranaggi | √ |
| Modulo (M) | Personalizzato |
| Numero di denti (Z) | Personalizzato |
| Angolo di pressione (α) | 30° |
| Angolo dell'elica (β) | Personalizzato |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
