| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SS220082303 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $50.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| materiale: | 20X2H4 | Processo di produzione: | Macinazione della scanalatura |
|---|---|---|---|
| Durezza: | 58-62 HRC | Larghezza della spina: | 10 |
| Diametro di punta: | 150 | Diametro interno: | 127 |
| Evidenziare: | Asse d'acciaio della scanalatura 20X2H4,Albero motore parallelo della scanalatura dell'acciaio legato,Macinazione della scanalatura dell'albero motore della scanalatura |
||

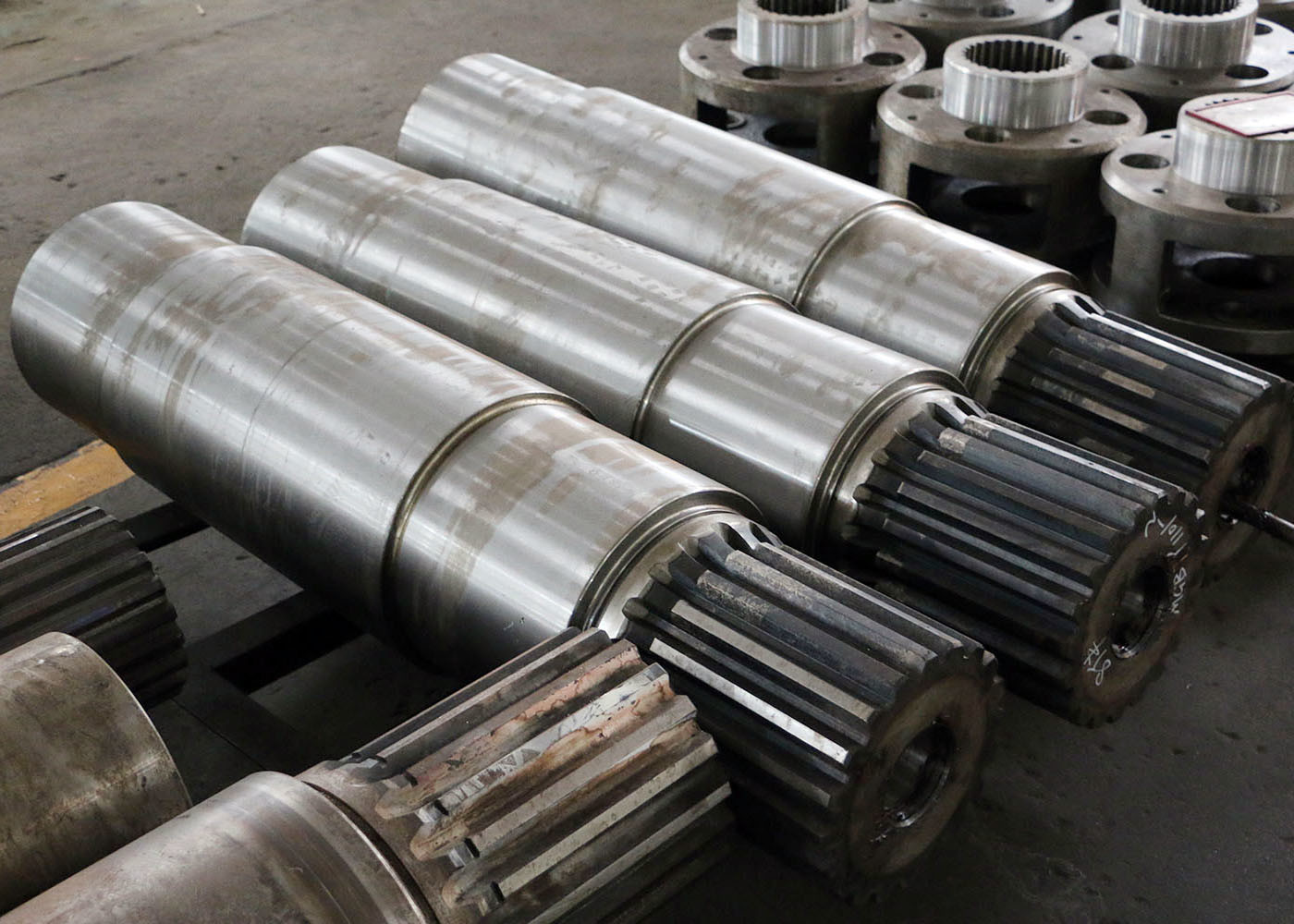

Albero scanalato parallelo per rettifica scanalature in acciaio legato personalizzato 20X2H4
1) Tipi di alberi scanalati
a) Albero scanalato a chiavetta parallela
b) Albero scanalato a evolvente
2) Fabbricazione dell'albero scanalato
a) Lavorazione CNC
b) Brocciatura scanalature
c) Rettifica scanalature
3) Materiale dell'albero scanalato
a) Acciaio legato
b) Acciaio al carbonio
c) Lega di alluminio
d) Acciaio inossidabile
| Prodotti | Alberi scanalati rettangolari |
| Fatto su misura | √ |
| Tipo di profilo del dente | Scanalatura |
| Fabbricazione denti ingranaggio | Fresatura scanalature/Rettifica scanalature |
| Rettifica denti ingranaggio | √ |
| Modulo (M) | Personalizzato |
| Numero di denti (Z) | Personalizzato |
| Angolo di pressione (α) | 30° |
| Angolo dell'elica (β) | Personalizzato |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
