| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | IG23032601 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $200.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 500 pezzi/mese |
| Materiale: | 1045 | Trattamento termico: | Estinzione & temperare |
|---|---|---|---|
| Metodo di produzione: | Lavorare/modellatura dell'ingranaggio | Grado di qualità: | Grado di iso 8-9 |
| Tipo di profilo: | Cambio interno | Descrizione: | Copertura terminale |
| Evidenziare: | Ingranaggio cilindrico interno della trasmissione,Ingranaggio cilindrico interno della copertura di estremità,Ingranaggio cilindrico interno 1045 |
||

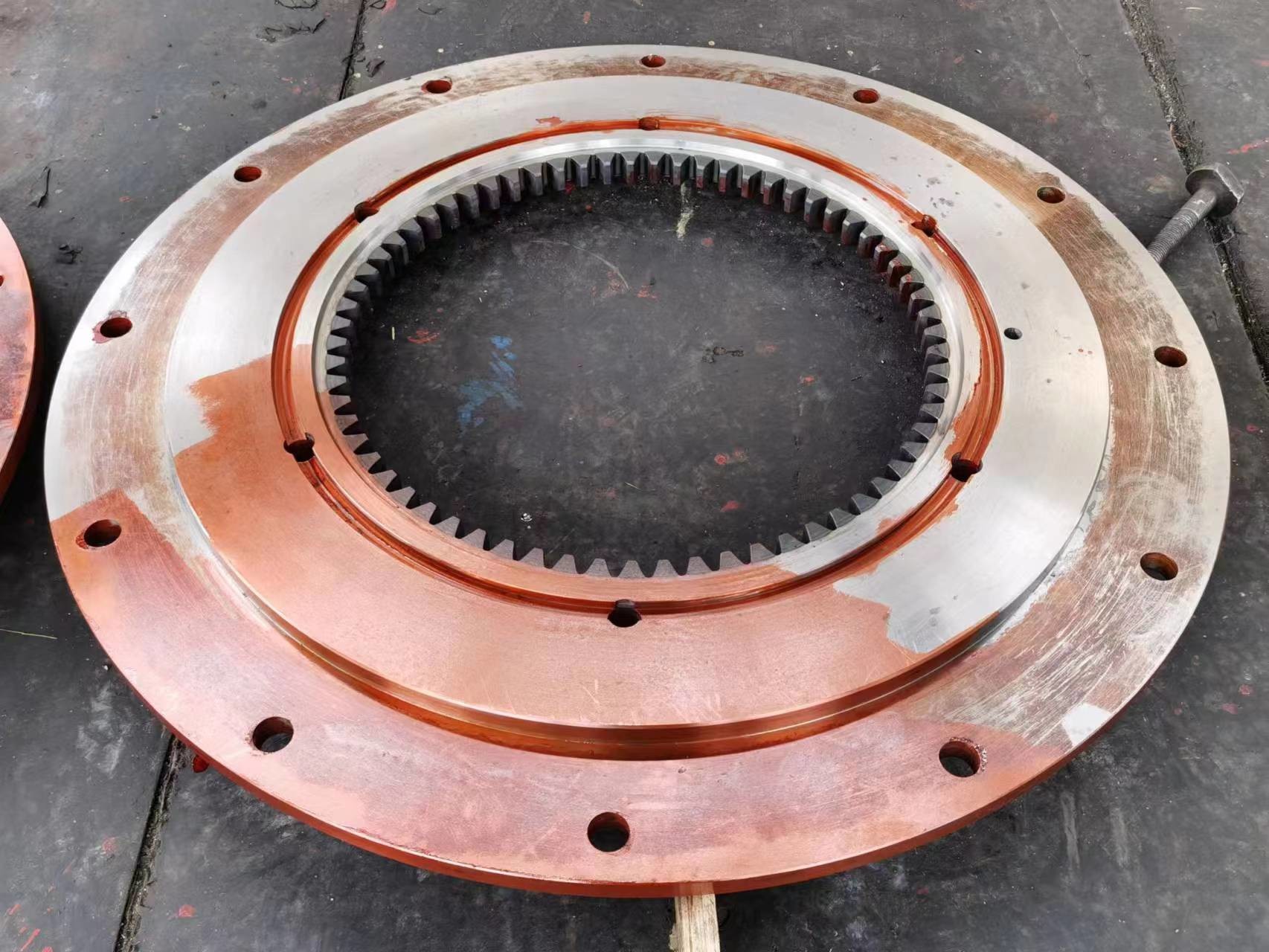

Coperchio della trasmissione su misura con trasmissione a spinta interna
Diametro esterno: 1050 mm
Modulo interno degli ingranaggi: 8
Numero di denti interni: 76
Larghezza del fianco: 50 mm
Perforazioni: 12 pezzi
1) Descrizione dell'attrezzatura interna
Ingranaggi interni o anellari con denti sulla superficie interna del cerchio.
Gli ingranaggi interni devono essere mescolati con quelli esterni.
Gli ingranaggi interni consentono una progettazione compatta della macchina.
| Prodotti | Attrezzatura interna |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
| Grillare i denti | Se necessario |
| Modulo (M) | Costumi |
| Numero di denti (Z) | Costumi |
| Angolo di pressione (α) | Costumi |
| Angolo di elica (β) | Costumi |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Distensione e temperatura/ indurimento per induzione |
| Durezza | 230-260 HB |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
