| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SS23032503 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $50.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| Tipo della scanalatura: | Scanalatura a spirale | lunghezza: | 2220mm |
|---|---|---|---|
| Durezza: | 50-55 HRC | modulo: | 10 |
| Denti della scanalatura no: | 28 | Trattamento termico: | Induzione di indurimento |
| Evidenziare: | Asse a spirale principale della scanalatura,Asse di ingranaggio della scanalatura 2220mm,Asse di ingranaggio della scanalatura 50HRC |
||

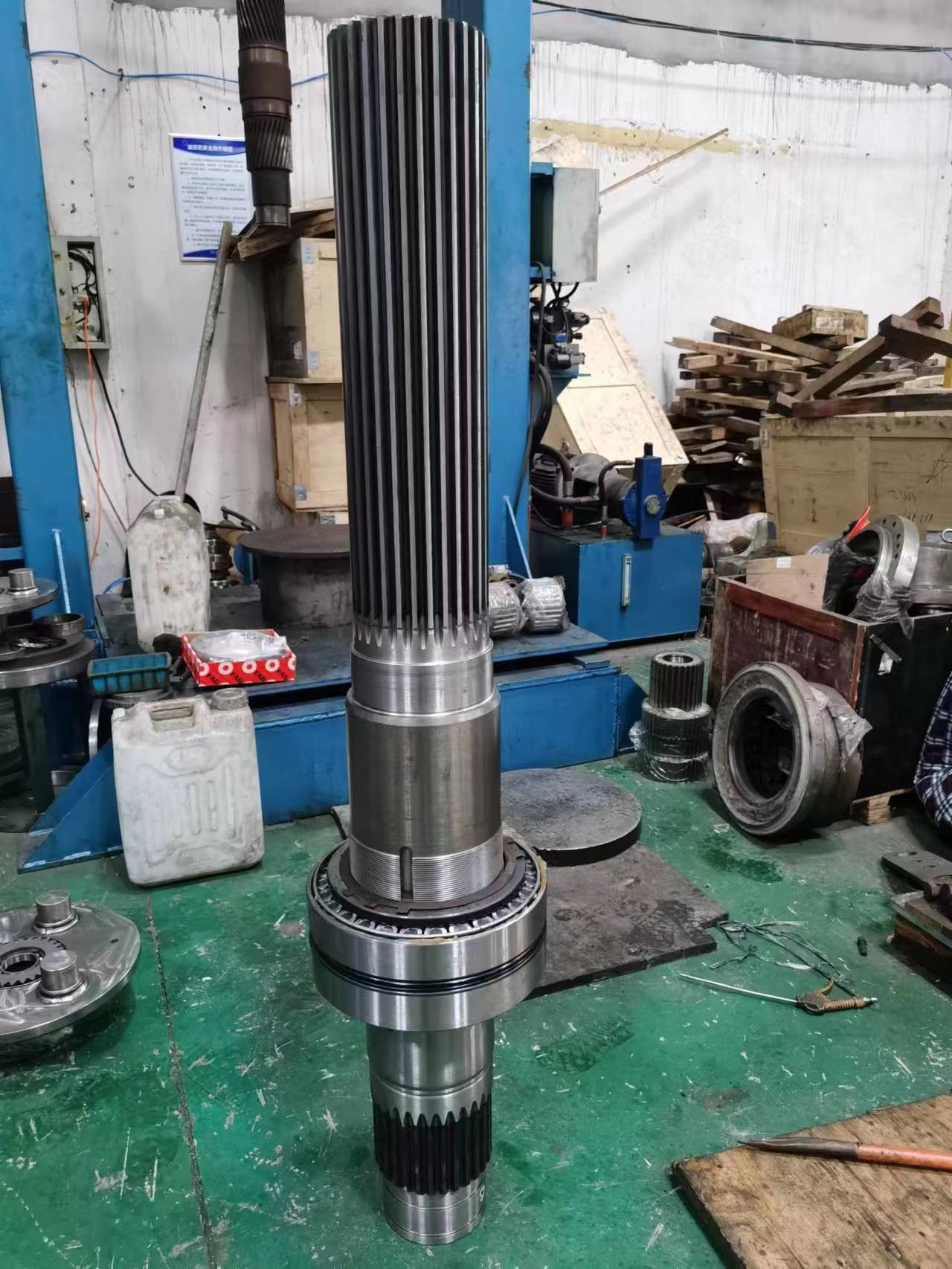

Parti di trasmissione - Albero scanalato principale a evolvente della macchina intestatrice per carbone
Standard DIN_5480
Accoppiamento laterale a radice piatta
Scanalatura esterna
Modulo: 10
Numero denti: 28
Raggio di raccordo: 1,6 mm
Diametro maggiore: 298,00
Diametro minore: 278,00
Spessore dente: 20,825
Classe di tolleranza: Classe 5
| Prodotti | Alberi scanalati rettangolari |
| Fatto su misura | √ |
| Tipo di profilo del dente | Scanalatura |
| Fabbricazione dei denti | Fresatura scanalature/Rettifica scanalature |
| Rettifica denti | √ |
| Modulo (M) | Personalizzato |
| Numero di denti (Z) | Personalizzato |
| Personalizzato | 30° |
| Angolo dell'elica (β) | 0° |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
