| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SS23032501 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $150.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| Tipo di profilo: | Scanalatura a spirale | Durezza: | 50-55 HRC |
|---|---|---|---|
| Diametro esterno: | 207,2 | Passo del diametro: | 200 |
| Diametro interno: | 191,2 | Diametro della radice: | 118,98 |
| Evidenziare: | Asse di ingranaggio a spirale ad alta resistenza della scanalatura,Asse di ingranaggio a spirale della scanalatura di BACCANO 5480,Asse di ingranaggio a spirale della scanalatura 30° |
||

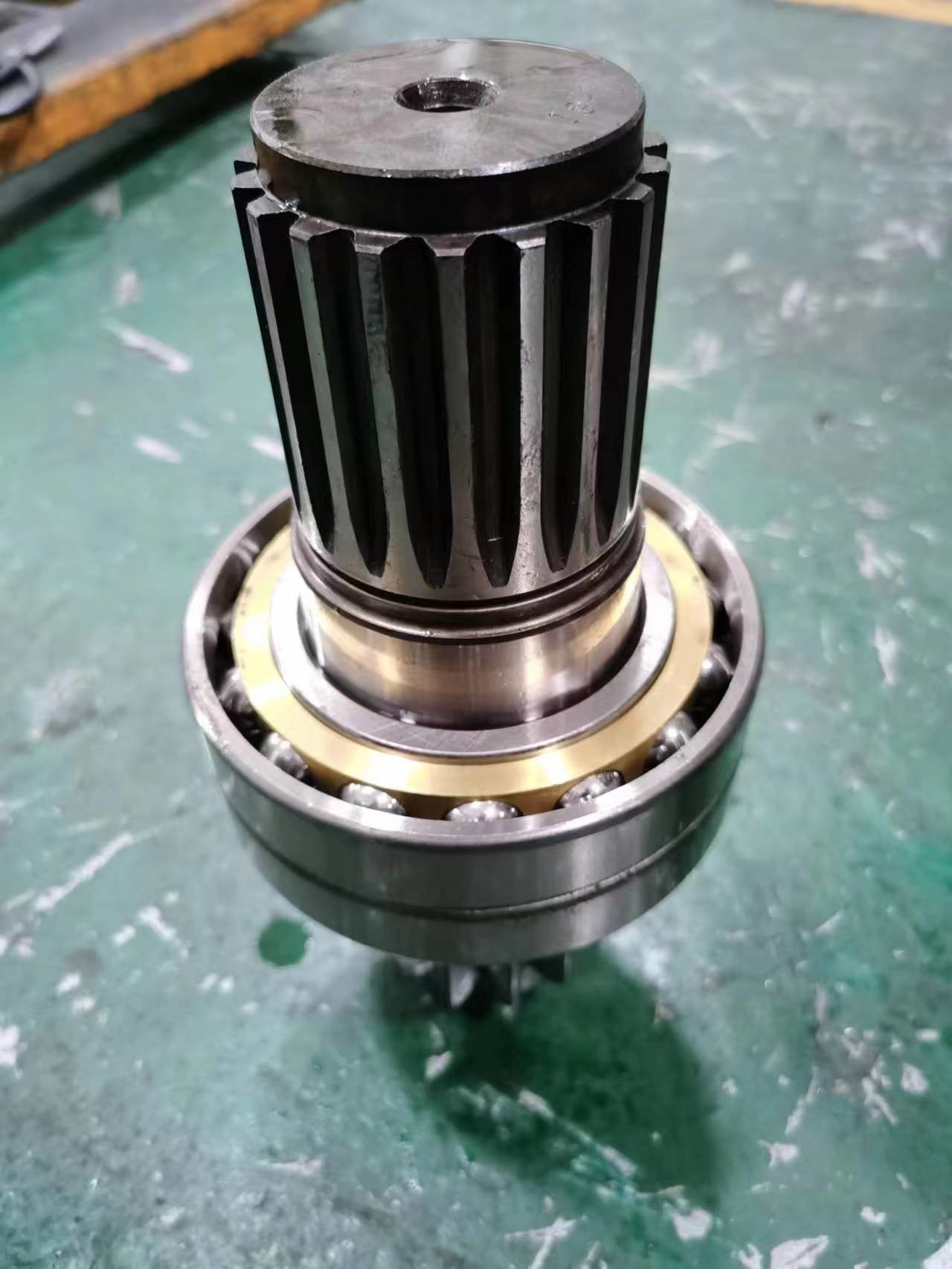

Albero scanalato a involuzione ad alta resistenza per sistema di ingranaggi epicicloidali
Addendum: 3.6mm
Dedendum: 4.4mm
Standard: DIN 5480
Numero di denti: 25
Angolo di pressione: 30°
1) Tipi di alberi scanalati
a) Scanalatura a chiavetta parallela (Interna ed Esterna)
b) Scanalature a involuzione (Interna ed Esterna)
c) Scanalature bombate (Interna ed Esterna)
d) Dentellature (Interna ed Esterna)
2) Descrizione dell'albero scanalato
Gli alberi scanalati sono elementi all'interno di una configurazione meccanica, destinati a trasmettere la coppia.
Un albero scanalato realizza la trasmissione della coppia accoppiandosi con un foro scanalato femmina,
o un'altra forma di componente di accoppiamento che lavora per impedire il movimento in direzioni esterne
al di fuori del percorso lineare della configurazione.
| Prodotti | Albero scanalato a involuzione |
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Scanalatura |
| Fabbricazione dei denti dell'ingranaggio | Fresatura scanalature/Rettifica scanalature |
| Rettifica dei denti dell'ingranaggio | √ |
| Modulo (M) | Personalizzato |
| Numero di denti (Z) | Personalizzato |
| Angolo di pressione (α) | 30° |
| Angolo dell'elica (β) | Personalizzato |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Albero scanalato a involuzione |
| Durezza superficiale | 50-55 HRC |
| CONFRONTO GRADI CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
