| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | IG22083101 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $2000.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 500 pezzi/mese |
| Materiale: | 42CrMo/AISI 4140 | Numero del dente: | 157 |
|---|---|---|---|
| Angolo di pressione: | 20° | Accuratezza: | Grado di iso 8-9 |
| Modulo: | 10 | Peso: | 380 kg |
| Evidenziare: | Un ingranaggio anulare di 10 moduli,Ingranaggio a spirale interno 42CrMo,Ingranaggio a spirale interno anulare |
||

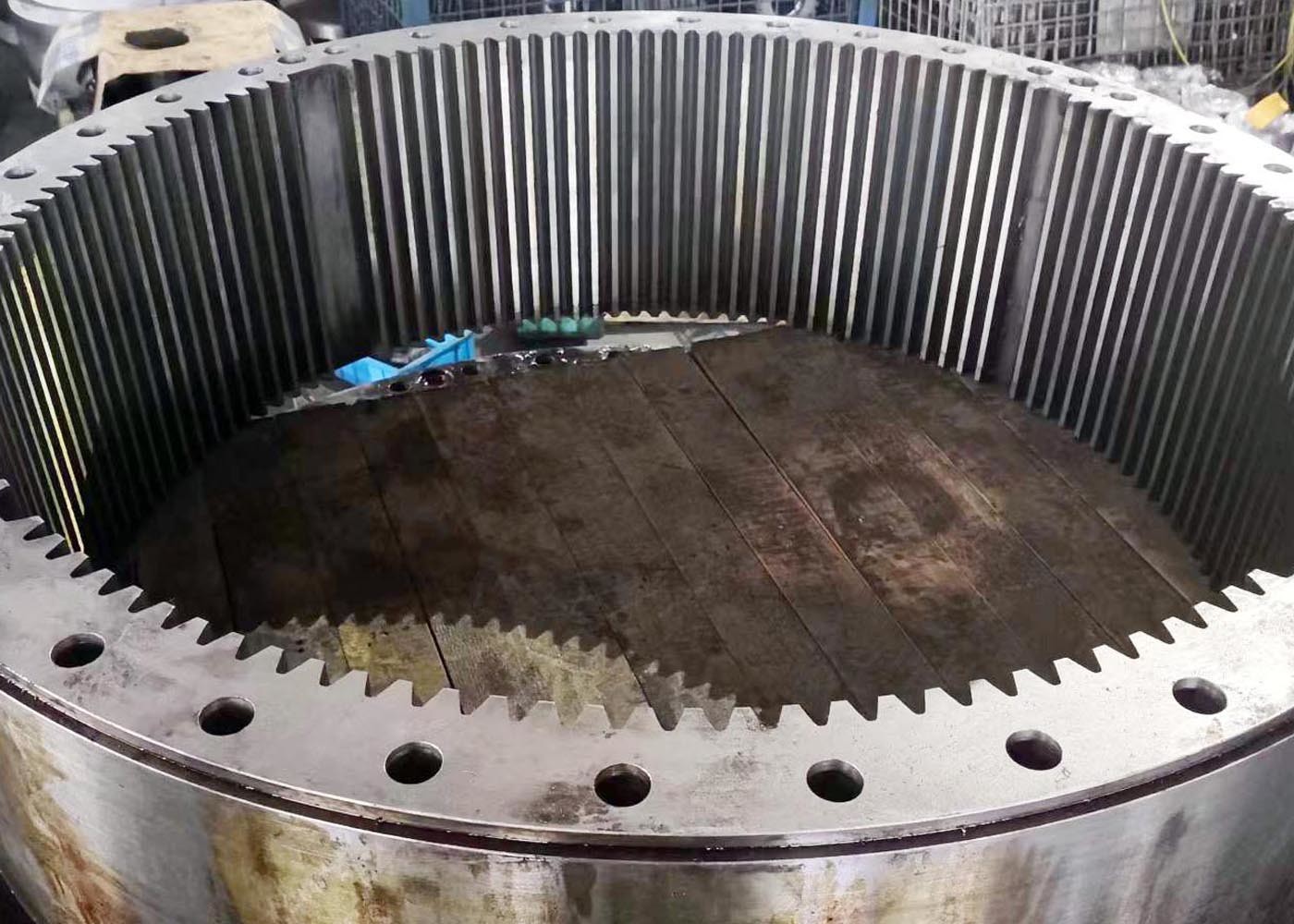

Ingranaggi di trasmissione modulo 10 Ingranaggio anulare interno Ingranaggio annulare per sistema di ingranaggi planetari
1) Applicazioni degli attrezzi interni
L'applicazione più diffusa per gli ingranaggi interni è l'uso per i treni di ingranaggi planetari o i riduttori di ingranaggi composti da un vettore,
diversi ingranaggi, chiamati ingranaggi planetari e un ingranaggio solare al centro, che ruotano all'interno di un ingranaggio interno
2) Descrizione dell'attrezzatura interna
Gli ingranaggi interni sono denti di ingranaggio generati nel diametro interno di un cilindro mentre gli ingranaggi esterni
avere i denti degli ingranaggi generati sul diametro esterno del componente.
| Prodotti | Attrezzatura interna |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
| Grillare i denti | Se necessario |
| Modulo (M) | Costumi |
| Numero di denti (Z) | Costumi |
| Angolo di pressione (α) | Costumi |
| Angolo di elica (β) | Costumi |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Distensione e temperatura/ indurimento per induzione |
| Durezza | 230-260 HB |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
