| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SS220082602 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $50.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| materiale: | 20CrMnTi | produzione: | Terreno di colata |
|---|---|---|---|
| Durezza: | 58-62 HRC | modulo: | 1.5 |
| Denti della scanalatura no: | 11 | Trattamento termico: | cemento |
| Evidenziare: | albero di entrata della scanalatura 20CrMnTi,asse a spirale della scanalatura 20CrMnTi,Albero di entrata a spirale della scanalatura dell'acciaio legato |
||

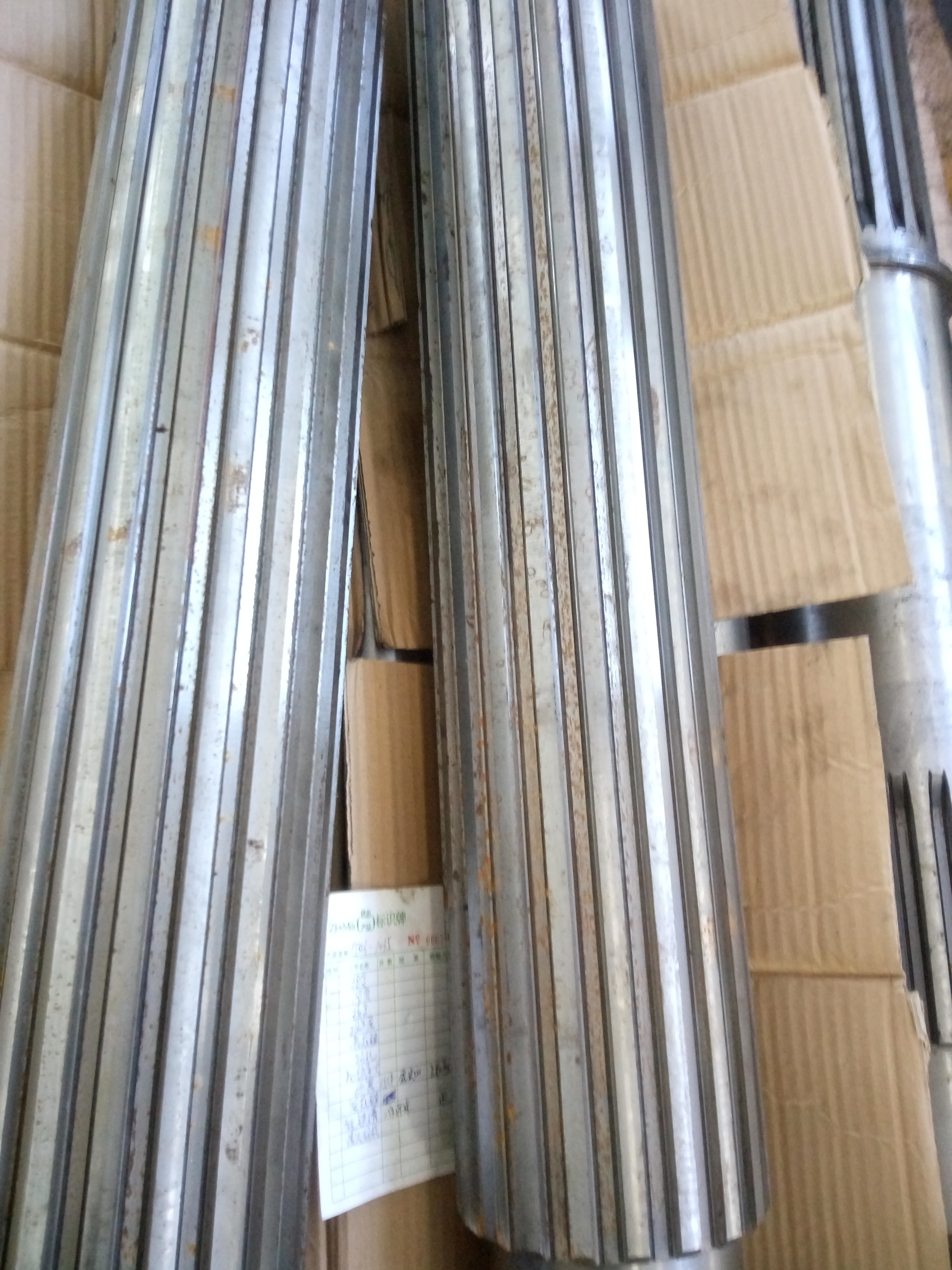

Albero scanalato a involuzione rettificato in acciaio legato personalizzato 20CrMnTi
1) Applicazioni dell'albero scanalato
Macchinari pesanti: gli alberi scanalati sono frequentemente utilizzati in automobili, aviazione e macchinari per il movimento terra
poiché possono gestire alte velocità di rotazione per erogare coppia. A differenza di alberi alternativi come gli alberi scanalati,
gli alberi scanalati possono erogare più coppia grazie alla distribuzione uniforme del carico su tutti i denti o scanalature.
2) Standard di fabbricazione delle scanalature
Le scanalature possono essere fabbricate secondo i seguenti standard
a) ANSI B92-1-1996
b) DIN 5480
c) DIN 5482
d) NF E22-141
| Prodotti | Alberi scanalati rettangolari |
| Fatto su misura | √ |
| Tipo di profilo del dente | Scanalatura |

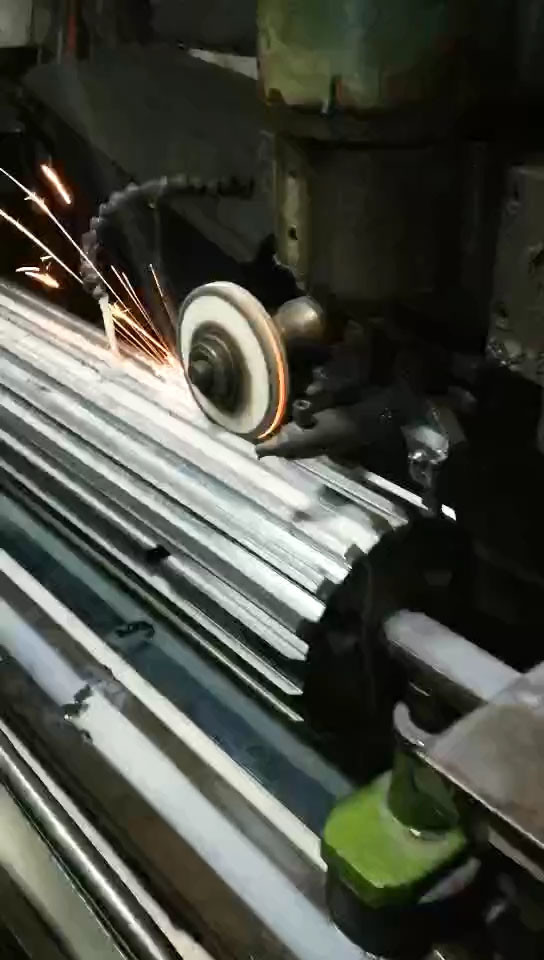

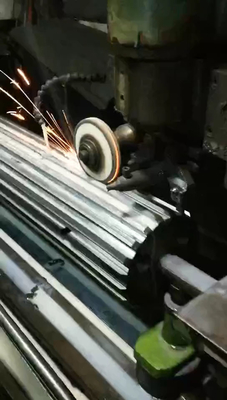

| Fabbricazione dei denti degli ingranaggi | Fresatura scanalature/Rettifica scanalature |
| Rettifica dei denti degli ingranaggi | √ |
| Modulo (M) | Personalizzato |
| Numero di denti (Z) | Personalizzato |
| Personalizzato | 30° |
| Angolo dell'elica (β) | 0° |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
