| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SS220082302 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $150.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| produzione: | Macinazione della scanalatura | Durezza: | 58-62 HRC |
|---|---|---|---|
| Roverezza: | Ra 0,8 ~ 1.6 | Larghezza: | 10 |
| Major Diameter: | 150 mm | Diametro interno: | 126 mm |
| Evidenziare: | Albero scanalato con chiave parallela,albero dell'ingranaggio scanalato 20X2H4A,albero dell'ingranaggio scanalato con chiave parallela |
||

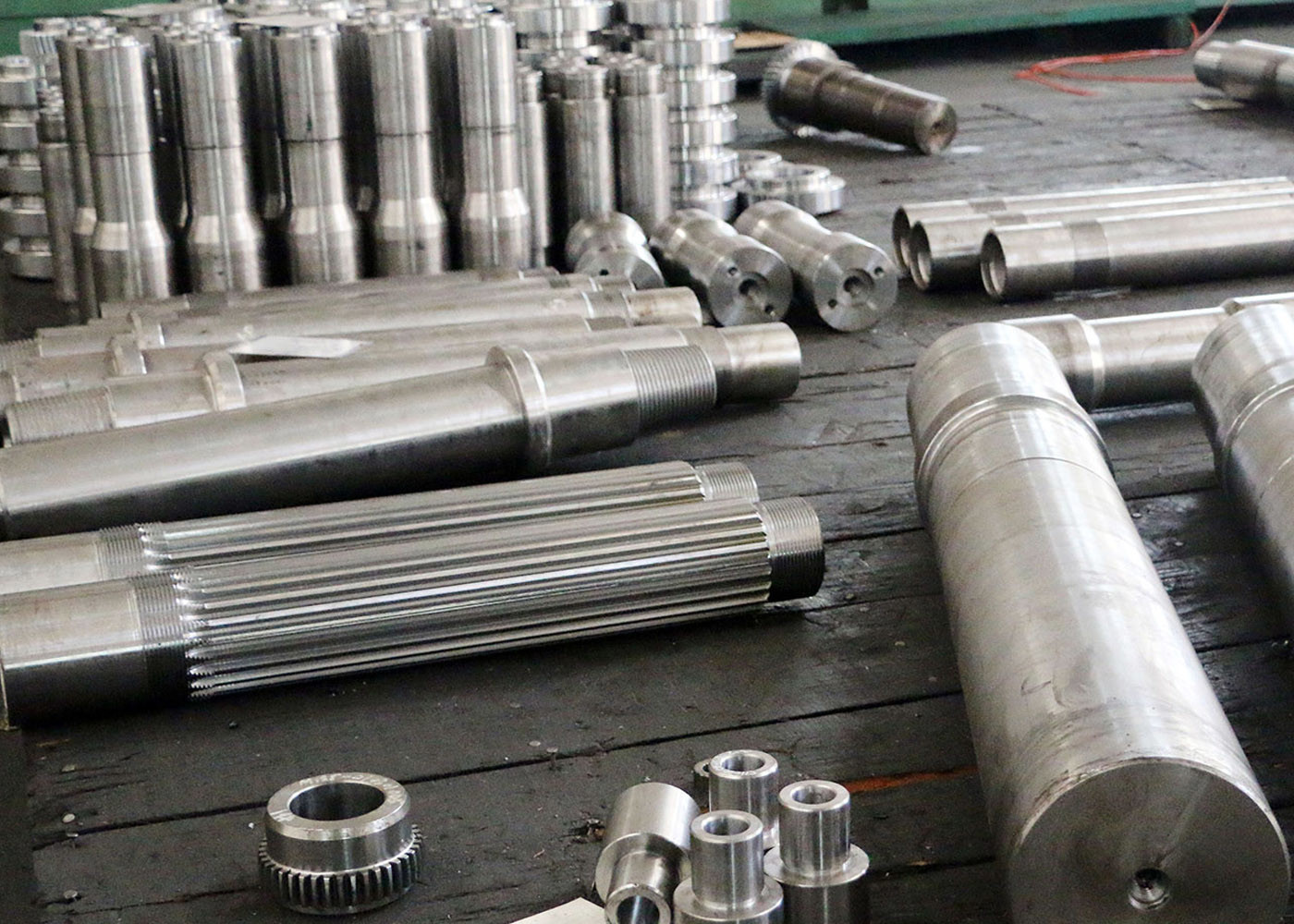

Albero scanalato in acciaio 20X2H4A su misura per rettifica chiavetta parallela scanalata
1) Applicazioni dell'albero scanalato
Gli alberi scanalati sono fondamentali per un'ampia gamma di applicazioni, dalle strutture manifatturiere e industriali a
trasporto pubblico, automobili e apparecchiature aerospaziali. Gli alberi scanalati sono in grado di trasmettere
coppia per applicazioni ad alta velocità e apparecchiature per carichi pesanti. Si trovano spesso in
trasmissioni automobilistiche, dove trasformano il moto rotatorio in moto lineare.
Gli alberi scanalati sono costruiti per resistere alla rotazione ad alta velocità, con un controllo eccezionale e un carico uniforme
distribuzione sull'intera scanalatura. Una forza distribuita in modo più uniforme consente un carico più affidabile
trasmissione e velocità più elevate senza il rischio di disallineamenti catastrofici delle parti.
| Prodotti | Alberi scanalati rettangolari |
| Fatto su misura | √ |
| Tipo di profilo del cambio | Scanalatura |
| Produzione di denti di ingranaggi | Fresatura scanalature/Rettifica scanalature |
| Rettifica dei denti degli ingranaggi | √ |
| Modulo (M) | Personalizzato |
| Numero di denti (Z) | Personalizzato |
| Angolo di pressione (α) | 30° |
| Angolo dell'elica (β) | |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62 HRC |
| CONFRONTO GRADI CODICE ACCIAIO | |||||
| CINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
