ODM dell'OEM delle scanalature dell'albero di ingresso parallelo dell'albero scanalato in acciaio 20XHM

Informazioni di base
Luogo di origine: La Cina
Marca: YIZGEAR
Numero di modello: SS220080602
Quantità di ordine minimo: 5 pezzi
Prezzo: $300.0/Piece
Imballaggi particolari: Cassa del compensato
Tempi di consegna: 55 giorni
Termini di pagamento: L/C, T/T, Western Union, D/P
Capacità di alimentazione: 1000 pezzi/mese
Informazioni dettagliate
Materiale: 20Cr2Ni4 Grado di qualità: Grado GB 6
Tipo della scanalatura: Slinea parallela Larghezza della spina: 18
Diametro di punta: 125 Diametro interno: 112
Evidenziare:

Scanalature dell'albero di ingresso parallele

,

Scanalature dell'albero di ingresso 20XHM

,

Scanalature dell'albero di ingresso OEM ODM


Descrizione di prodotto

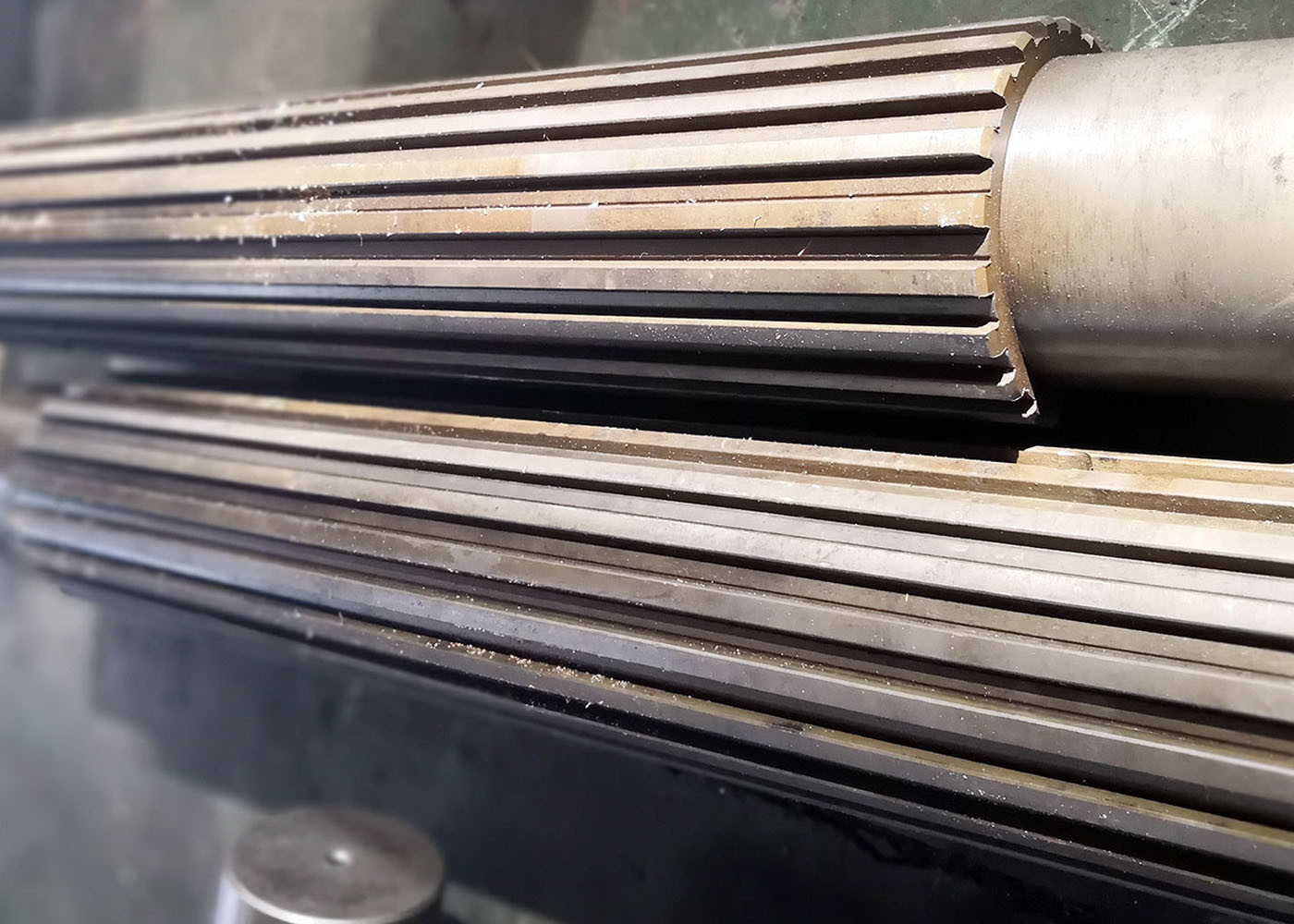

20XHM Spline Grinding Parallel Spline Shaft Input Shaft

1) Applicazioni del pozzo di spina

a) Gli elementi di trasmissione meccanica quali ingranaggi e pulegge potrebbero dover essere rimossi dall'albero a causa del progetto

per la produzione e l'assemblaggio.

b) Per motivi funzionali è necessario un movimento assiale relativo dell'elemento di trasmissione meccanica

come riduttori di velocità e frizioni.

c) È necessario un elevato trasferimento di coppia.

2) Caratteristica dell'albero di spina

La giunzione di spline di qualità fornisce una trasmissione di coppia molto alta e sicura, poco spazio libero, minima reazione,

buona centralizzazione tra i componenti accoppiati, basso rumore, bassa usura e forze assiali ridotte o inesistenti.

3) Tipi di spine

a) Spline parallelo o rettilineo

b) Involute Spline

c) Serraggio.

ODM dell'OEM delle scanalature dell'albero di ingresso parallelo dell'albero scanalato in acciaio 20XHM 0

Prodotti Fabbricazione a base di acciaio
Prodotto su misura
Tipo di profilo dell'ingranaggio Spline
Fabbricazione di denti per ingranaggi Fresatura a spina/Fresatura a spina
Grillare i denti
Modulo (M) Costumi
Numero di denti (Z) Costumi
Angolo di pressione (α) 30°
Angolo di elica (β)
Grado di precisione dei denti Grado ISO 6-7
Trattamento termico Carburante
Durezza superficiale 58-62 HRC



CONTRARIO dei gradi di codice dell'acciaio
CINA/Gran Bretagna ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XGT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/
40XHMA
4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420



ODM dell'OEM delle scanalature dell'albero di ingresso parallelo dell'albero scanalato in acciaio 20XHM 1
