| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | SS220080601 |
| Quantità di ordine minimo: | 5 pezzi |
| Prezzo: | $300.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| Materiale: | 20XHM | Trattamento termico: | Carburazione |
|---|---|---|---|
| Tipo della scanalatura: | Slinea parallela | Larghezza della spina: | 10 mm |
| Diametro di punta: | 150 mm | Diametro interno: | 137mm |
| Evidenziare: | asse diritta della scanalatura 20Cr2Ni4,Asse di ingranaggio diritta di carburazione della scanalatura,Asse di ingranaggio della scanalatura 20Cr2Ni4 |
||

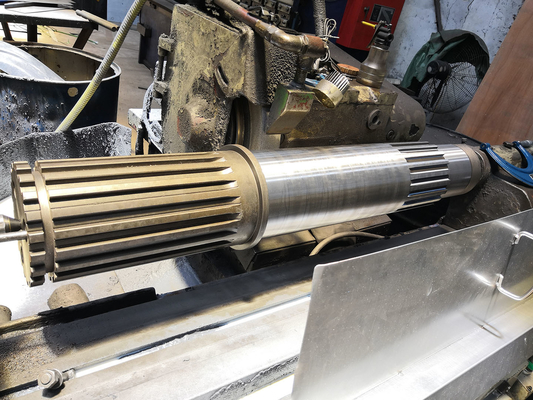

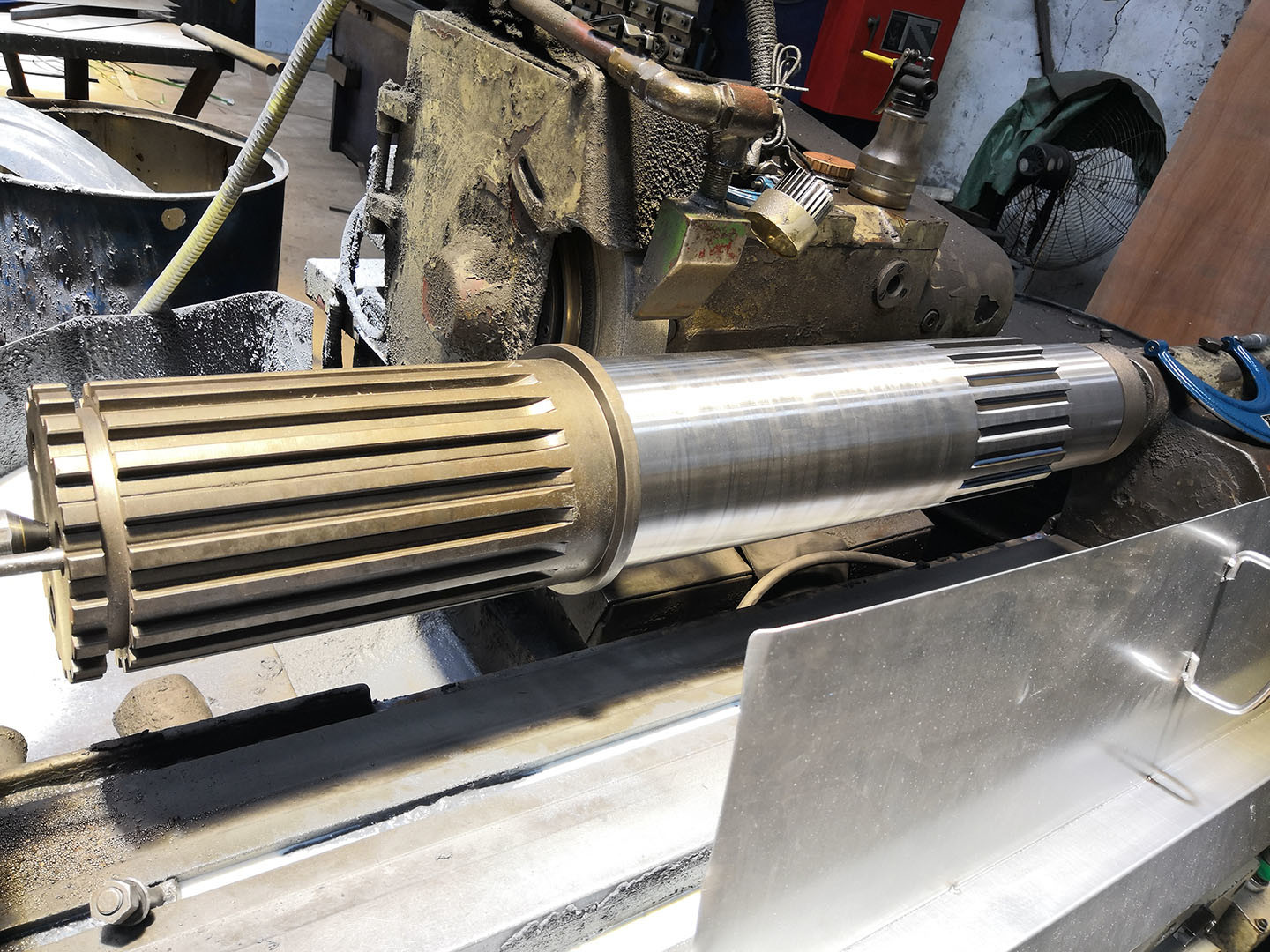

20XHM 20Cr2Ni4 Acciaio parallelo Spline Avanti Avanti
1) Descrizione dell'albero di spina
Le spline sono creste sui denti tagliate su un albero di trasmissione che si mescolano con scanalature in un pezzo di accoppiamento e trasferiscono coppia ad esso,
mantenendo la corrispondenza angolare tra loro e può essere utilizzato in molte trasmissioni meccaniche
2) Applicazioni del pozzo di spina
L'albero di spina usato per un'ampia varietà di industrie.
Tipicamente utilizzate sono le unità di sterzo pesanti per veicoli commerciali e di movimento della terra.
Anche ampiamente utilizzato su verricelli commerciali, freni elettrici, veicoli classici oltre a molti altri settori che
richiedono un sistema di propulsione positivo.
| Prodotti | Fabbricazione a base di acciaio |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Spline |
| Fabbricazione di denti per ingranaggi | Fresatura a spina/Fresatura a spina |
| Grillare i denti | √ |
| Modulo (M) | Costumi |
| Numero di denti (Z) | Costumi |
| Angolo di pressione (α) | 30° |
| Angolo di elica (β) | |
| Grado di precisione dei denti | Grado ISO 6-7 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
