| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | IG220805002 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $500.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 500 pezzi/mese |
| Materiale: | 42CrMo | Diametro esterno: | 2500 |
|---|---|---|---|
| Larghezza: | 35 mm | Grado di precisione: | Grado di iso 8-9 |
| Tipo di profilo: | Cambio interno | DP: | 6.35 |
| Evidenziare: | Ingranaggio interno del dente di 4 moduli,Ingranaggi anulari per il cuscinetto di vuotamento,4 ingranaggi anulari del modulo |
||

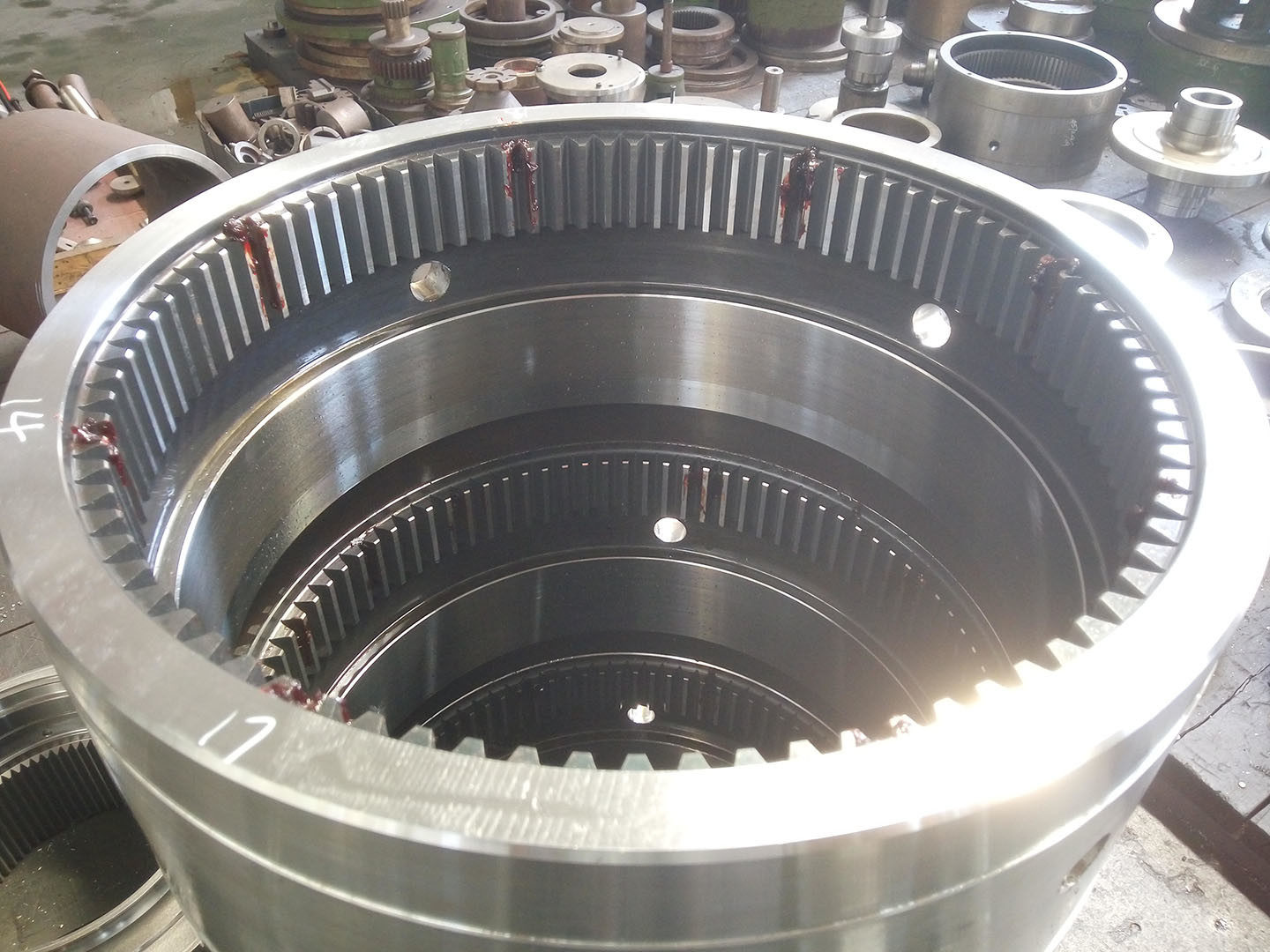

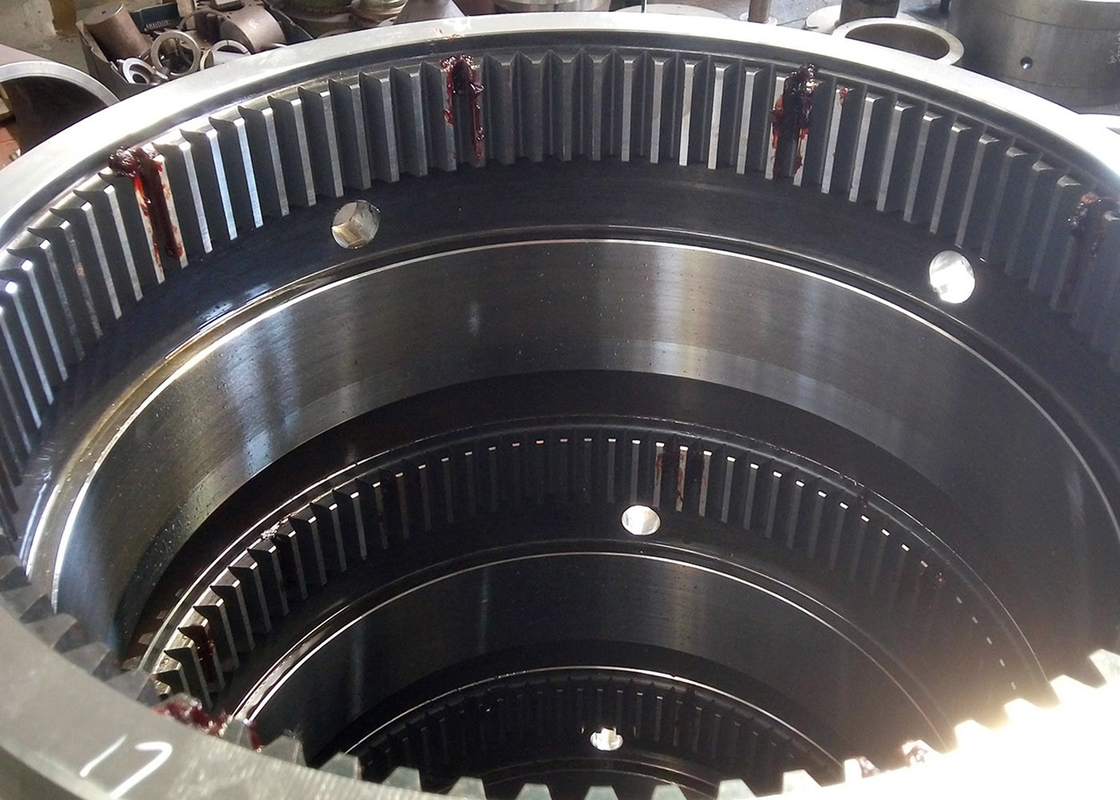

Ingranaggi annulari interni a 4 moduli su misura per cuscinetti a piegatura
1) Caratteristiche degli ingranaggi annulari
adatti per trasmissioni di potenza a grande riduzione del rapporto,
Consentire un design compatto per risparmiare le dimensioni della macchina
2) Applicazioni degli attrezzi interni
Sistema di trasmissione planetario
3) Descrizione degli attrezzi annulari
Gli ingranaggi interni hanno dei denti sulla superficie interna del cerchio.
| Prodotti | Attrezzatura interna |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
| Grillare i denti | Se necessario |
| Modulo (M) | 0.5-25 |
| Numero di denti (Z) | Costumi |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 0 |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Estinzione e temperatura |
| Durezza | 230-260 HB |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
