Luogo di origine: | La Cina |
---|---|
Marca: | YIZGEAR |
Numero di modello: | IG220805001 |
Quantità di ordine minimo: | 1 pezzo |
Prezzo: | $700.0/Piece |
Imballaggi particolari: | Cassa del compensato |
Tempi di consegna: | 55 giorni |
Termini di pagamento: | L/C, D/P, T/T, Western Union |
Capacità di alimentazione: | 500 pezzi/mese |
Marchio: | Produttori OEM | Dente No.: | 201 |
---|---|---|---|
Durezza: | 650 HV | Grado di qualità: | Grado di iso 8-9 |
Ad ingranaggi: | Cambio interno | Modulo: | 5 |
Evidenziare: | Ingranaggio cilindrico interno planetario del sistema di azionamento,ingranaggio a spirale interno 42CrMo,ingranaggio cilindrico interno a spirale 42CrMo |

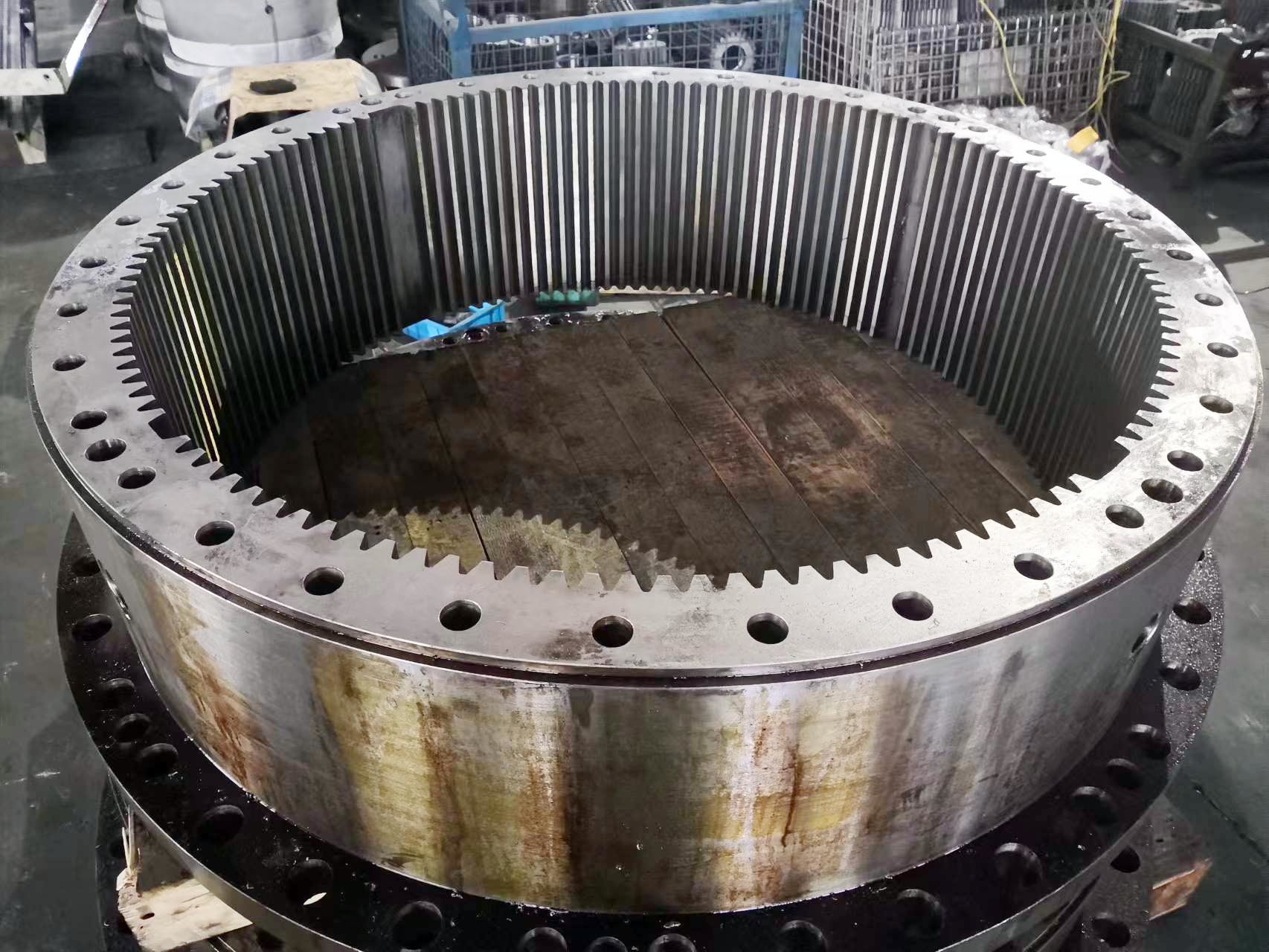

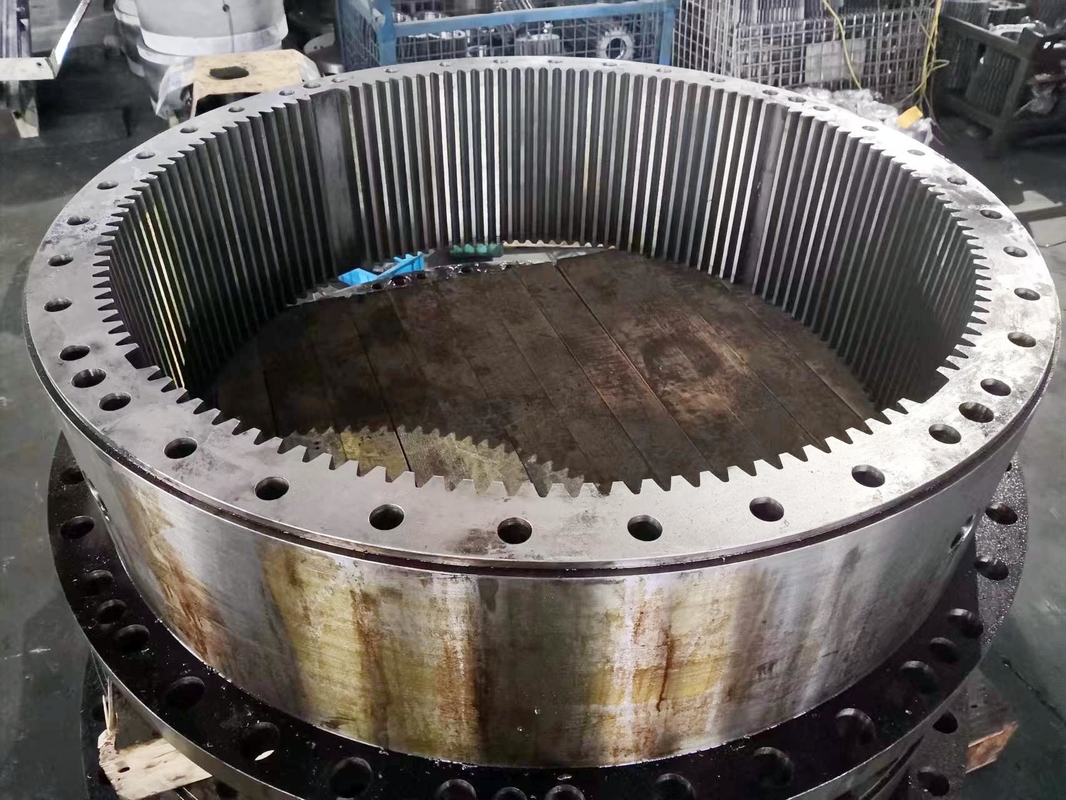

Forgiazione di AISI 4140 Acciaio Spore Interno per Sistema di Azionamento Planetario
1) Materiale degli attrezzi interni
Acciaio in lega 40Cr di AISI 4140 (42CrMo) L'acciaio è ampiamente utilizzato per gli ingranaggi interni
2) Applicazioni degli attrezzi interni
Il sistema di azionamento planetario di solito ha bisogno di un anello di marcia interno.
Gli ingranaggi interni possono essere utilizzati anche per altri sistemi di trasmissione di potenza.
3) Trattamento termico degli attrezzi interni
Per gli ingranaggi interni è consigliabile un trattamento termico con nitrurazione, poiché il profilo dei denti sarà
Deformazione dopo il trattamento termico di carburizzazione.
Prodotti | Attrezzatura interna |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
Grillare i denti | Se necessario |
Modulo (M) | 5 |
Numero di denti (Z) | Costumi |
Angolo di pressione (α) | 20° |
Angolo di elica (β) | 0 |
Grado di precisione dei denti | Grado ISO 8-9 |
Trattamento termico | Nitrurazione |
Durezza | 650 HV |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
