| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | IG22072402 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $300.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 500 pezzi/mese |
| Materiale: | Acciaio da foratura | Trattamento termico: | Estinzione & temperare |
|---|---|---|---|
| Durezza: | 230-260 HB | Grado di qualità: | Grado di iso 8-9 |
| Tipo di profilo: | Cambio interno | Modulo: | 0.5-25 Modulo |
| Evidenziare: | Ingranaggio dell'anello dell'acciaio da forgiare,Ingranaggio internamente dentato dell'anello,Ingranaggio della scanalatura interna dell'anello |
||

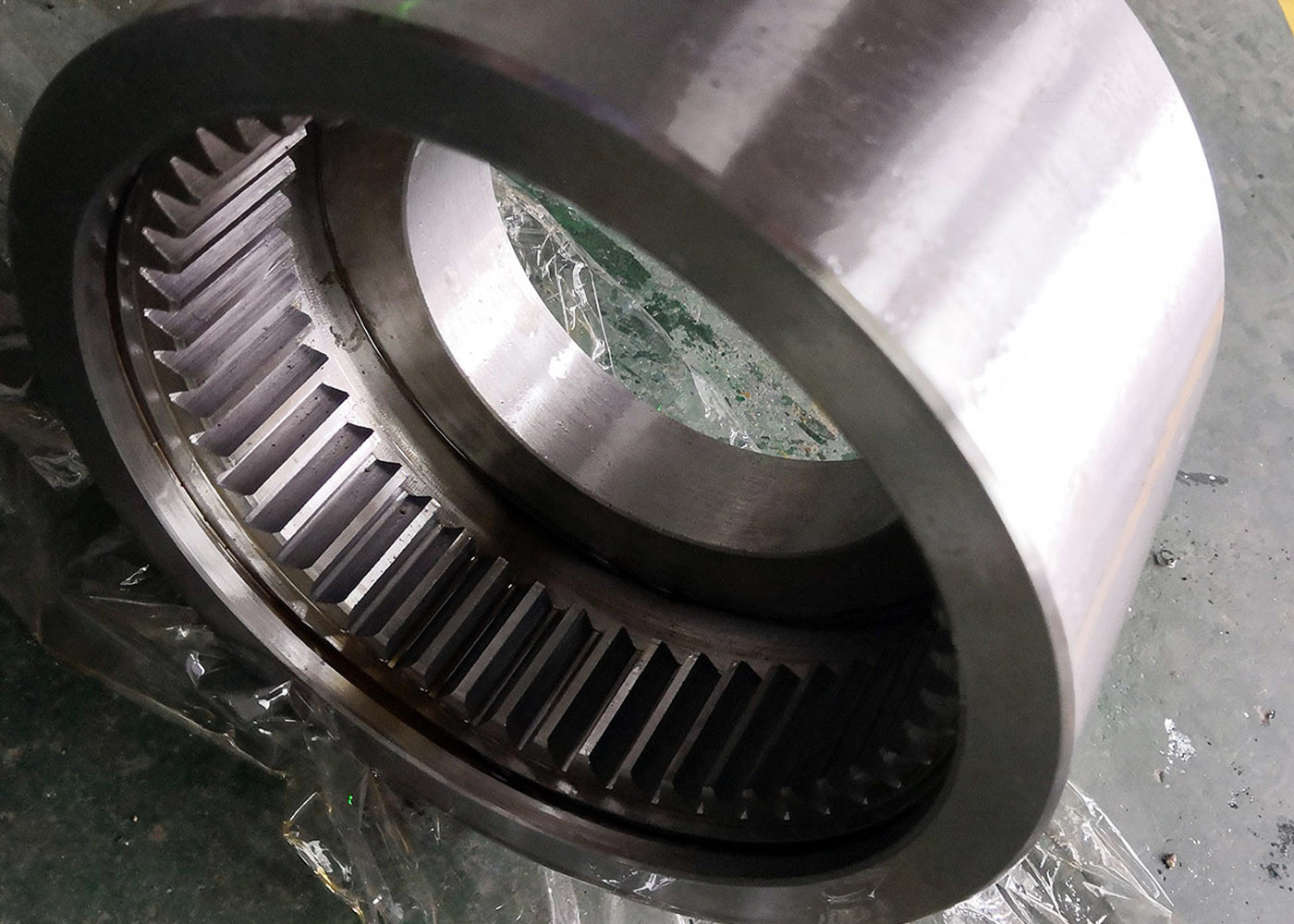

Fabbricazione su misura Anello dentato interno - Ingranaggio a spinta interno
1) Descrizione dell'attrezzatura interna
Ingranaggi interni/ingranaggi anulare con denti sulla superficie interna del cerchio.
L'ingranaggio interno si mescola con quello esterno.
2) Caratteristiche dell'attrezzatura interna
a) Quando si mescolano due ingranaggi esterni, la rotazione avviene in direzioni opposte.
Quando si mescola un ingranaggio interno con un ingranaggio esterno la rotazione avviene nella stessa direzione.
b) Gli ingranaggi interni sono azionati da piccoli ingranaggi esterni.
c) Consente una progettazione compatta del sistema di macchine.
| Prodotti | Attrezzatura interna |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
| Grillare i denti | Se necessario |
| Modulo (M) | 0.5-25 |
| Numero di denti (Z) | Costumi |
| Angolo di pressione (α) | 20° |
| Angolo di elica (β) | 0 |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Estinzione e temperatura |
| Durezza | 230-260 HB |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
