| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | IG2207001 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $200.0/Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 55 giorni |
| Termini di pagamento: | L/C, D/P, T/T, Western Union |
| Capacità di alimentazione: | 500 pezzi/mese |
| Materiale: | 42CrMo/AISI 4140 | Trattamento termico: | Estinzione & temperare |
|---|---|---|---|
| Durezza: | 230-260 HB | Grado di qualità: | Grado di iso 8-9 |
| Tipo di profilo: | Cambio interno | Modulo: | 0.5-25 Modulo |
| Evidenziare: | Ingranaggio cilindrico interno per il riduttore planetario,Ingranaggio cilindrico interno su misura,Ingranaggio anulare del riduttore planetario |
||

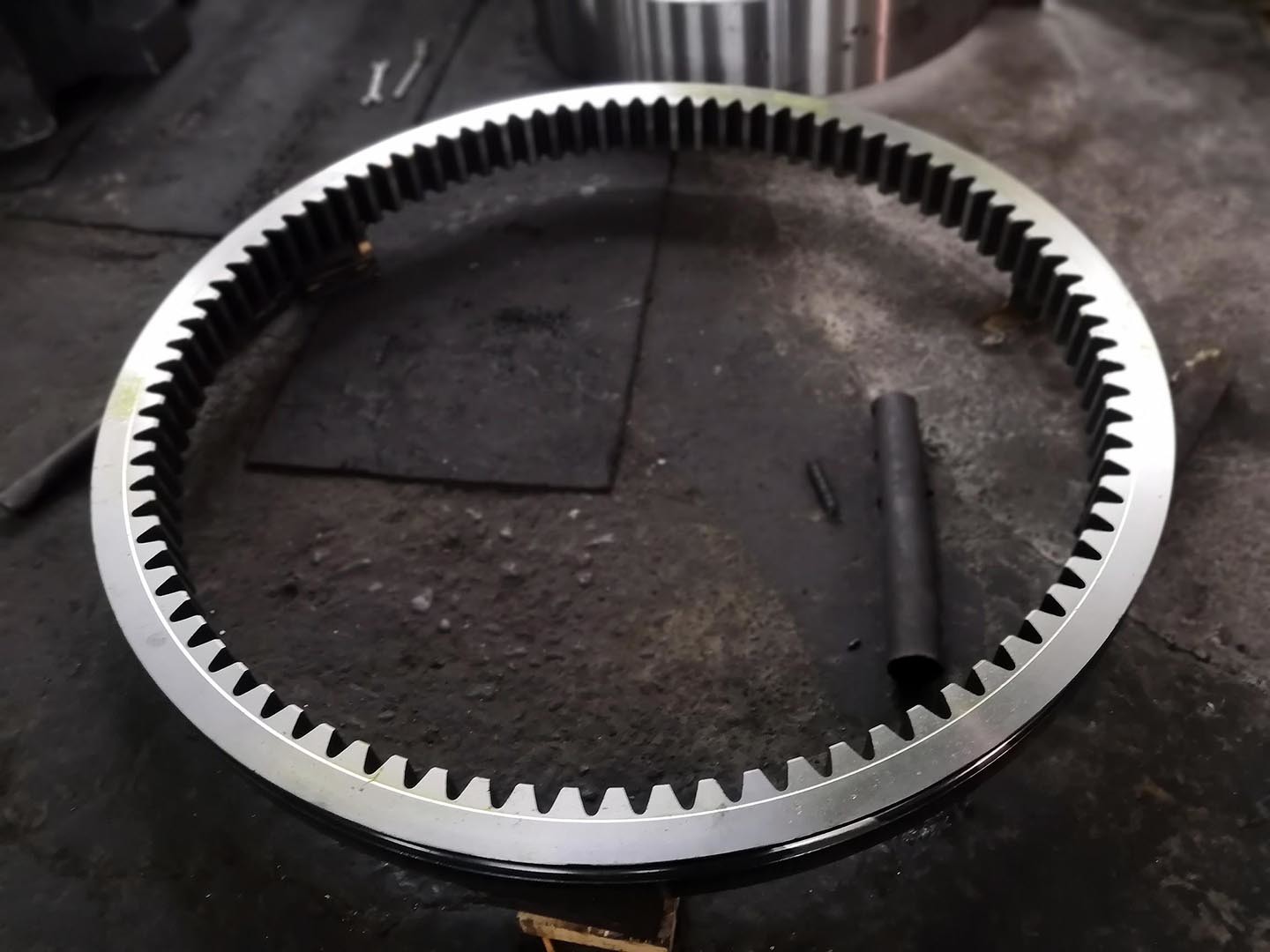

Dispositivi interni personalizzati per riduttori planetari-dispositivi annulari
1) Applicazioni degli attrezzi interni
Ingranaggi interni più utilizzati per gli ingranaggi di impianto per l'azionamento di rapporti di riduzione elevati.
Il sistema planetario comprende gli ingranaggi interni, gli ingranaggi planetari e gli ingranaggi solari.
2) Descrizione dell'attrezzatura interna
Ingranaggi interni o anellari con denti sulla superficie interna del cerchio.
Gli ingranaggi interni devono essere mescolati con quelli esterni.
Gli ingranaggi interni consentono una progettazione compatta della macchina.
| Prodotti | Attrezzatura interna |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Fabbricazione di denti per ingranaggi | Modellazione degli ingranaggi |
| Grillare i denti | Se necessario |
| Modulo (M) | Costumi |
| Numero di denti (Z) | Costumi |
| Angolo di pressione (α) | Costumi |
| Angolo di elica (β) | Costumi |
| Grado di precisione dei denti | Grado ISO 8-9 |
| Trattamento termico | Distensione e temperatura/ indurimento per induzione |
| Durezza | 230-260 HB |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
