Luogo di origine: | La Cina |
---|---|
Marca: | YIZGEAR |
Numero di modello: | SS220082304 |
Quantità di ordine minimo: | 5 pezzi |
Prezzo: | $50.0/Piece |
Imballaggi particolari: | Cassa del compensato |
Tempi di consegna: | 55 giorni |
Termini di pagamento: | L/C, T/T, Western Union, D/P |
Capacità di alimentazione: | 1000 pezzi/mese |
Materiale: | 20X2H4 | Processo di produzione: | Macinazione della scanalatura |
---|---|---|---|
Durezza: | 58-62 HRC | Larghezza della spina: | 10 |
Diametro di punta: | 150 | Diametro interno: | 127 |
Evidenziare: | asse parallela della scanalatura 20Cr2Ni4,20Cr2Ni4 ha scanalato l'asse,Albero secondario parallelo della scanalatura |

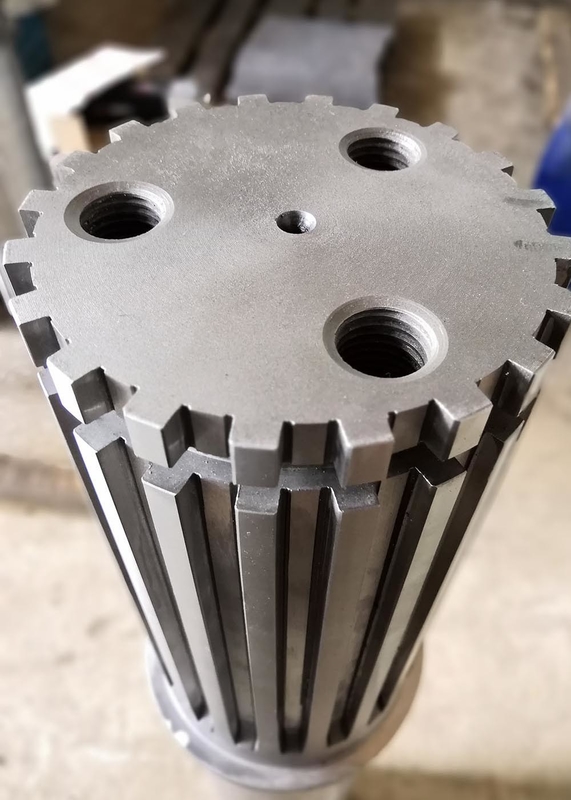

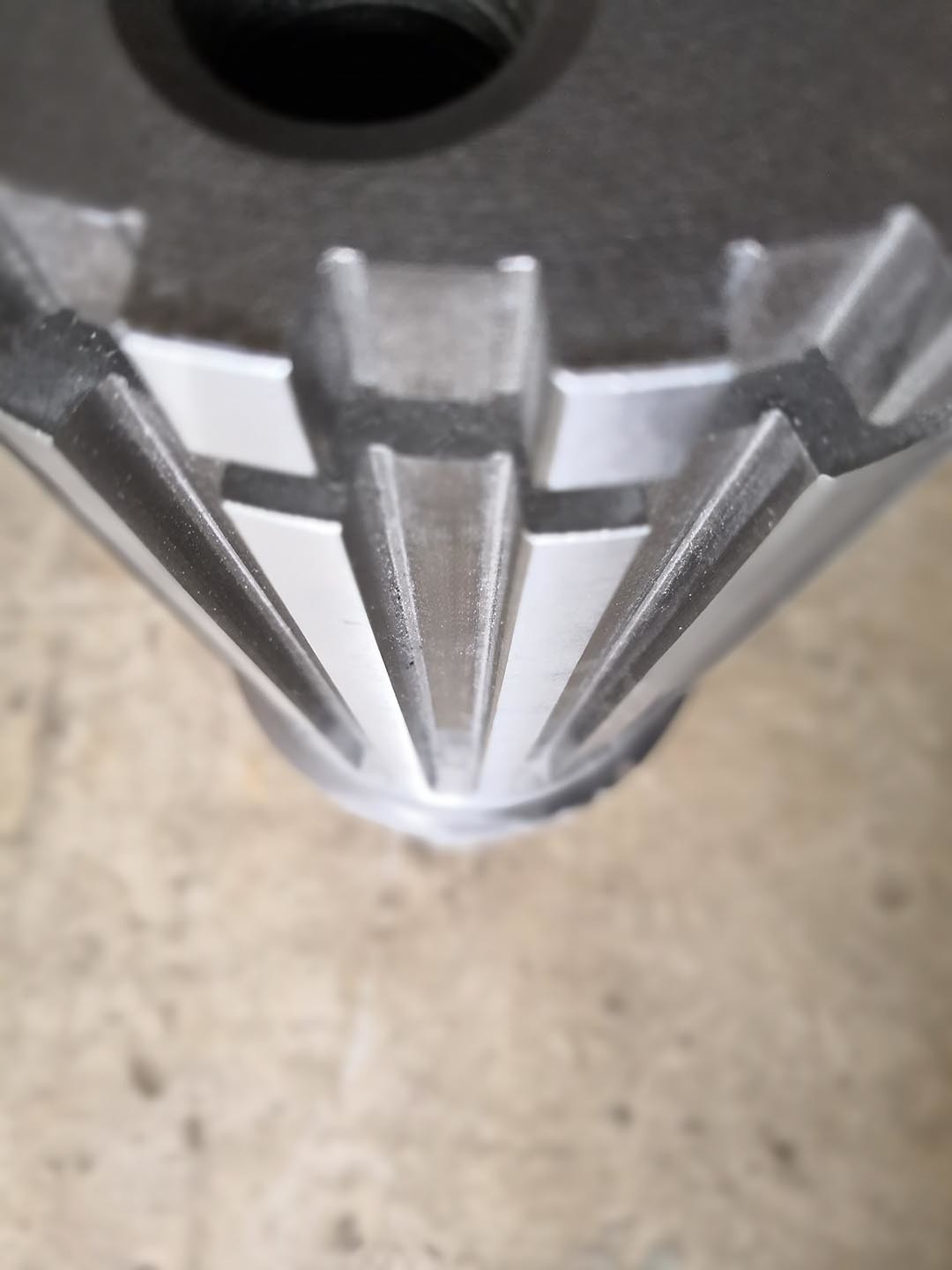

Acciaio in lega 20Cr2Ni4 per la lavorazione di spine parallele
1) Tipi di albero a spina
Gli alberi a spina sono disponibili in un'ampia varietà di disegni, a seconda della forma, dello spazio e delle dimensioni
delle scanalature e dei tasti dell'albero e dei componenti accoppiati.
a) Albero a spina a chiave parallela
I disegni dell'albero a chiave parallela hanno chiavi a forma quadrata e scanalature con profili che funzionano
Questo progetto è ideale per applicazioni portanti che richiedono un movimento liscio.
b) Involvere l'albero a spina
Questo tipo di albero a spina riduce lo stress sullo scafo utilizzando chiavi e creste coniche.
Le spline involute sono tipicamente utilizzate in applicazioni ad alta velocità e ad alta tensione per una migliore coppia e
ridotto rischio di scivolamento o disallineamento.
Prodotti | Fabbricazione a base di acciaio |
Prodotto su misura | √ |
Tipo di profilo | Spline |
Produzione | Fresatura a spina/Fresatura a spina |
Grillare i denti | √ |
Modulo (M) | Costumi |
Numero di denti (Z) | Costumi |
Angolo di pressione (α) | 30° |
Angolo di elica (β) | |
Grado di precisione dei denti | Grado ISO 6-7 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62 HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
