| Luogo di origine: | Cina |
|---|---|
| Marca: | YIZGEAR |
| Quantità di ordine minimo: | 200 serie |
| Imballaggi particolari: | Casse di compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 500 insiemi/mese |
| Dimensione: | Personalizzato | Trattamento termico: | Carburazione |
|---|---|---|---|
| Tecnologia di lavorazione: | macchinari a cnc | Ad ingranaggi: | Ingranaggio cilindrico |
| Tipo: | Fuoco di ingranaggi a elica | produzione: | Fresatura dell'ingranaggio |
| Evidenziare: | Albero di trasmissione per ingranaggi per macchinari pesanti,Albero di trasmissione per ingranaggi per applicazioni aerospaziali,Albero ingranaggi trasmissione personalizzato |
||

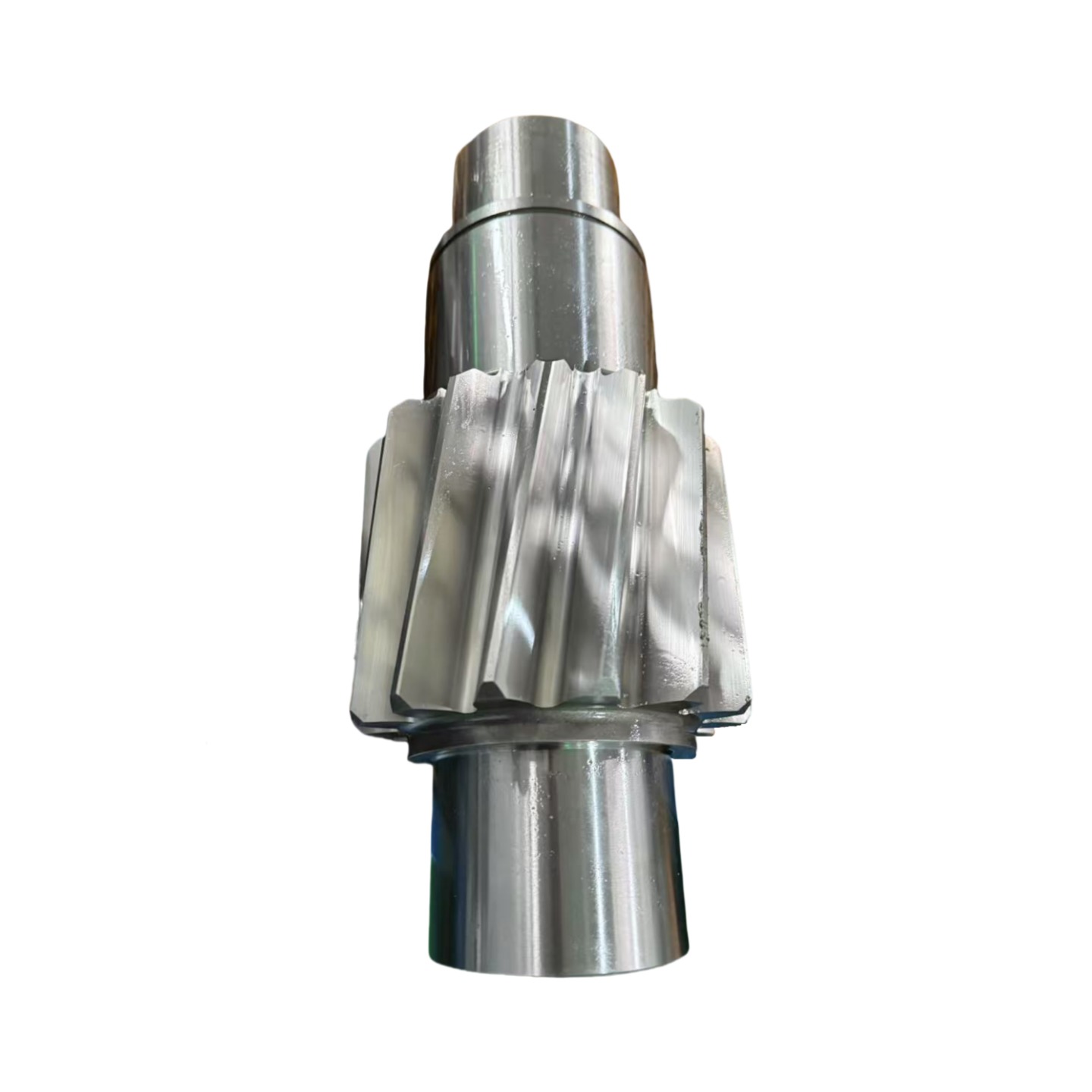

1) Descrizioni dell'albero di trasmissione
Parti dell'albero realizzate in acciaio legato ad alta resistenza o materiali speciali, sia la funzione di trasmissione degli ingranaggi che il supporto dell'albero.
2) Caratteristiche di Albero di trasmissione
a) Resistenza all'usura: il trattamento termico superficiale (ad es. carburazione e tempra) prolunga la durata.
b) Resistenza alla fatica: buona tenacità del materiale per adattarsi ai carichi ciclici.
c) Leggerezza: in alcuni scenari vengono utilizzati leghe di titanio o materiali compositi.
3) Principio di funzionamento dell'Albero di trasmissione
La potenza viene trasmessa utilizzando le sollecitazioni di contatto sulle superfici dei denti degli ingranaggi e le proprietà dei materiali garantiscono un funzionamento stabile a lungo termine.
4) Applicazione dell'Albero di trasmissione
Aerospaziale, motori automobilistici, macchinari pesanti e altre aree ad alto carico.
| Prodotti | Albero di trasmissione |
| Fatto su misura | √ |
| Tipo di profilo dell'ingranaggio | Gleason |
| Ingranaggio Denti Produzione | Rettifica degli ingranaggi |
| Rettifica dei denti degli ingranaggi | √ |
| Modulo (M) | Personalizzato |
| Numero di denti (Z) | Personalizzato |
| Angolo di pressione (α) | Personalizzato |
| Angolo di elica | Personalizzato |
| Grado di precisione | Grado ISO 6 |
| Trattamento termico | Cementazione |
| Durezza superficiale | 58-62HRC |
| CONFRONTO GRADI CODICI ACCIAIO | |||||
| CINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
