produzione: | Macinazione dell'ingranaggio | Numero di denti: | 16 |
---|---|---|---|
Larghezza del dente: | 80 mm | Profilo del dente: | a spirale |
Trattamento: | forgia | Macinazione dell'ingranaggio: | Macinazione di profilo |
Evidenziare: | Ingranaggi a elica singola ad alte prestazioni,20 gradi di ingranaggio a elica singola |

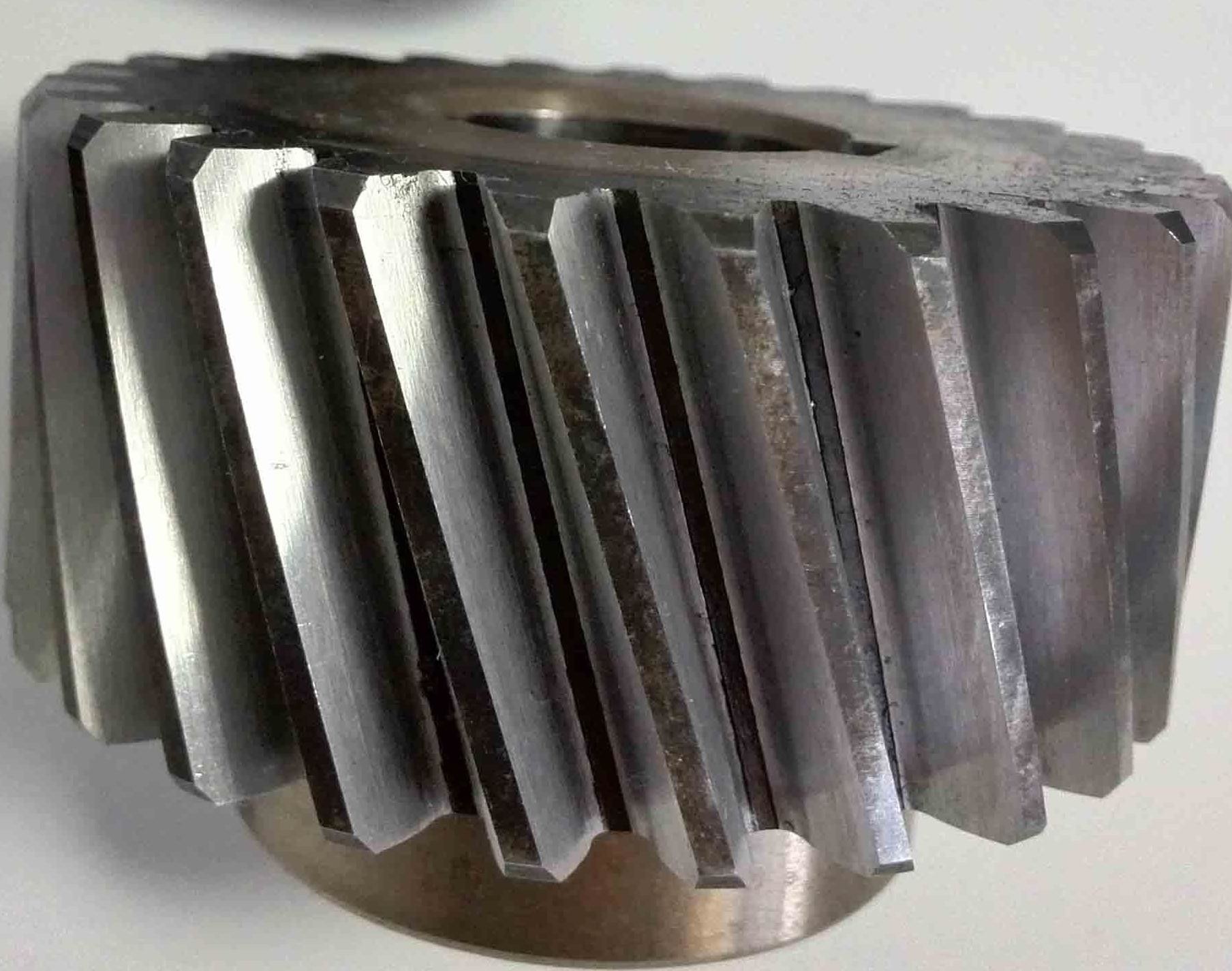

1)Descrizioni degli attrezzi elicoidali
Gli ingranaggi elicoidali sono un tipo di ingranaggio che ottimizza la distribuzione della forza attraverso i loro denti elicoidali,
e sono in grado di sopportare carichi maggiori.
2) Caratteristiche degli ingranaggi elicoidali
a)La spinta assiale viene generata durante il processo di mescolatura.
b) Il carico è distribuito su più denti, con conseguente maggiore area di contatto.
c) L'angolo della elica può essere regolato a seconda delle necessità (di solito tra 15 e 30 gradi).
3)Vantaggi degli attrezzi elicoidali
a)La capacità di carico è superiore del 20-30% a quella degli ingranaggi dritti della stessa dimensione.
b) Vita utile più lunga: un carico distribuito in modo uniforme riduce l'usura locale.
c) Adatti per il funzionamento ad alta velocità: la velocità lineare massima può raggiungere 1,5 volte quella degli ingranaggi a spinta.
Prodotti | Ingranaggi a elica |
Prodotto su misura | √ |
Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
Produzione | Scalatura degli ingranaggi |
Grincare i denti | √ |
Modulo (M) | 9 |
Numero di denti (Z) | 16 |
Angolo di pressione (α) | 20° |
Angolo di piombo | 20° |
Grado di precisione | Grado ISO 6-7 |
Trattamento termico | Carburante |
Durezza superficiale | 58-62HRC |
CONTRARIO dei gradi di codice dell'acciaio | |||||
CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
