| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | HG22083101 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $150/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 50 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| Materiale: | 20CrMnTi | Trattamento termico: | Carburazione |
|---|---|---|---|
| Larghezza dei denti: | 45 | Modulo: | 4 |
| Accuratezza: | Grado di iso 6 | Angolo di elica: | 15° |
| Evidenziare: | Ingranaggio elicoidale singolo in acciaio 20CrMnTi,Ingranaggio elicoidale a spirale in acciaio 20CrMnTi,Ingranaggio elicoidale singolo riduttore di velocità |
||

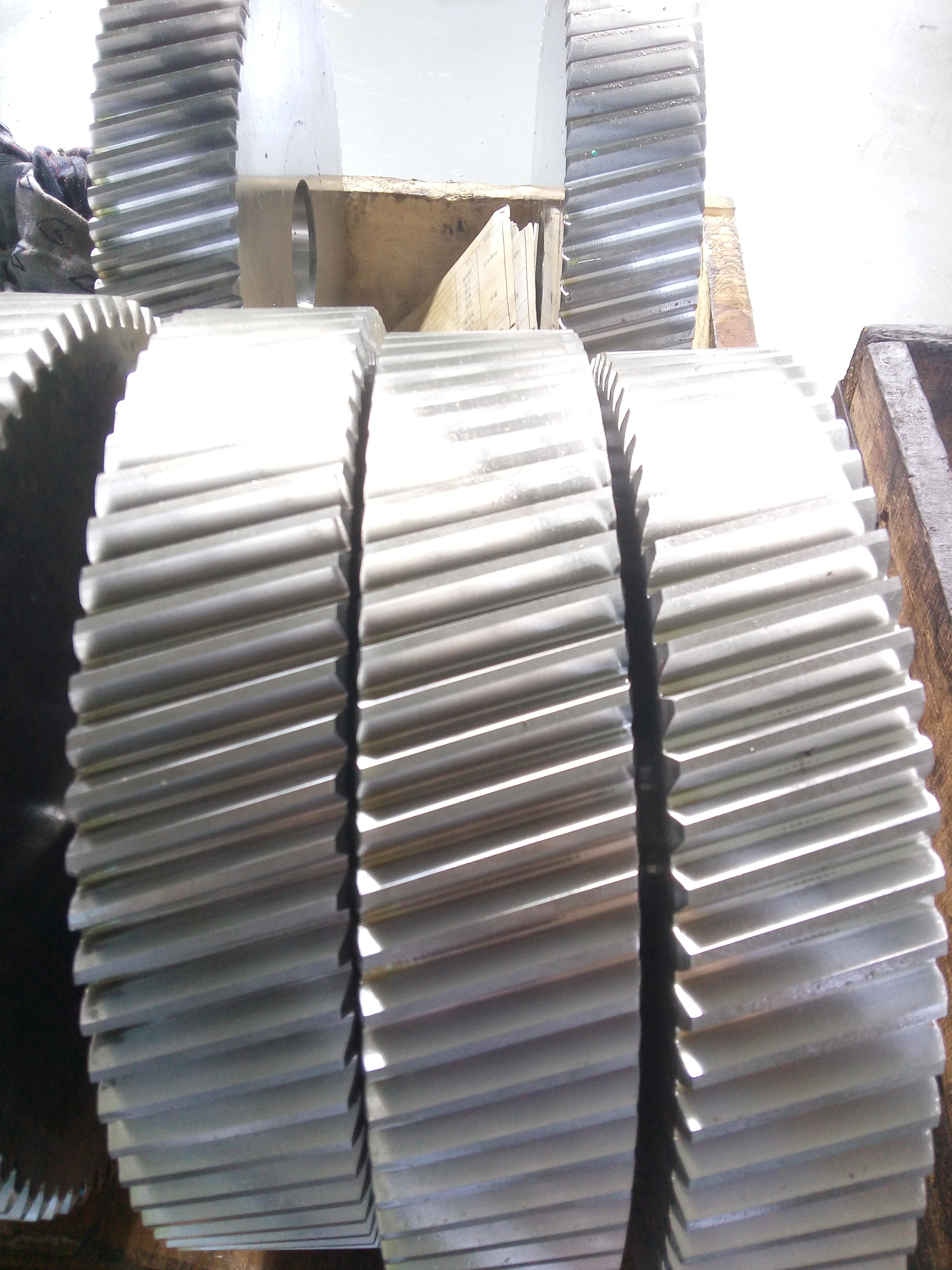

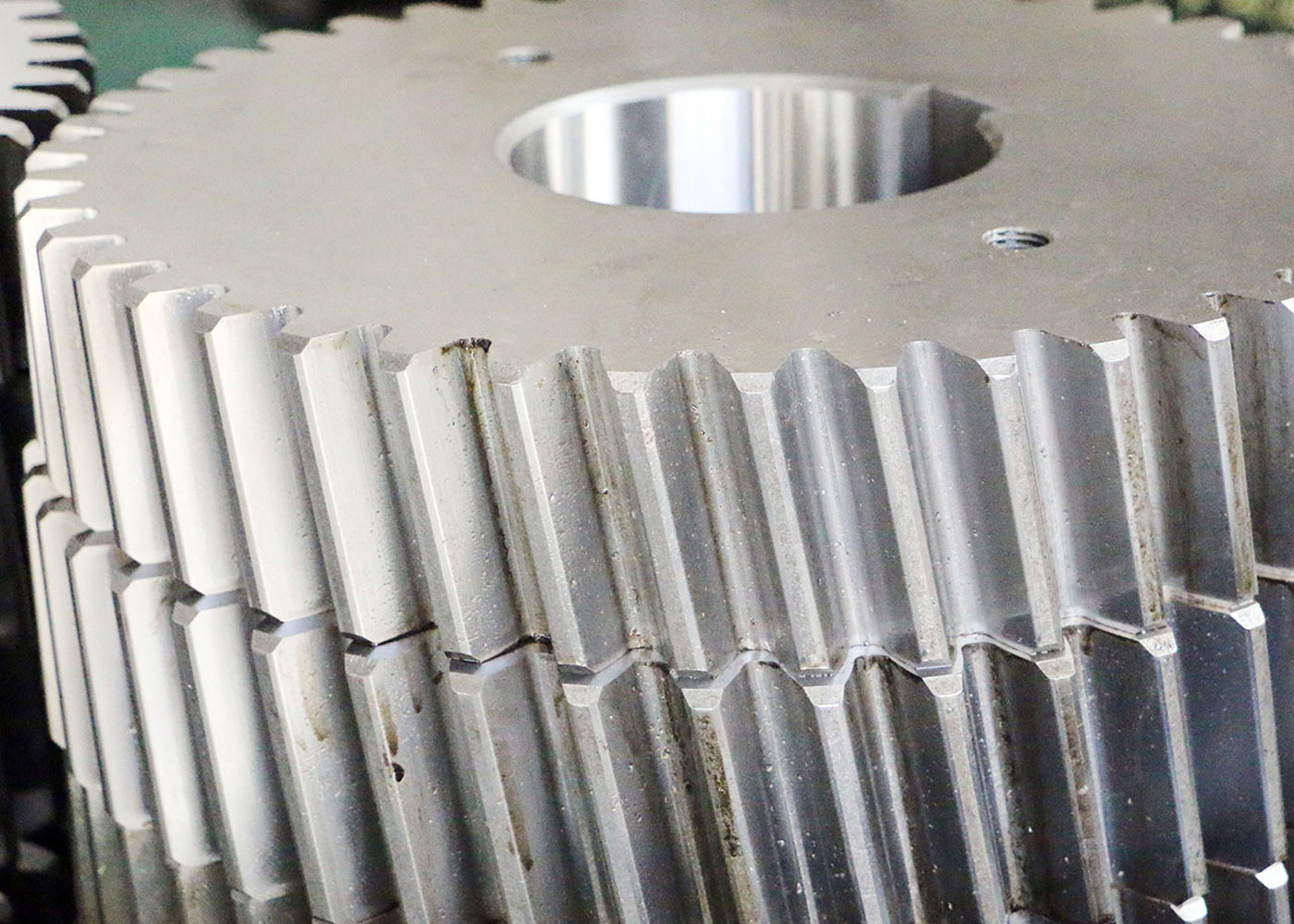

Acciaio frogato 20CrMnTi Acciaio single Helical Gear per riduttore di velocità montato sull'albero
1) Descrizione degli attrezzi elicoidali
Gli ingranaggi elicoidali sono un tipo di ingranaggi cilindrici con traccia di denti inclinati.
Rispetto agli ingranaggi a spinta, hanno il rapporto di contatto più grande e eccellono per la tranquillità e la minore vibrazione e sono in grado di trasmettere una grande forza.
Una coppia di ingranaggi elicoidali ha lo stesso angolo della elica ma la mano della elica è opposta.
2) Caratteristica degli ingranaggi elicoidali
Gli ingranaggi elicoidali producono una forza di spinta assiale, quindi è auspicabile utilizzare cuscinetti di spinta per assorbire questa forza.
| Prodotti | Ingranaggi a elica |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Produzione | Lavoratori di ingranaggi/smolare ingranaggi |
| Grincare i denti | √ |
| Modulo (M) | 4 |
| Numero di denti (Z) | 52 |
| Angolo di pressione (α) | 20° |
| Angolo di piombo | Costumi |
| Grado di precisione | 6-7 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
