| Luogo di origine: | La Cina |
|---|---|
| Marca: | YIZGEAR |
| Numero di modello: | HG22082605 |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $80/ Piece |
| Imballaggi particolari: | Cassa del compensato |
| Tempi di consegna: | 50 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, D/P |
| Capacità di alimentazione: | 1000 pezzi/mese |
| I denti numerano: | 13 | Angolo di elica: | 15° |
|---|---|---|---|
| Angolo di pressione: | 14.5° | Distanze: | 125 mm |
| Durezza: | 58-62 HRC | Accuratezza: | Grado ISO 7 |
| Evidenziare: | singola asse elicoidale del pignone 20CrMnTi,Asse del pignone con le scanalature a spirale,asse elicoidale del pignone 20CrMnTi |
||

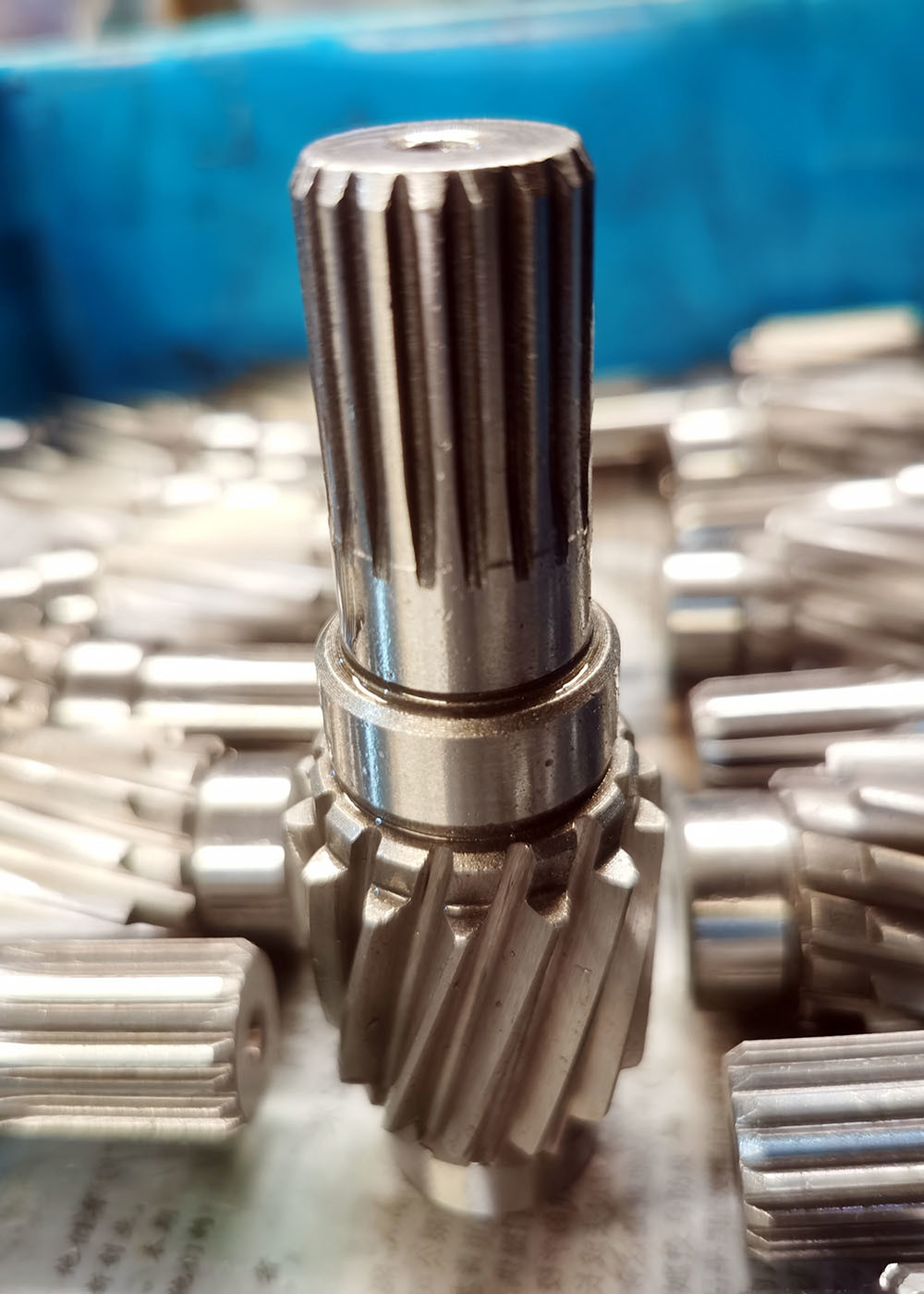

20CrMnTi Acciaio singolo spirale pinion ingranaggio albero con spline involte
1) Descrizione degli ingranaggi a elica
Gli ingranaggi a elica hanno denti che sono posizionati in un angolo rispetto all'asse degli ingranaggi.
Dal momento che i denti si impegnano più gradualmente, hanno un funzionamento più fluido e silenzioso rispetto agli ingranaggi a spinta.
Gli ingranaggi a elica hanno anche una maggiore resistenza dei denti e una maggiore capacità di carico.
Inoltre, gli ingranaggi a elica possono trasmettere potenza tra due linee parallele o azionamento di un'unità di controllo di velocità
mentre gli ingranaggi a spinta possono solo trasferire potenza tra alberi paralleli.
Un lato negativo diGli ingranaggi elicoidali producono una spinta assiale che deve essere tenuta in considerazione.
| Prodotti | Ingranaggi a elica |
| Prodotto su misura | √ |
| Tipo di profilo dell'ingranaggio | Ingranaggi cilindrici |
| Produzione | Sfruttare gli attrezzi |
| Grincare i denti | √ |
| Modulo (M) | 7 |
| Numero di denti (Z) | 68 |
| Angolo di pressione (α) | 20° |
| Angolo di piombo | 20° |
| Grado di precisione | Grado ISO 6-7 |
| Trattamento termico | Carburante |
| Durezza superficiale | 58-62 HRC |
| CONTRARIO dei gradi di codice dell'acciaio | |||||
| CINA/Gran Bretagna | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
